Дополнительные гидролинии (верхняя платформа) — HITACHI ZX40

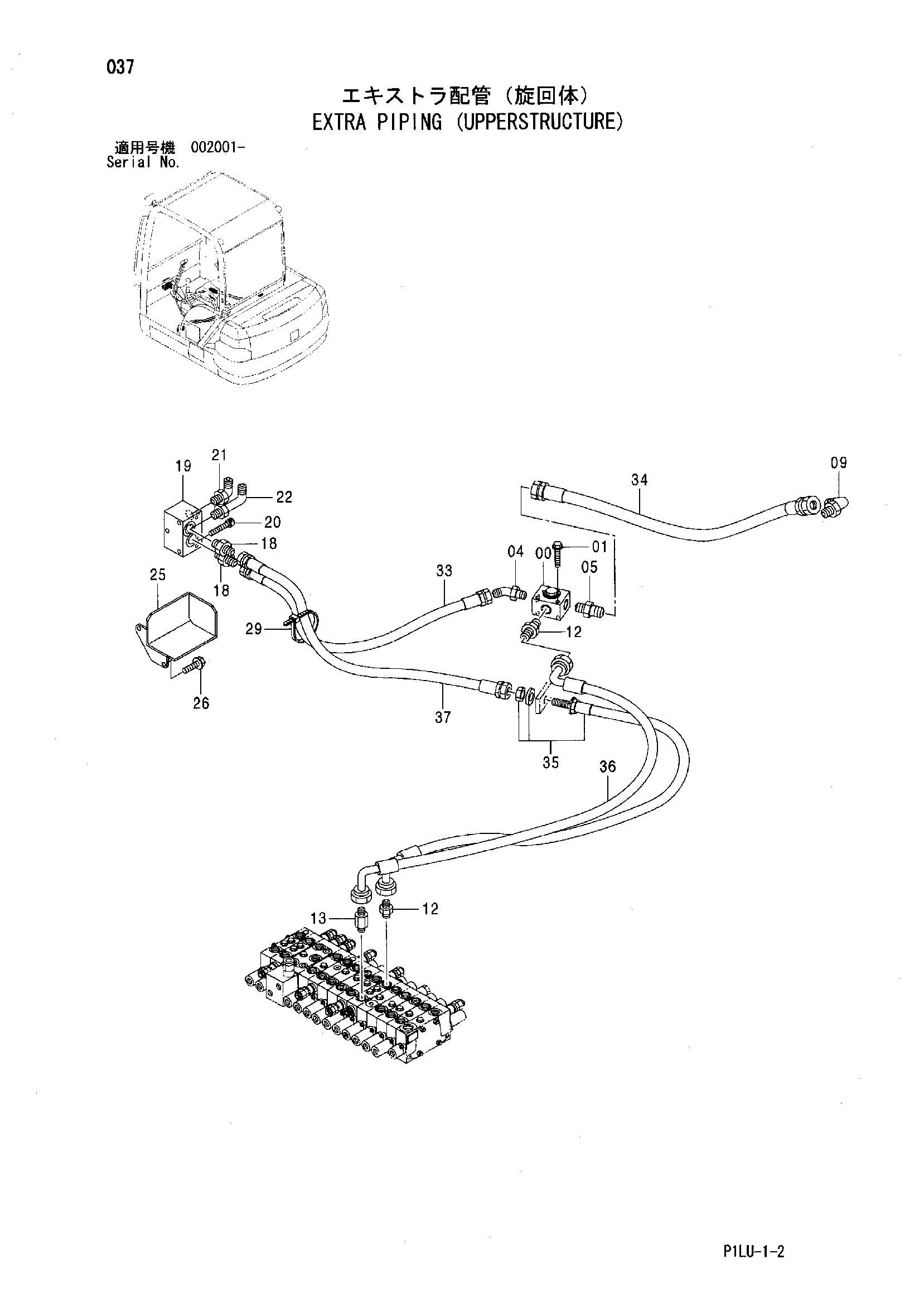

Заводская схема «Дополнительные гидролинии (верхняя платформа)» для HITACHI ZX40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4340948 | Клапан селектор | 1 |
| 01 | J090860 | Болт с шайбой | 2 |
| 01 | J260860 замена: J900860 | Болт с шайбой | 2 |
| 04 | 4081336 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4368201 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4169596 | Угловой штуцер | 1 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4042032 | Адаптер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4408125 | Адаптер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4042032 | Адаптер | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 3070508 | Коллектор | 1 |
| 20 | J770855 замена: J780855 | Болт с внутренним шестигранником | 3 |
| 20 | J780855 | Болт с внутренним шестигранником | 3 |
| 21 | 4434983 | Угловой штуцер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4414503 | Угловой штуцер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 8065280 | Крышка | 1 |
| 26 | J051030 | Болт с шайбой | 2 |
| 26 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 29 | 4323613 | Ленточный зажим | 1 |
| 33 | 4604606 | Шланг | 1 |
| 34 | 4604607 | Шланг | 1 |
| 35 | 4604608 | Шланг | 1 |
| 36 | 4604609 | Шланг | 1 |
| 37 | 4604610 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
