Электрооборудование (2-4) — HITACHI ZX40

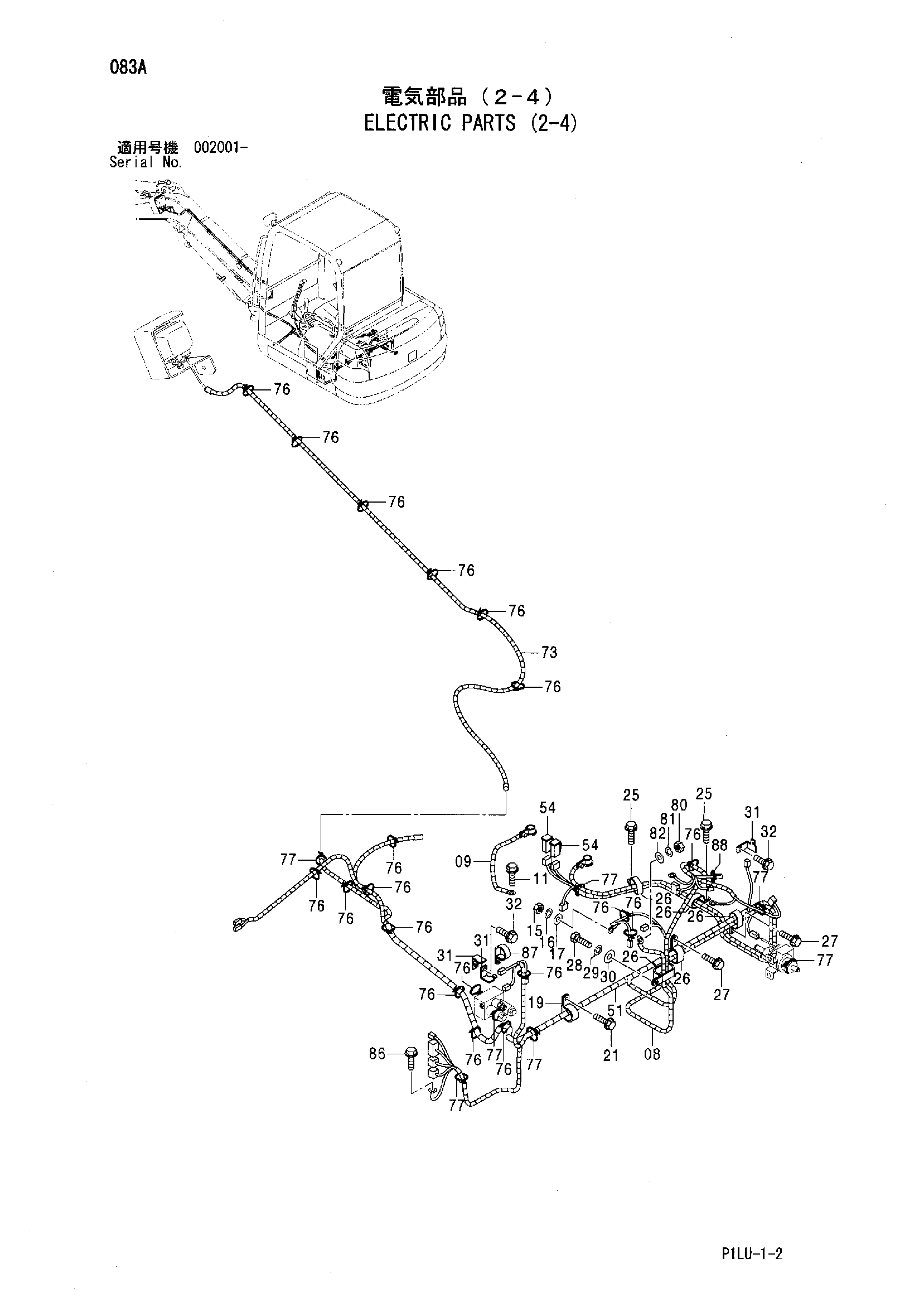

Заводская схема «Электрооборудование (2-4)» для HITACHI ZX40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 4601070 | Трос | 1 |
| 09 | 4417776 | Трос | 1 |
| 11 | J051020 | Болт с шайбой | 1 |
| 11 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 15 | J231106 замена: M500605 | Гайка | 1 |
| 15 | M500605 | Гайка | 1 |
| 16 | J252106 замена: A590906 | Пружинная шайба | 1 |
| 16 | A590906 | Пружинная шайба | 1 |
| 17 | J253106 замена: A590106 | Плоская шайба | 1 |
| 17 | A590106 | Плоская шайба | 1 |
| 19 | 4190263 | Зажим | 1 |
| 21 | J051025 | Болт с шайбой | 1 |
| 21 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 25 | J051025 | Болт с шайбой | 2 |
| 25 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 26 | 4190282 | Зажим | 5 |
| 27 | J051020 | Болт с шайбой | 2 |
| 27 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 28 | J971020 замена: J901020 | Болт | 1 |
| 28 | J901020 | Болт | 1 |
| 29 | J252210 замена: A590910 | Пружинная шайба | 1 |
| 29 | A590910 | Пружинная шайба | 1 |
| 30 | J253110 замена: A590110 | Плоская шайба | 1 |
| 30 | A590110 | Плоская шайба | 1 |
| 31 | 4257159 | Кронштейн | 3 |
| 32 | J051020 | Болт с шайбой | 2 |
| 32 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 51 | 1031184 | Жгут проводов | 1 |
| 54 | 4331898 | Фусибле-линк | 2 |
| 73 | 4355699 | Жгут проводов | 1 |
| 76 | 4055311 | Ленточный зажим | 18 |
| 77 | 4055312 | Ленточный зажим | 7 |
| 80 | J231108 замена: M500807 | Гайка | 1 |
| 80 | M500807 | Гайка | 1 |
| 81 | J252108 замена: A590908 | Пружинная шайба | 1 |
| 81 | A590908 | Пружинная шайба | 1 |
| 82 | J253108 замена: A590108 | Плоская шайба | 1 |
| 82 | A590108 | Плоская шайба | 1 |
| 86 | J051020 | Болт с шайбой | 1 |
| 86 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 87 | 4190261 | Зажим | 1 |
| 88 | 4326365 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
