Масляный радиатор трубопроводы (3) — HITACHI ZX40

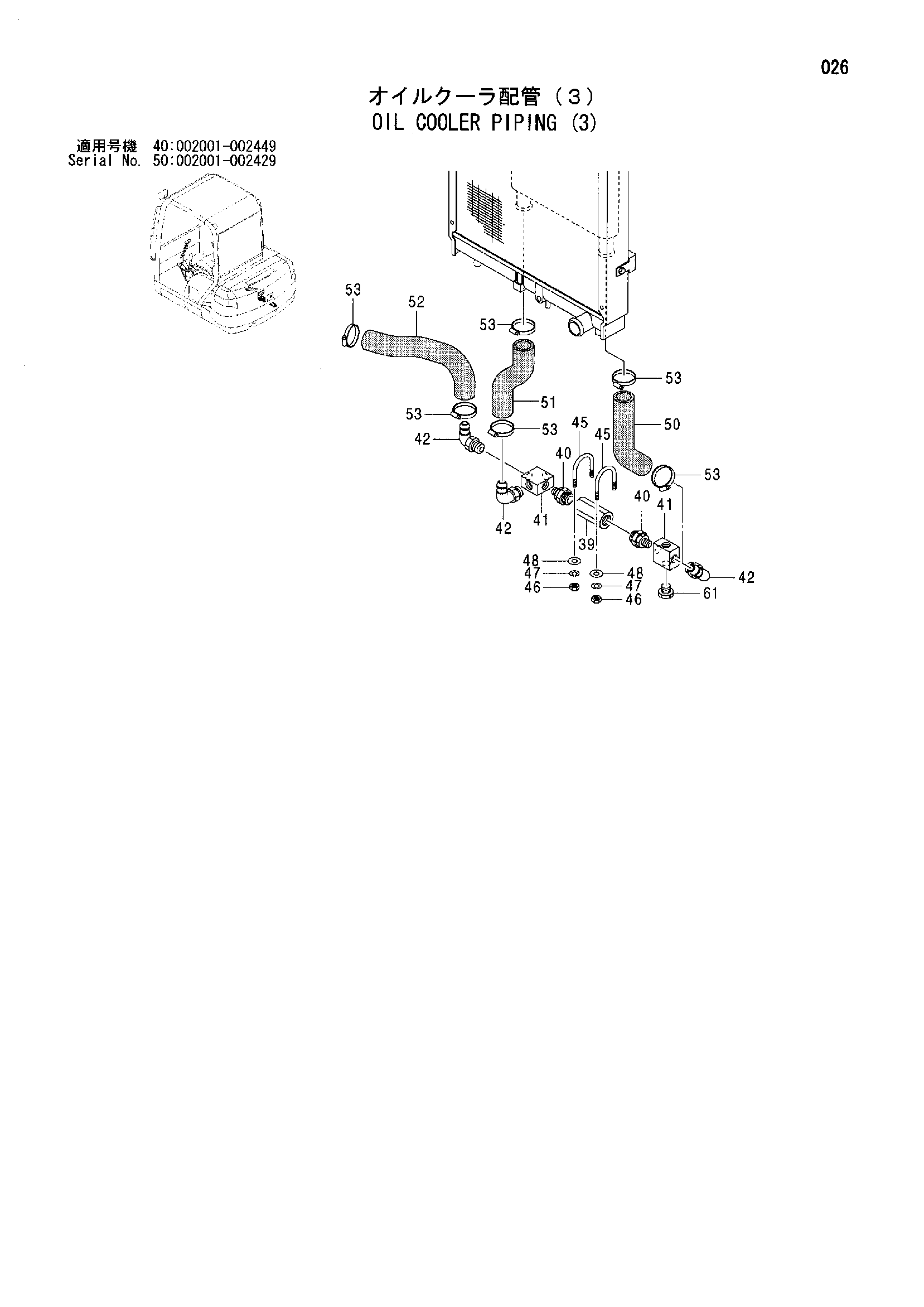

Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI ZX40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 39 | 4330478 | Обратный клапан | 1 |
| 40 | 4346101 | Адаптер | 2 |
| 40A | 4506424 | Уплотнительное кольцо | 1 |
| 40B | 4506429 | Уплотнительное кольцо | 1 |
| 41 | 4488295 | Коллектор | 2 |
| 42 | 4276854 | Угловой штуцер | 3 |
| 42A | 4506424 | Уплотнительное кольцо | 1 |
| 45 | 4340395 | U-образный болт | 2 |
| 46 | J231108 замена: M500807 | Гайка | 4 |
| 46 | M500807 | Гайка | 4 |
| 47 | J252108 замена: A590908 | Пружинная шайба | 4 |
| 47 | A590908 | Пружинная шайба | 4 |
| 48 | J253108 замена: A590108 | Плоская шайба | 4 |
| 48 | A590108 | Плоская шайба | 4 |
| 50 | 3096762 | Резиновый шланг | 1 |
| 51 | 3096768 | Резиновый шланг | 1 |
| 52 | 3097487 | Резиновый шланг | 1 |
| 53 | 4505243 замена: 4623907 | Хомут шланга | 6 |
| 61 | 4174542 | Пробка | 1 |
| 61A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
