Топливный впрыск клапан — HITACHI ZX38U-3F

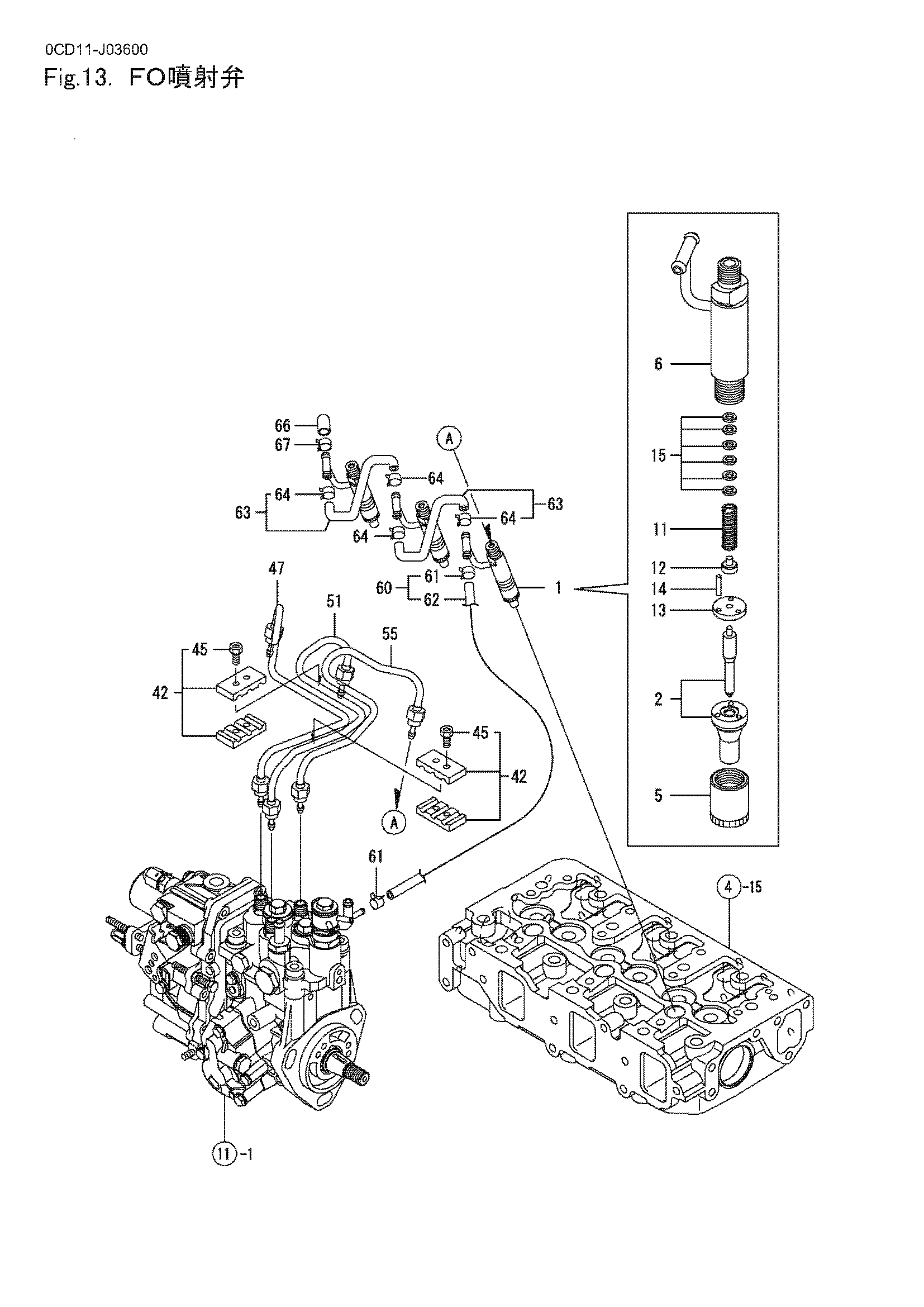

Заводская схема «Топливный впрыск клапан» для HITACHI ZX38U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 729245-53100 | Клапан в сборе, впрыск | 3 |
| 2 | 129004-53001 | Клапан в сборе, впрыск | 3 |
| 5 | 114250-53080 | Гайка, корпус | 3 |
| 6 | 119802-53100 | Держатель в сборе, форсунка | 3 |
| 11 | 114250-53120 | Пружина, форсунка | 3 |
| 12 | 114250-53130 | Сиденье, пружина | 3 |
| 13 | 114250-53140 | Пластина, остановка | 3 |
| 14 | 114250-53210 | Палец | 6 |
| 15 | 119803-53400 | Регулировочная шайба комплект | 3 |
| 42 | 129150-59120 | Фиксатор, трубка | 2 |
| 45 | 129150-59131 | Болт M4X14, хекс.сккт. | 4 |
| 47 | 129004-59811 | Трубка в сборе, впрыск | 1 |
| 51 | 129004-59821 | Трубка в сборе, впрыск | 1 |
| 55 | 129004-59831 | Трубка в сборе, впрыск | 1 |
| 60 | 119802-59550 | Трубка в сборе, обратный | 1 |
| 61 | 124722-59050 | Зажим, шланг | 2 |
| 62 | 119802-59560 | Трубка, топливный обратный | 1 |
| 63 | 129486-59551 | Трубка в сборе, обратный | 2 |
| 64 | 124722-59050 | Зажим, шланг | 4 |
| 66 | 119593-59581 | Колпачок | 1 |
| 67 | 124060-77680 | Хомут 10 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX38U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
