Электрооборудование (1-1)<3> — HITACHI ZX38U-3F

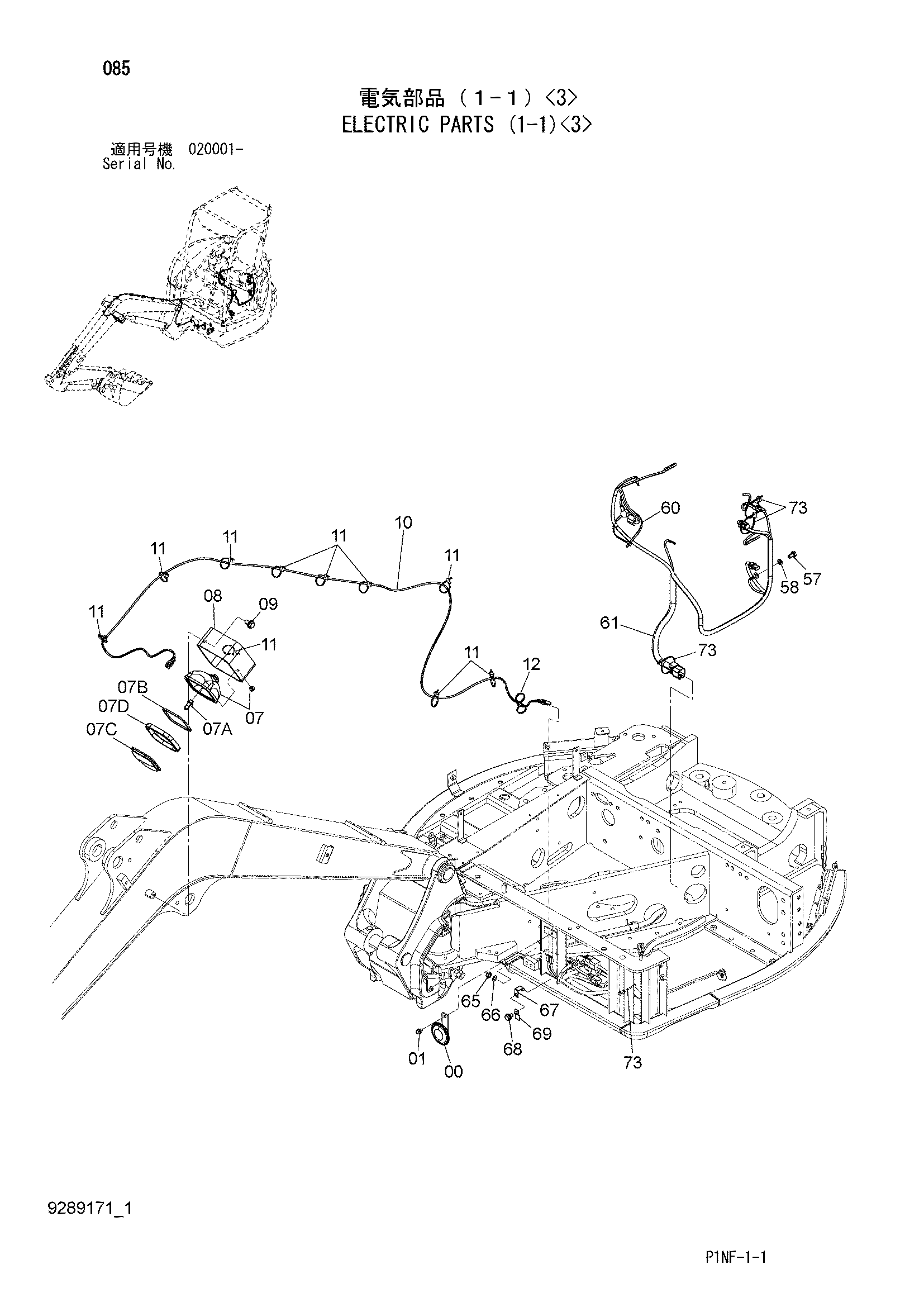

Заводская схема «Электрооборудование (1-1)<3>» для HITACHI ZX38U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4608386 | Звуковой сигнал | 1 |
| 01 | J260816 | Болт с шайбой | 1 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 07 | 4608379 | Фара | 1 |
| 07A | 4375215 | Лампа | 1 |
| 07B | 4428123 | Прокладка | 1 |
| 07C | 4634053 | Рассеиватель | 1 |
| 07D | 4634054 | Обод | 1 |
| 08 | 4642075 | Защитный кожух | 1 |
| 09 | J271225 | Болт с шайбой | 1 |
| 09A | J901225 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 4617506 | Жгут проводов | 1 |
| 11 | 4055311 | Ленточный зажим | 10 |
| 12 | 4371049 | Ленточный зажим | 1 |
| 57 | J901020 | Болт | 1 |
| 58 | A590910 | Пружинная шайба | 1 |
| 60 | 4323613 | Ленточный зажим | 1 |
| 61 | 3115149 | Жгут проводов | 1 |
| 65 | J950010 | Гайка | 1 |
| 66 | A590910 | Пружинная шайба | 1 |
| 67 | 4645953 | Кронштейн | 1 |
| 68 | J271020 | Болт с шайбой | 1 |
| 68A | J901020 | Болт | 1 |
| 68B | J222010 | Шайба | 1 |
| 69 | 4408572 | Кронштейн | 1 |
| 73 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX38U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
