Гидроцилиндр рукояти (ML) — HITACHI ZX38U-3

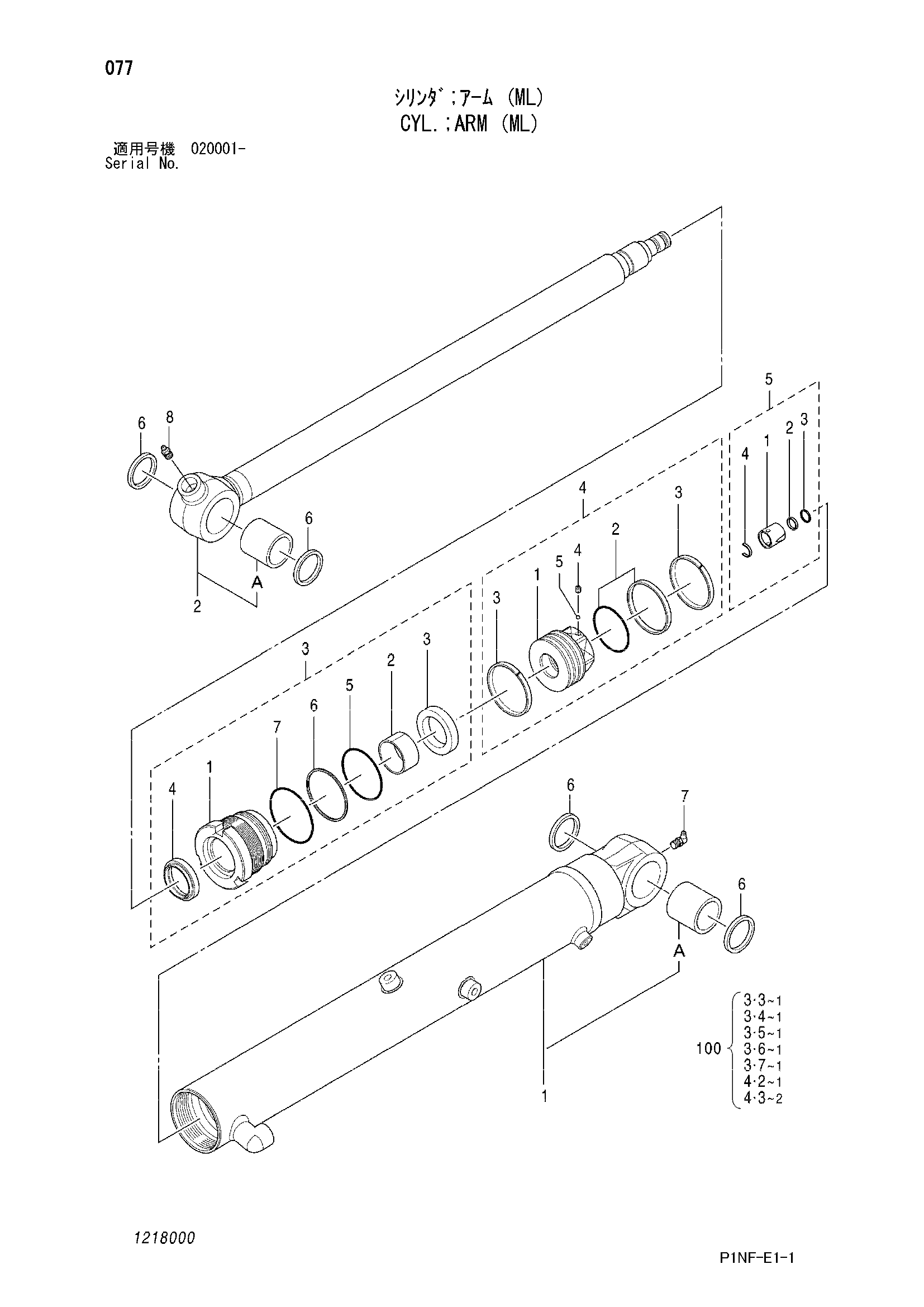

Заводская схема «Гидроцилиндр рукояти (ML)» для HITACHI ZX38U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4702249 | Гидроцилиндр рукояти | 1 | |
| 1 | 1218001 | Труба гидроцилиндра в сборе | 1 |
| 1A | 4332744 | Втулка | 1 |
| 2 | 1217902 | Шток поршня в сборе | 1 |
| 2A | 4332744 | Втулка | 1 |
| 3 | 0992610 | Головка гидроцилиндра | 1 |
| 3-1 | 0992611 | Головка гидроцилиндра | 1 |
| 3-2 | 0891518 | Втулка | 1 |
| 3-3 | 0480903 | U-образная манжета | 1 |
| 3-4 | 0663001 | Грязесъёмное кольцо | 1 |
| 3-5 | 0656707 | Уплотнительное кольцо | 1 |
| 3-6 | 0891705 | Опорное кольцо | 1 |
| 3-7 | 0656705 | Уплотнительное кольцо | 1 |
| 4 | 1217903 | Поршень в сборе | 1 |
| 4-1 | 1217904 | Поршень | 1 |
| 4-2 | 0479011 | Кольцо уплотнение в сборе | 1 |
| 4-3 | 1103302 | Направляющее кольцо | 2 |
| 4-4 | 0478720 | Установочный винт | 1 |
| 4-5 | 0478719 | Стальной шарик | 1 |
| 5 | 0891804 | Амортизатор в сборе | 1 |
| 5-1 | 0843608 | Амортизирующий подшипник | 1 |
| 5-2 | 0843610 | Уплотнение амортизатор | 1 |
| 5-3 | 0843609 | Ограничитель | 2 |
| 5-4 | 0843611 | Стопорное кольцо | 1 |
| 6 | 0478912 | Пылезащитное уплотнение | 4 |
| 7 | 1214903 | Пресс-маслёнка | 1 |
| 8 | 1203312 | Пресс-маслёнка | 1 |
| 100 | 4704455 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX38U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
