Масляный радиатор трубопроводы — HITACHI ZX38U-3

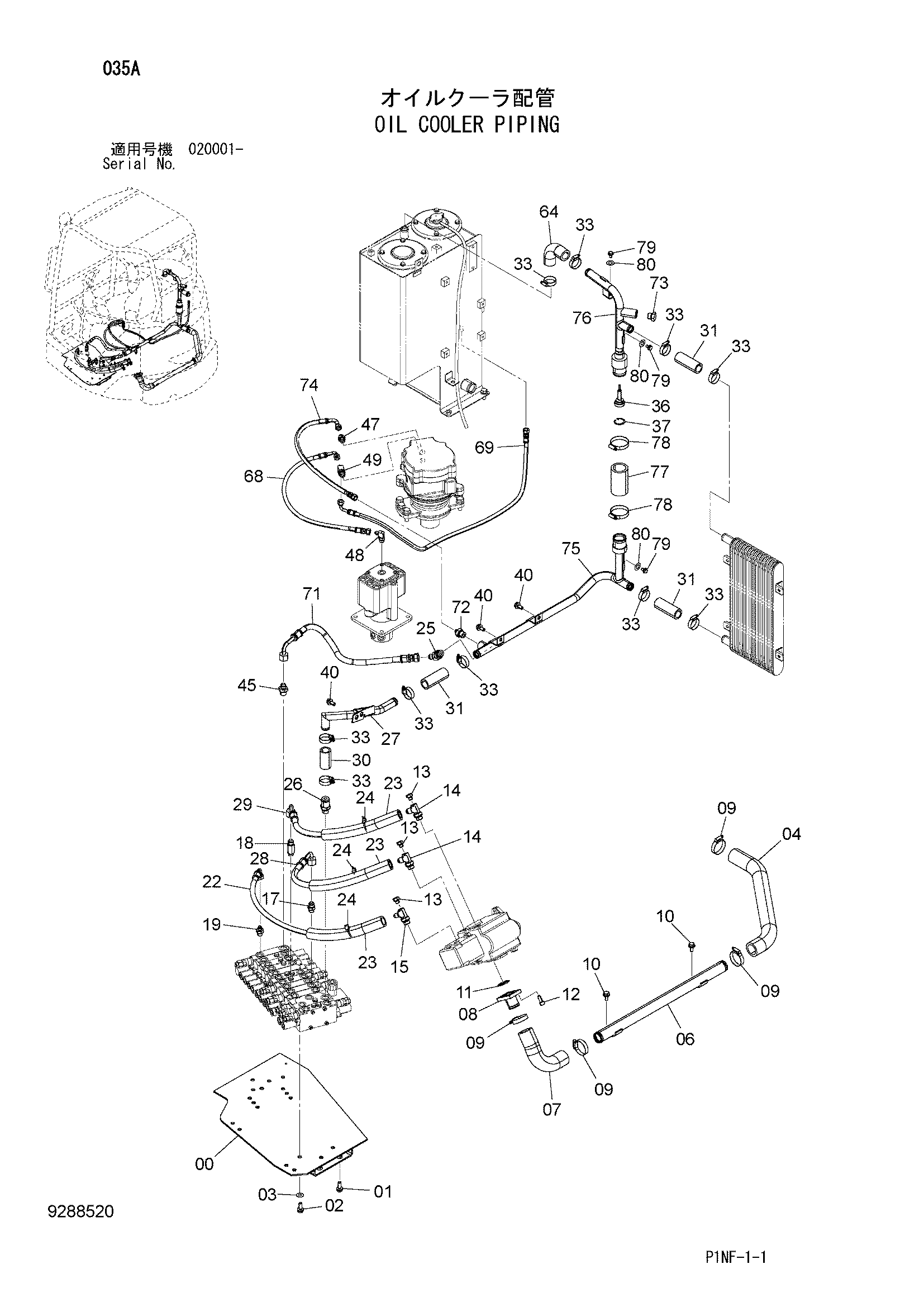

Заводская схема «Масляный радиатор трубопроводы» для HITACHI ZX38U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8093294 | Кронштейн | 1 |
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4623691 | Болт с шайбой | 4 |
| 03 | J222010 | Шайба | 4 |
| 04 | 3116527 | Резиновый шланг | 1 |
| 06 | 8092770 | Всасывающая трубка | 1 |
| 07 | 3100099 | Резиновый шланг | 1 |
| 08 | 9752265 | Всасывающая трубка | 1 |
| 09 | 4505385 | Хомут шланга | 4 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | A810040 | Уплотнительное кольцо | 1 |
| 12 | J781025 | Болт с внутренним шестигранником | 4 |
| 13 | A885002 | Пробка | 3 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4622877 | Тройник | 2 |
| 15 | 4622878 | Тройник | 1 |
| 17 | A852134 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4276966 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852133 | Адаптер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4627086 | Шланг (P3) | 1 |
| 23 | 4621216 | Трубка | 3 |
| 24 | 4055311 | Ленточный зажим | 3 |
| 25 | A852244 | Угловой штуцер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4682011 | Адаптер | 1 |
| 27 | 8112887 | Трубка | 1 |
| 28 | 4627084 | Шланг (P1) | 1 |
| 29 | 4627085 | Шланг (P2) | 1 |
| 30 | 4682454 | Резиновый шланг | 1 |
| 31 | 4682455 | Резиновый шланг | 3 |
| 33 | 4623907 | Хомут шланга | 10 |
| 36 | 4255212 | Клапан | 1 |
| 37 | 446751 | Стопорное кольцо | 1 |
| 40 | J271025 | Болт с шайбой | 4 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 45 | A852144 | Адаптер | 1 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | A852133 | Адаптер | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | A852322 | Угловой штуцер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | A852432 | Тройник | 1 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 64 | 4682461 | Резиновый шланг | 1 |
| 68 | 4653276 | Пластиковый шланг (D4) | 1 |
| 69 | 4653277 | Пластиковый шланг (D5) | 1 |
| 71 | 4653467 | Шланг (T3) | 1 |
| 72 | A852143 | Адаптер | 1 |
| 72A | 4506418 | Уплотнительное кольцо | 1 |
| 73 | A885004 | Пробка | 1 |
| 73A | 4506418 | Уплотнительное кольцо | 1 |
| 74 | 4707782 | Пластиковый шланг (M) | 1 |
| 75 | 8112891 | Трубка | 1 |
| 76 | 8112892 | Трубка | 1 |
| 77 | 4087298 | Резиновый шланг | 1 |
| 78 | 4504199 | Хомут шланга | 2 |
| 79 | J900816 | Болт | 3 |
| 80 | 4308365 | Шайба плаин | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX38U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
