Ход рычаг (кабина) — HITACHI ZX38U-3

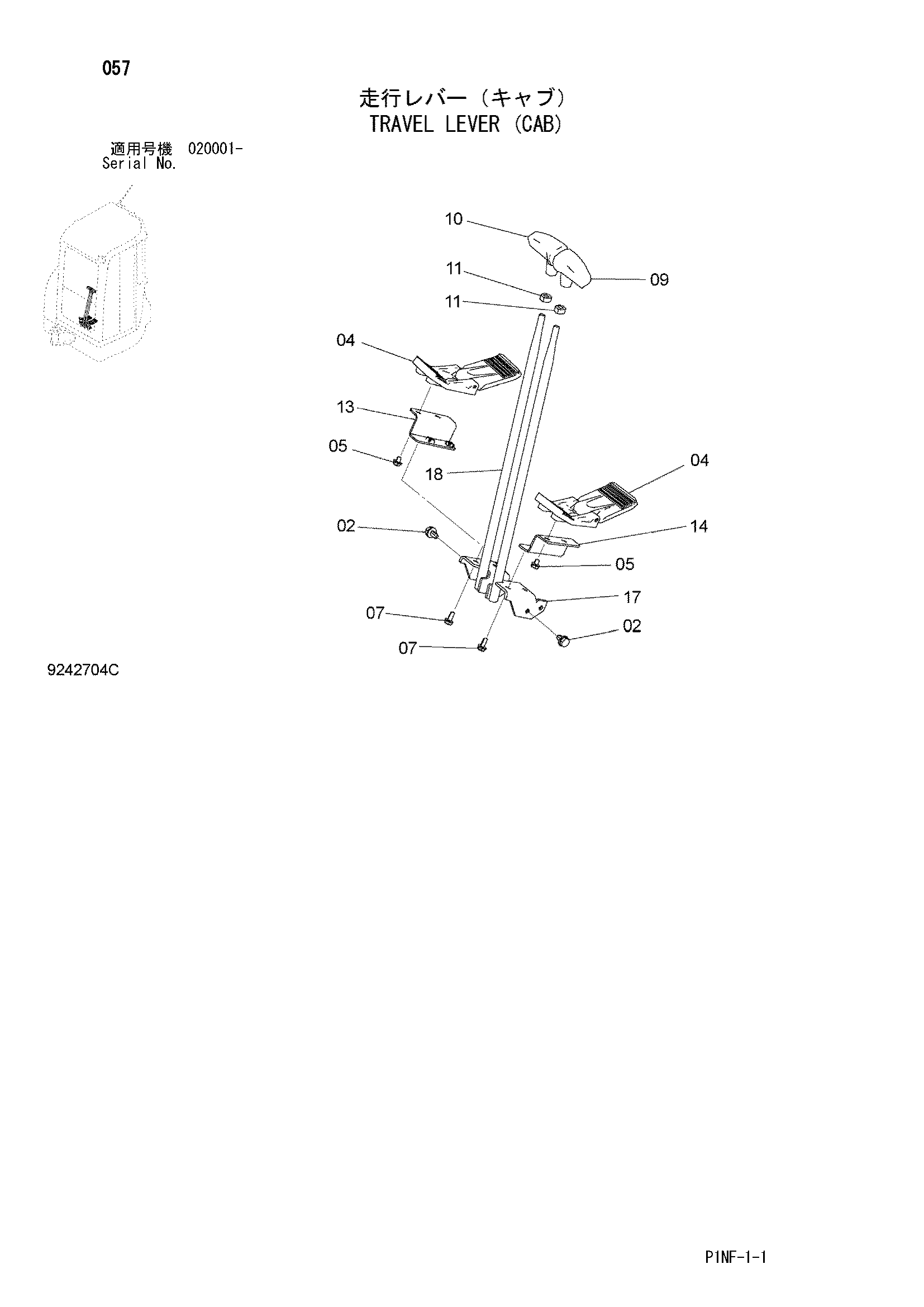

Заводская схема «Ход рычаг (кабина)» для HITACHI ZX38U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J271020 | Болт с шайбой | 4 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 4612246 | Педаль | 2 |
| 05 | J260812 | Болт с шайбой | 4 |
| 05A | J900812 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 07 | J260820 | Болт с шайбой | 4 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 09 | 2051177 | Рукоятка | 1 |
| 10 | 2051176 | Рукоятка | 1 |
| 11 | 4424185 | Гайка | 2 |
| 13 | 9764858 | Кронштейн | 1 |
| 14 | 9765018 | Кронштейн | 1 |
| 17 | 7053867 | Рычаг (левый) | 1 |
| 18 | 7053868 | Рычаг (правый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX38U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
