Инструмент крышка — HITACHI ZX380HH

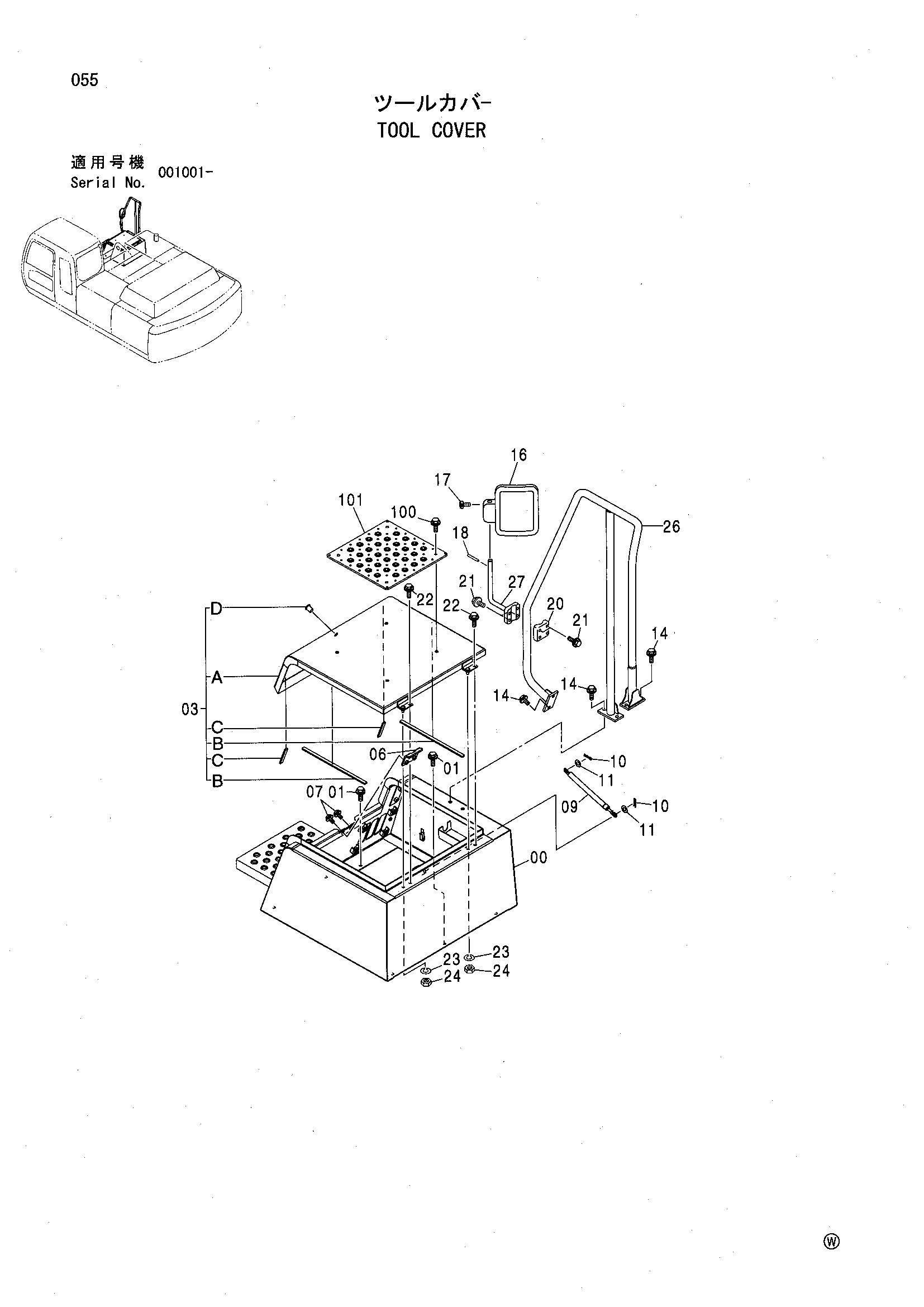

Заводская схема «Инструмент крышка» для HITACHI ZX380HH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019360 | Ящик для инструментов | 1 |
| 01 | J271025 | Болт с шайбой | 6 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Плоская шайба | 1 |
| 03 | 7046829 | Крышка | 1 |
| 03A | 6022967 | Крышка | 1 |
| 03B | 4388212 | Резиновая прокладка | 2 |
| 03C | 4388213 | Резиновая прокладка | 2 |
| 03D | 4379989 | Гидроцилиндр. блокировка | 1 |
| 06 | 9745798 | Защёлка | 1 |
| 07 | J281025 | Болт с шайбой | 2 |
| 07A | J901025 | Болт | 1 |
| 07B | 4486055 | Плоская шайба | 1 |
| 09 | 4352457 | Стойка | 1 |
| 10 | 4022697 | Стопорный палец | 2 |
| 11 | A590110 | Плоская шайба | 2 |
| 14 | J271230 | Болт с шайбой | 6 |
| 14A | J901230 | Болт | 1 |
| 14B | J222012 | Плоская шайба | 1 |
| 16 | 4418912 | Зеркало | 1 |
| 17 | J780545 | Болт с внутренним шестигранником | 4 |
| 18 | 4144018 | Пружинный штифт | 1 |
| 20 | 4376895 | Хомут | 1 |
| 21 | J260850 | Болт с шайбой | 4 |
| 21A | J900850 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 22 | J271025 | Болт с шайбой | 2 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Плоская шайба | 1 |
| 23 | A590910 | Пружинная шайба | 2 |
| 24 | J950010 | Гайка | 2 |
| 26 | 4600303 | Стойка | 1 |
| 27 | 8093733 | Стойка | 1 |
| 100 | J271030 | Болт с шайбой | 4 |
| 100A | J901030 | Болт | 1 |
| 100B | J222010 | Плоская шайба | 1 |
| 101 | 3091337 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX380HH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
