Крышка (6) — HITACHI ZX380HH

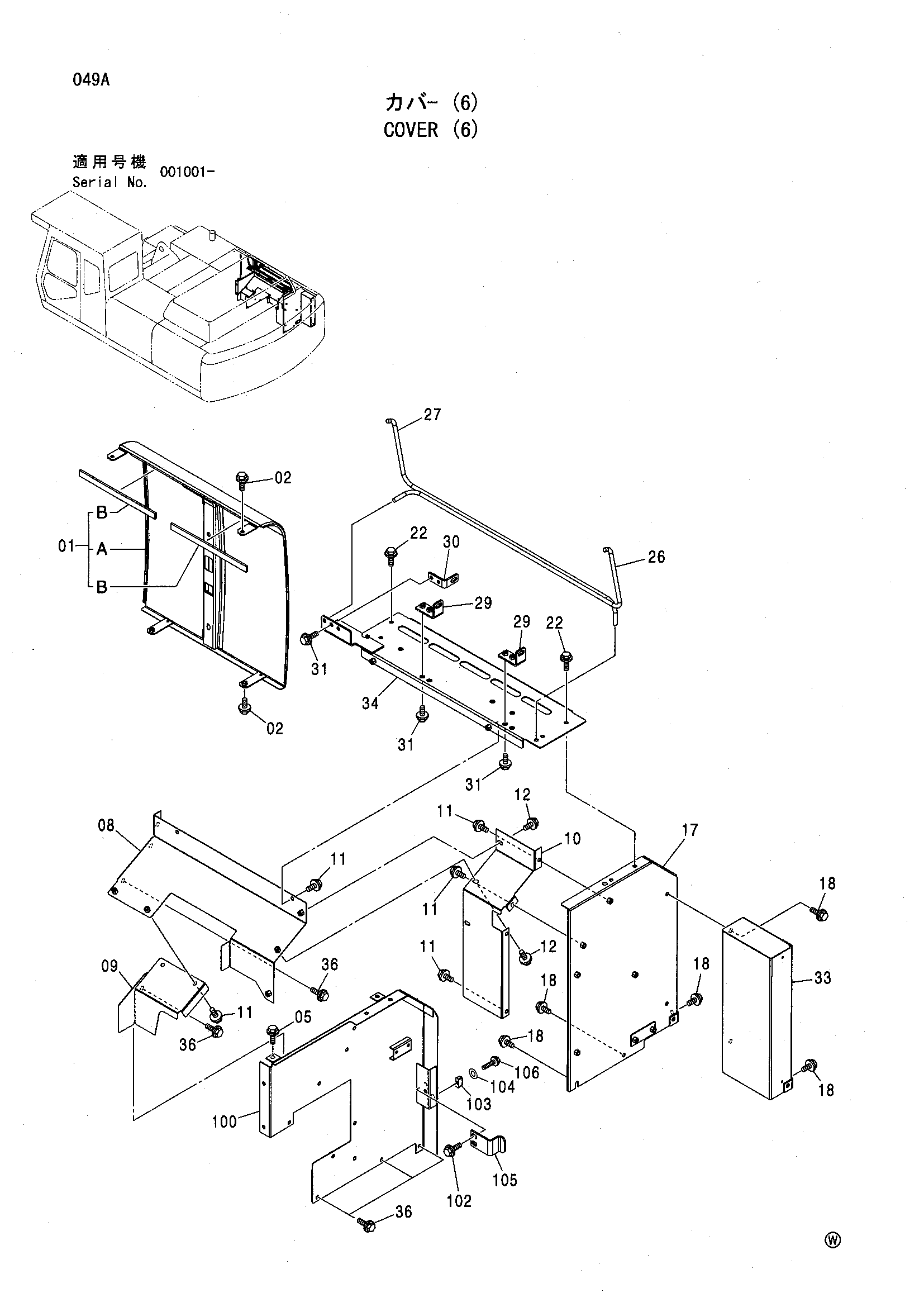

Заводская схема «Крышка (6)» для HITACHI ZX380HH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8084579 | Крышка | 1 |
| 01A | 6019318 | Крышка | 1 |
| 01B | 4451865 | Резиновая прокладка | 2 |
| 02 | J281030 | Болт с шайбой | 4 |
| 02A | J901030 | Болт | 1 |
| 02B | 4486055 | Плоская шайба | 1 |
| 05 | J281030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | 4486055 | Плоская шайба | 1 |
| 08 | 7040070 | Крышка | 1 |
| 09 | 8083414 | Крышка | 1 |
| 10 | 3091565 | Крышка | 1 |
| 11 | J271030 | Болт с шайбой | 8 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Плоская шайба | 1 |
| 12 | J281030 | Болт с шайбой | 3 |
| 12A | J901030 | Болт | 1 |
| 12B | 4486055 | Плоская шайба | 1 |
| 17 | 7039928 | Крышка | 1 |
| 18 | J271030 | Болт с шайбой | 6 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Плоская шайба | 1 |
| 22 | J271030 | Болт с шайбой | 4 |
| 22A | J901030 | Болт | 1 |
| 22B | J222010 | Плоская шайба | 1 |
| 26 | 4386544 | Штанга торсион | 1 |
| 27 | 4441089 | Штанга торсион | 1 |
| 29 | 9748439 | Кронштейн | 2 |
| 30 | 9748440 | Кронштейн | 1 |
| 31 | J271030 | Болт с шайбой | 6 |
| 31A | J901030 | Болт | 1 |
| 31B | J222010 | Плоская шайба | 1 |
| 33 | 8096213 | Крышка | 1 |
| 34 | 7046161 | Крышка | 1 |
| 36 | J271025 | Болт с шайбой | 7 |
| 36A | J901025 | Болт | 1 |
| 36B | J222010 | Плоская шайба | 1 |
| 100 | 6019350 | Крышка | 1 |
| 102 | J281030 | Болт с шайбой | 2 |
| 102A | J901030 | Болт | 1 |
| 102B | 4486055 | Плоская шайба | 1 |
| 103 | 4622547 | Ограничитель | 1 |
| 104 | 4345258 | Шайба | 1 |
| 105 | 4431357 | Ограничитель | 1 |
| 106 | J260635 | Болт с шайбой | 1 |
| 106A | J900635 | Болт | 1 |
| 106B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX380HH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
