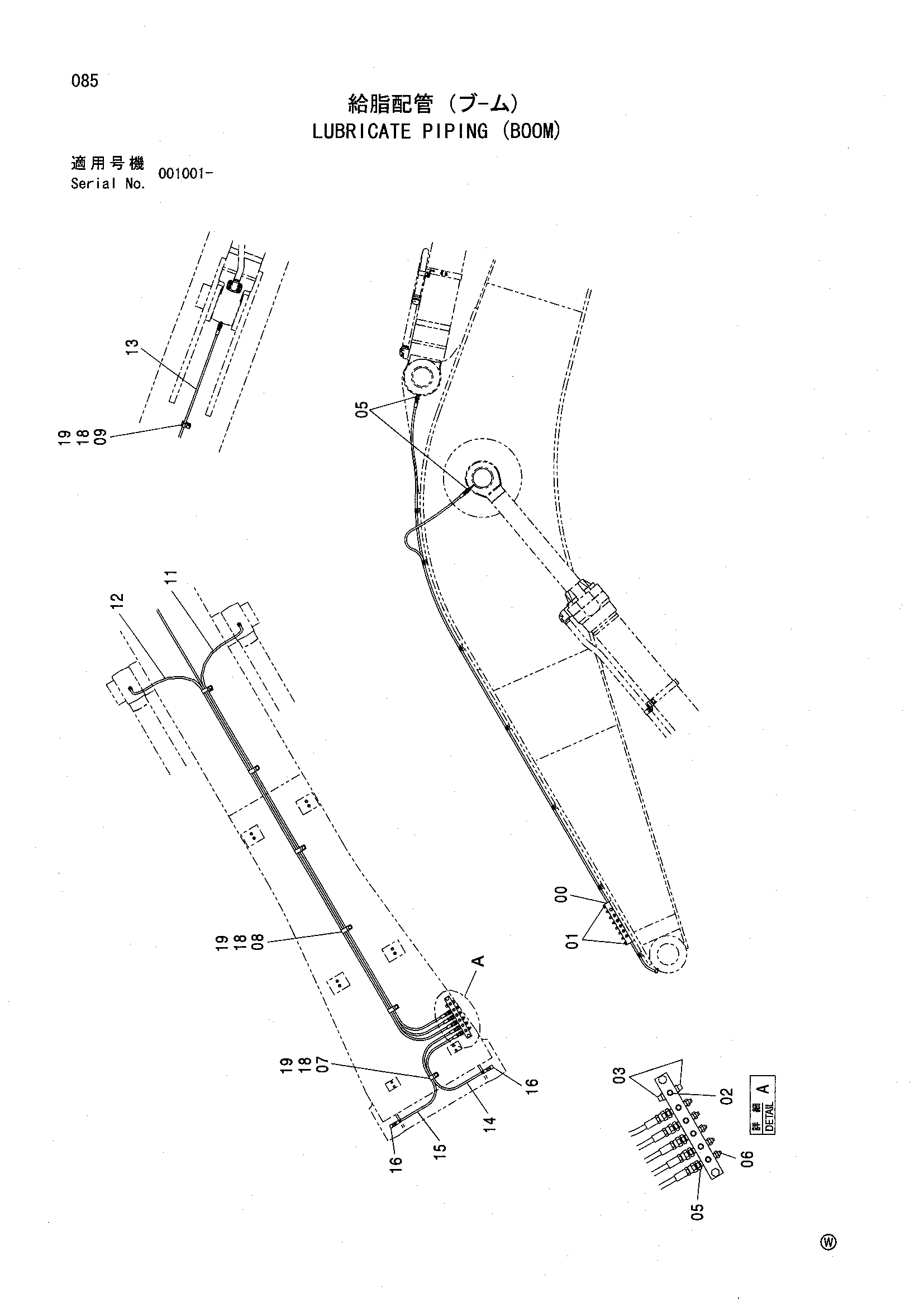

Трубопроводы системы смазки (стрела) — HITACHI ZX380HH
Заводская схема «Трубопроводы системы смазки (стрела)» для HITACHI ZX380HH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4466640 | Блок | 1 |
| 01 | J271050 | Болт с шайбой | 2 |
| 01A | J901050 | Болт | 1 |
| 01B | J222010 | Плоская шайба | 1 |
| 02 | 94-2022 | Пробка | 6 |
| 03 | 94-2023 | Пробка | 2 |
| 05 | 4154651 | Адаптер | 8 |
| 06 | J75482 | Пресс-маслёнка | 5 |
| 07 | 4192018 | Зажим | 1 |
| 08 | 4252877 | Зажим | 5 |
| 09 | 4190261 | Зажим | 1 |
| 11 | 4289772 | Нейлоновый шланг | 1 |
| 12 | 4257291 | Нейлоновый шланг | 1 |
| 13 | 4316009 | Нейлоновый шланг | 1 |
| 14 | 4205361 | Нейлоновый шланг | 1 |
| 15 | 4221203 | Нейлоновый шланг | 1 |
| 16 | 4298746 | Угловой штуцер | 2 |
| 18 | J901016 | Болт | 7 |
| 19 | A590910 | Пружинная шайба | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX380HH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
