Стрела трубопроводы (гидромолот) — HITACHI ZX380HH

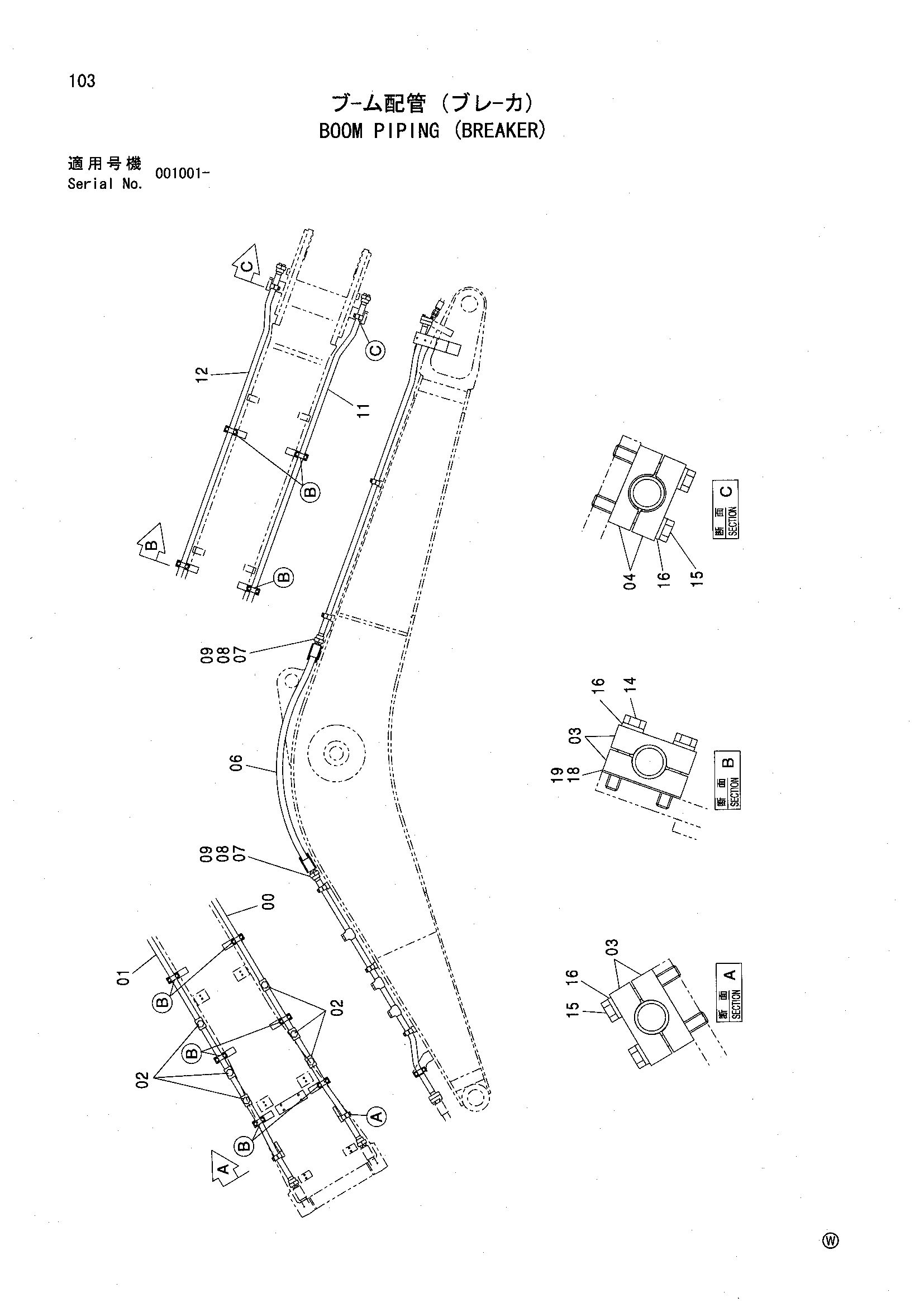

Заводская схема «Стрела трубопроводы (гидромолот)» для HITACHI ZX380HH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8098098 | Трубка | 1 |
| 01 | 8098099 | Трубка | 1 |
| 02 | A885000 | Пробка | 6 |
| 02A | 970860 | Уплотнительное кольцо | 1 |
| 03 | 4610222 | Хомут трубки | 24 |
| 04 | 4620318 | Хомут трубки | 4 |
| 06 | 4623735 | Шланг | 2 |
| 07 | 4508805 | Уплотнительное кольцо | 4 |
| 08 | 4089703 | Разъёмный фланец | 8 |
| 09 | M341445 | Болт с внутренним шестигранником | 16 |
| 11 | 8097434 | Трубка | 1 |
| 12 | 8097435 | Трубка | 1 |
| 14 | J901685 | Болт | 20 |
| 15 | J901695 | Болт | 8 |
| 16 | A590916 | Пружинная шайба | 28 |
| 18 | 4617276 | Регулировочная шайба 1.0mm | 4 |
| 19 | 4617277 | Регулировочная шайба 2.3mm | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX380HH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
