Скальный ковш 1.5m3 — HITACHI ZX380HH

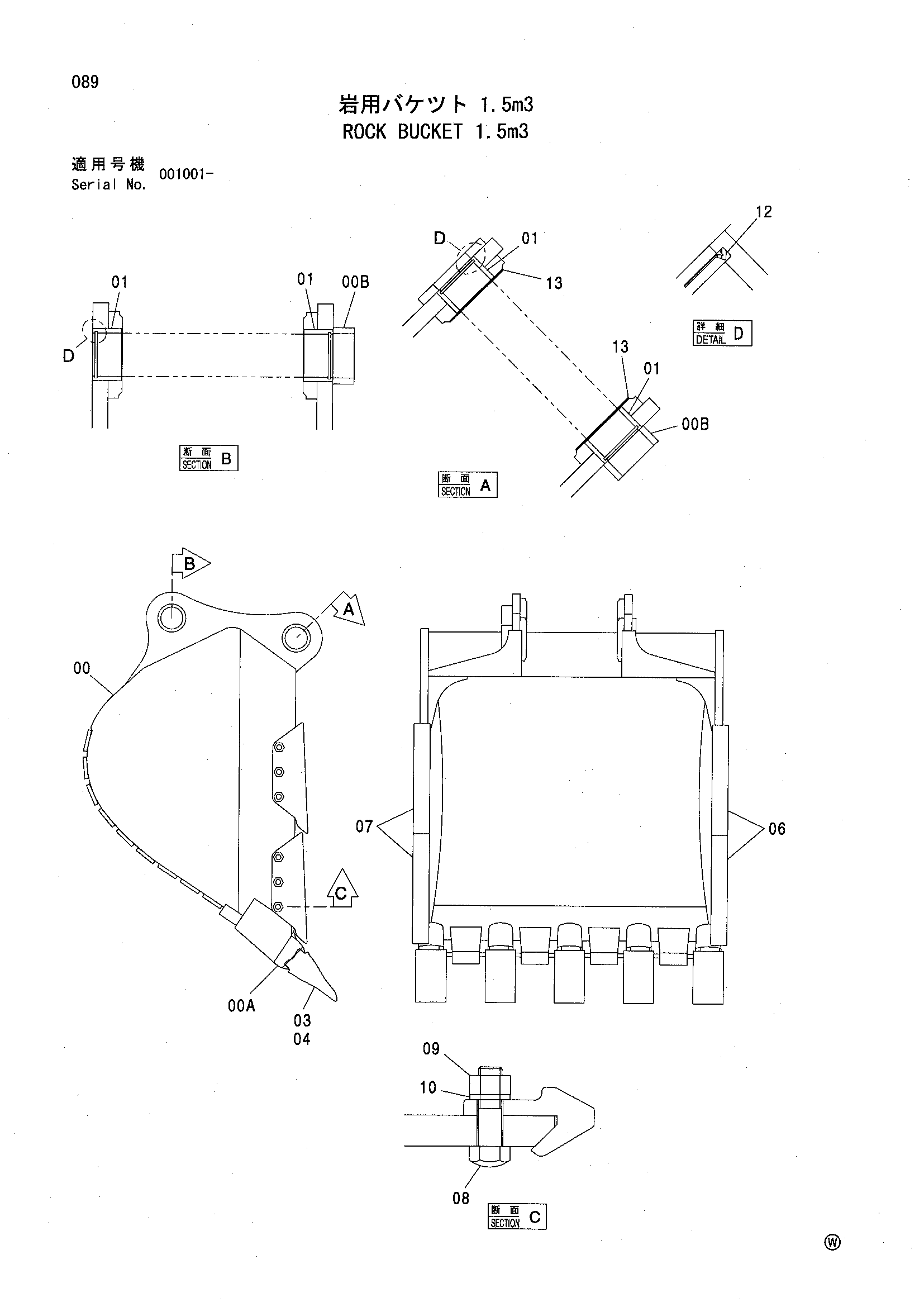

Заводская схема «Скальный ковш 1.5m3» для HITACHI ZX380HH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9243750 | Ковш в сборе | 1 | |
| 00 | 4620237 | Ковш | 1 |
| 00 | 4626246 | Ковш | 1 |
| 00A | 4617810 | Адаптер зуба | 5 |
| 00B | 4143531 | Ограничитель | 2 |
| 01 | 4617829 | Втулка | 4 |
| 03 | 4471407 | Коронка зуба | 5 |
| 04 | 4422932 | Стопорный палец | 5 |
| 06 | 4435856 | Кожух | 2 |
| 07 | 4435857 | Кожух | 2 |
| 08 | 4218740 | Болт башмак | 12 |
| 09 | J953027 | Гайка | 12 |
| 10 | 4085857 | Шайба | 12 |
| 12 | 4385200 | Пылезащитное уплотнение | 4 |
| 13 | 4618068 | Регулировочная шайба 1.0mm | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX380HH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
