Гидролинии рабочего оборудования — HITACHI ZX380HH

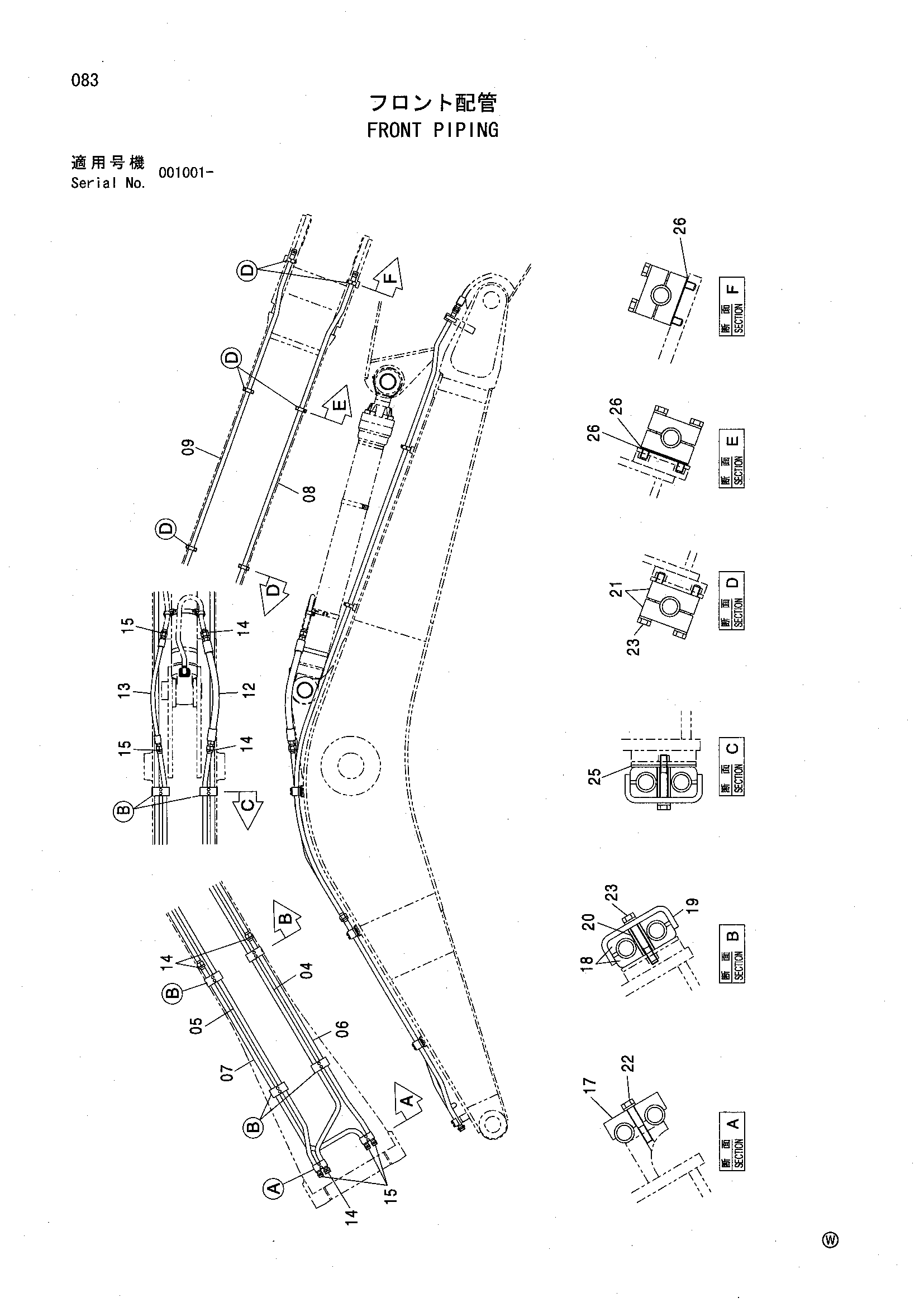

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX380HH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8069383 | Трубка | 1 |
| 05 | 8069384 | Трубка | 1 |
| 06 | 9727149 | Трубка | 1 |
| 07 | 9727148 | Трубка | 1 |
| 08 | 8069385 | Трубка | 1 |
| 09 | 8069386 | Трубка | 1 |
| 12 | 4620188 | Шланг | 1 |
| 13 | 4619859 | Шланг | 1 |
| 14 | 4187329 | Уплотнительное кольцо | 5 |
| 15 | 4187328 | Уплотнительное кольцо | 5 |
| 17 | 4619878 | Хомут трубки | 2 |
| 18 | 4619891 | Хомут | 12 |
| 19 | 4619892 | Хомут трубки | 6 |
| 20 | 4304539 | Проставка | 12 |
| 21 | 4334363 | Хомут трубки | 12 |
| 22 | J271270 | Болт с шайбой | 4 |
| 22A | J901270 | Болт | 1 |
| 22B | J222012 | Плоская шайба | 1 |
| 23 | J271285 | Болт с шайбой | 24 |
| 23A | J901285 | Болт | 1 |
| 23B | J222012 | Плоская шайба | 1 |
| 25 | 4620194 | Проставка | 2 |
| 26 | 4620195 | Регулировочная шайба 1.6mm | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX380HH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
