HSB гидромолот трубопроводы (окада, фурукава гидромолот) — HITACHI ZX380HH

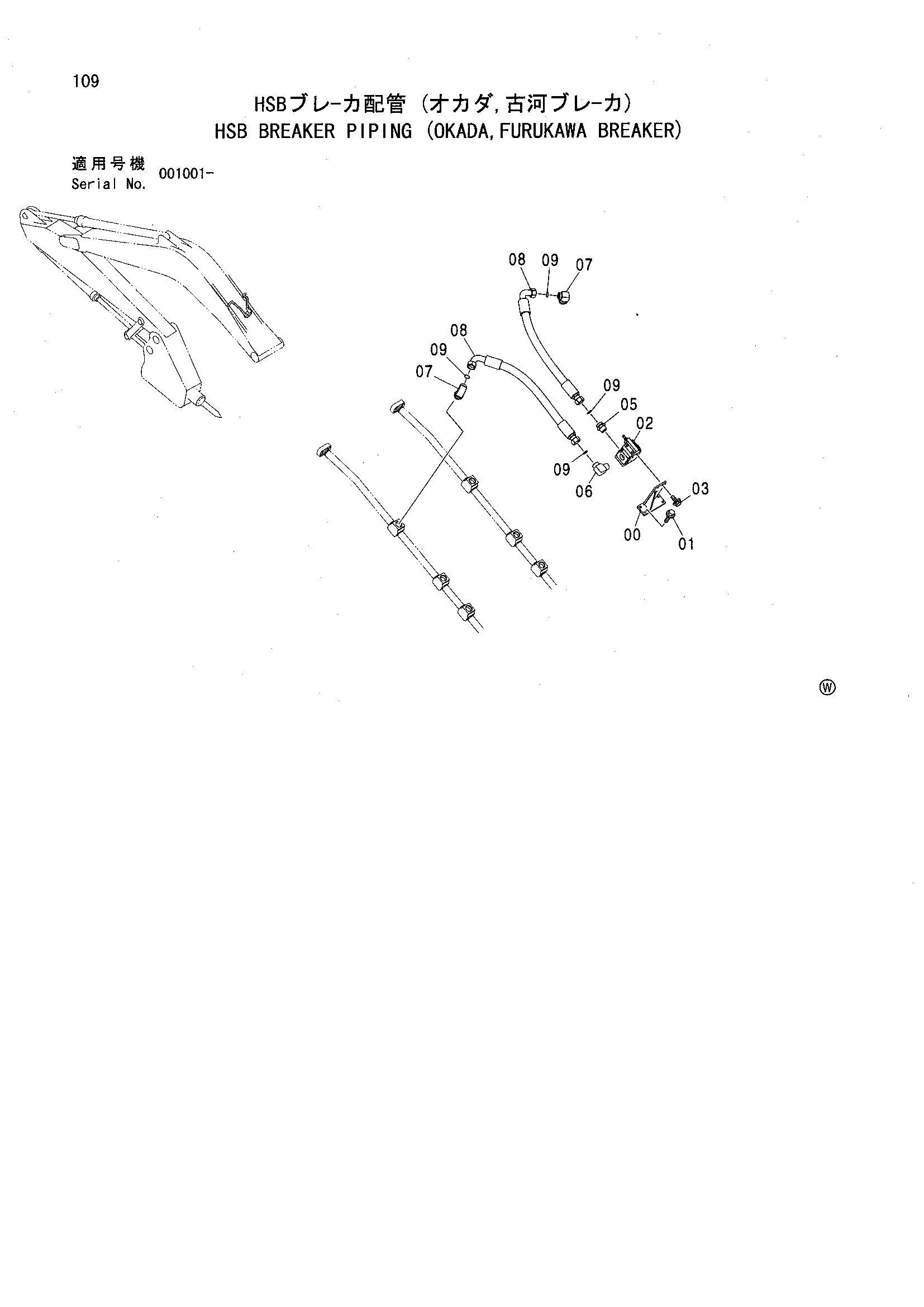

Заводская схема «HSB гидромолот трубопроводы (окада, фурукава гидромолот)» для HITACHI ZX380HH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8061333 | Кронштейн | 1 |
| 01 | J271230 | Болт с шайбой | 4 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Плоская шайба | 1 |
| 02 | 4216292 | Предохранительный клапан | 1 |
| 03 | J271025 | Болт с шайбой | 3 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Плоская шайба | 1 |
| 05 | 4318136 | Адаптер | 1 |
| 06 | 4314059 | Угловой штуцер | 1 |
| 07 | A853300 | Угловой штуцер | 2 |
| 07A | 970860 | Уплотнительное кольцо | 1 |
| 08 | 4343209 | Шланг | 2 |
| 09 | 4187329 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX380HH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
