Лубикате трубопроводы (рукоять) — HITACHI ZX380HH

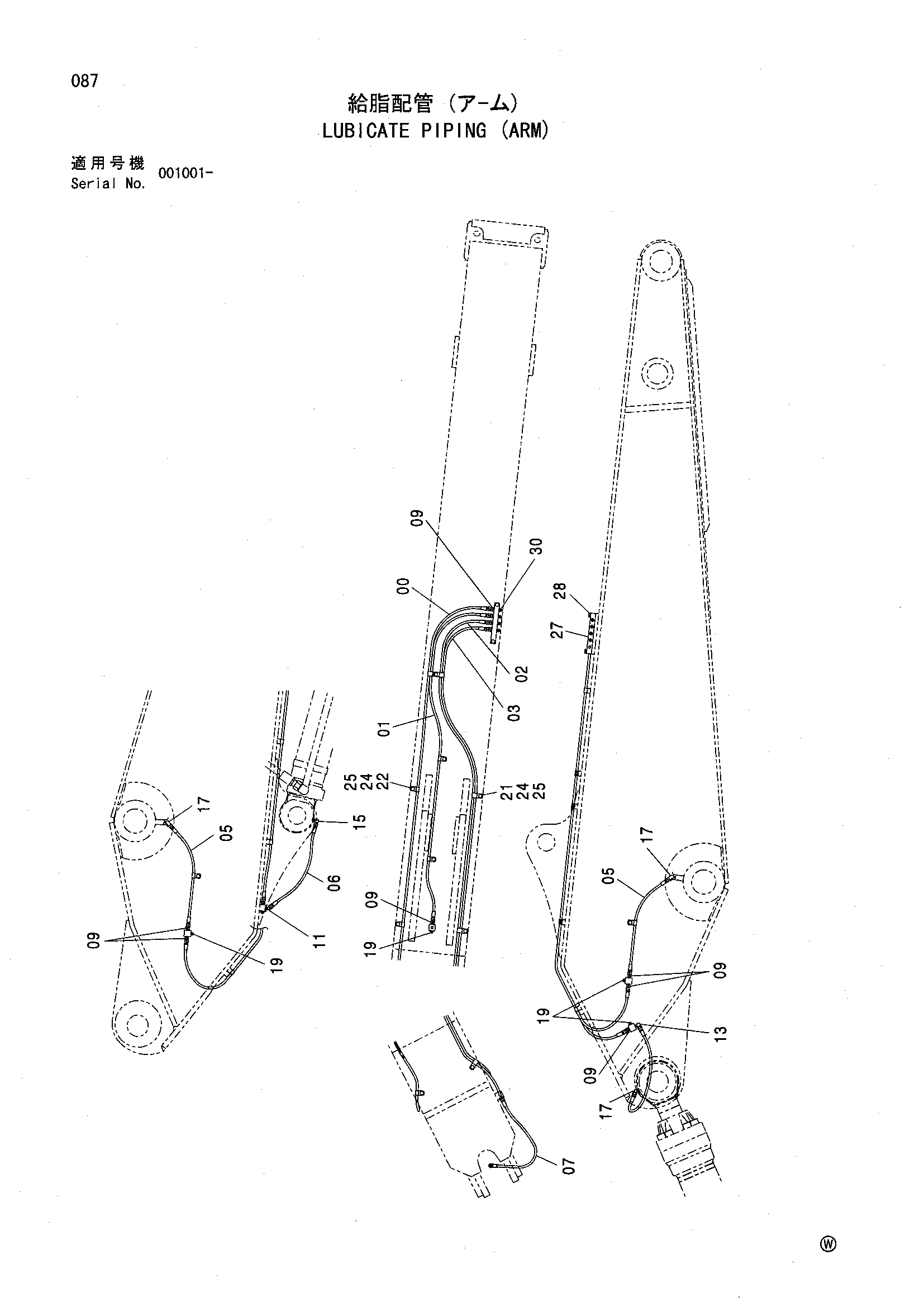

Заводская схема «Лубикате трубопроводы (рукоять)» для HITACHI ZX380HH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4252836 | Нейлоновый шланг | 1 |
| 01 | 4262279 | Нейлоновый шланг | 1 |
| 02 | 4310110 | Нейлоновый шланг | 1 |
| 03 | 4248636 | Нейлоновый шланг | 1 |
| 05 | 4205341 | Нейлоновый шланг | 2 |
| 06 | 4620742 | Шланг | 1 |
| 07 | 4269796 | Шланг | 1 |
| 09 | 4154651 | Адаптер | 10 |
| 11 | 4154655 | Угловой штуцер | 1 |
| 13 | 4154656 | Угловой штуцер | 1 |
| 15 | 4298746 | Угловой штуцер | 1 |
| 17 | 4298745 | Угловой штуцер | 3 |
| 19 | 94-2022 | Пробка | 4 |
| 21 | 4192018 | Зажим | 5 |
| 22 | 4190261 | Зажим | 7 |
| 24 | J901016 | Болт | 11 |
| 25 | A590910 | Пружинная шайба | 11 |
| 27 | 4274903 | Блок | 1 |
| 28 | J271040 | Болт с шайбой | 2 |
| 28A | J901040 | Болт | 1 |
| 28B | J222010 | Плоская шайба | 1 |
| 30 | J75482 | Пресс-маслёнка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX380HH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
