Крышка (1) — HITACHI ZX380HH

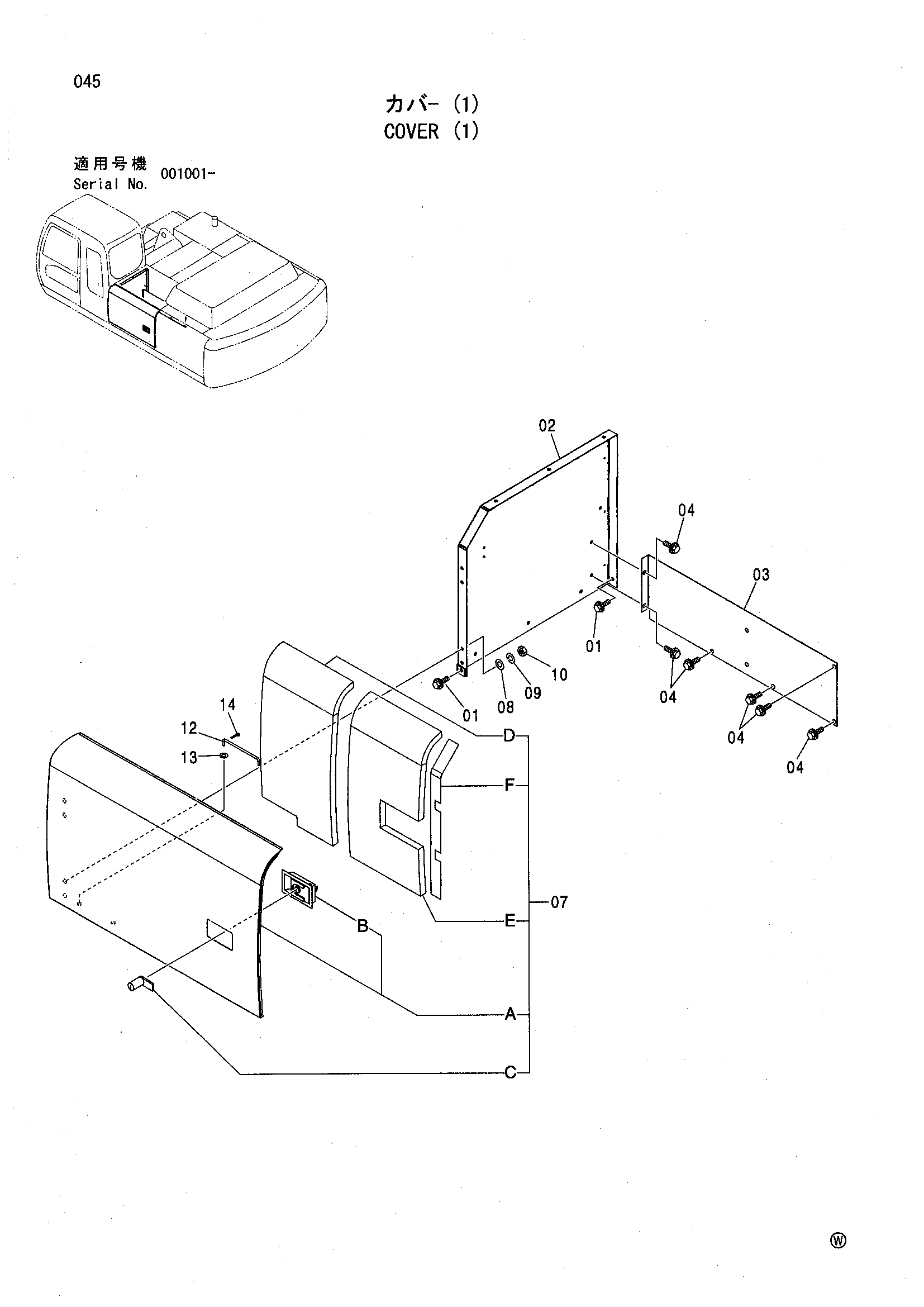

Заводская схема «Крышка (1)» для HITACHI ZX380HH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Плоская шайба | 1 |
| 02 | 7046240 | Крышка | 1 |
| 03 | 3089827 | Крышка | 1 |
| 04 | J281030 | Болт с шайбой | 6 |
| 04A | J901030 | Болт | 1 |
| 04B | 4486055 | Плоская шайба | 1 |
| 07 | 7046188 | Дверь | 1 |
| 07A | 5009484 | Дверь | 1 |
| 07B | 4409395 замена: 4409394 | Замок | 1 |
| 07B | 4409394 | Дверь блокировка (2) | 1 |
| 07C | 4409396 замена: 4409394 | Гидроцилиндр. блокировка | 1 |
| 07C | 4409394 | Дверь блокировка (2) | 1 |
| 07D | 4440446 | Резиновая прокладка | 1 |
| 07E | 4440996 | Резиновая прокладка | 1 |
| 07F | 4425575 | Резиновая прокладка | 1 |
| 07F | 4624810 | Резиновая прокладка | 1 |
| 08 | A590110 | Плоская шайба | 4 |
| 09 | A590910 | Пружинная шайба | 4 |
| 10 | J950010 | Гайка | 4 |
| 12 | 4341788 | Стойка | 1 |
| 13 | A590108 | Плоская шайба | 1 |
| 14 | 4022697 | Стопорный палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX380HH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
