Основные гидролинии (гидромолот) — HITACHI ZX380HH

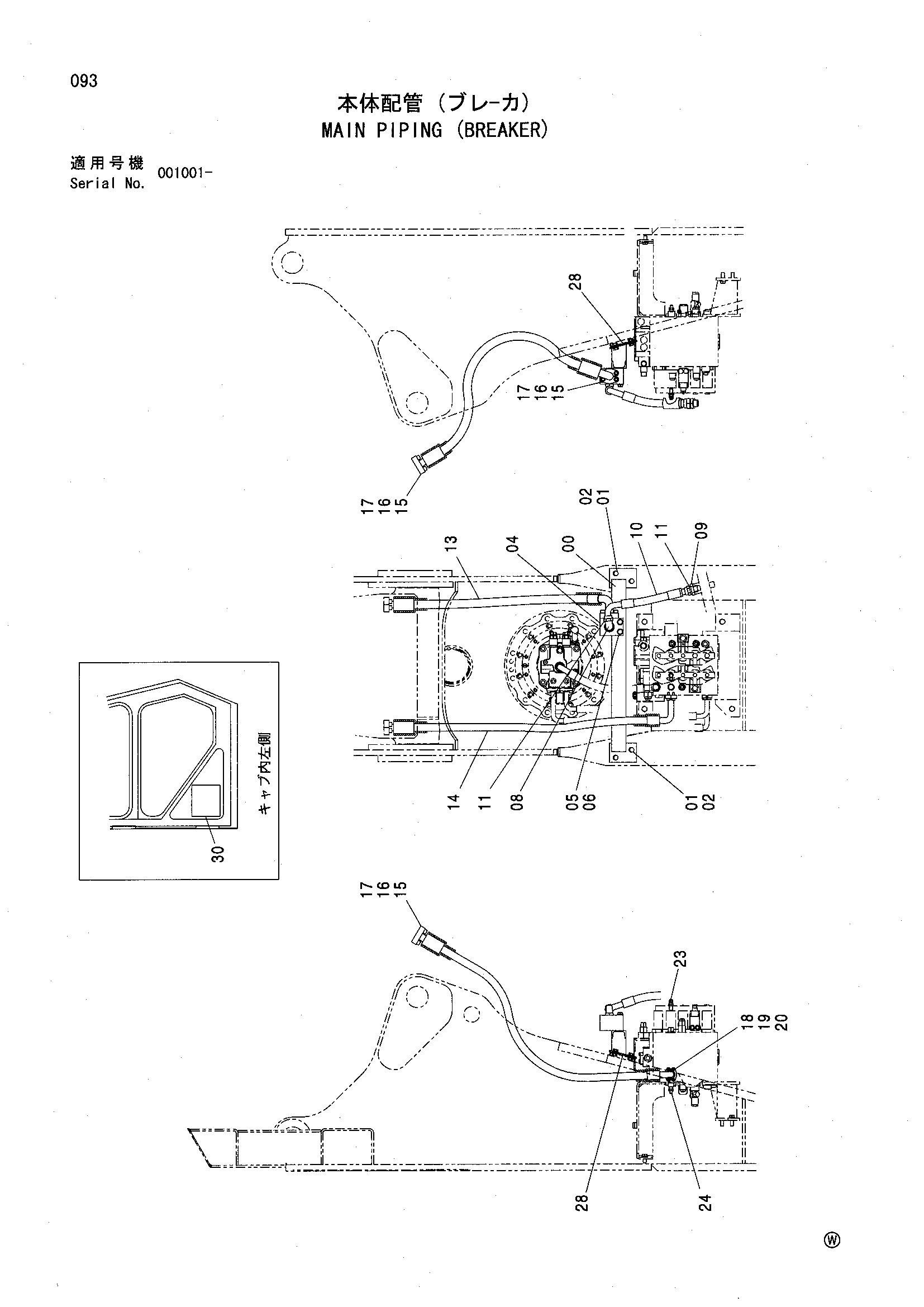

Заводская схема «Основные гидролинии (гидромолот)» для HITACHI ZX380HH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7046933 | Кронштейн | 1 |
| 01 | J901430 | Болт | 4 |
| 02 | J222014 | Шайба | 4 |
| 04 | 4629344 | Блок | 1 |
| 05 | J901402 | Болт | 2 |
| 06 | J222014 | Шайба | 2 |
| 08 | A853388 | Угловой штуцер | 1 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | A853188 | Адаптер | 1 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4629796 | Шланг | 1 |
| 11 | 4187328 | Уплотнительное кольцо | 2 |
| 13 | 4624082 | Шланг | 1 |
| 14 | 4618378 | Шланг | 1 |
| 15 | 4508805 | Уплотнительное кольцо | 3 |
| 16 | 4089703 | Разъёмный фланец | 6 |
| 17 | M341445 | Болт с внутренним шестигранником | 12 |
| 18 | 966993 | Уплотнительное кольцо | 1 |
| 19 | 962453 | Разъёмный фланец | 2 |
| 20 | J781030 | Болт с внутренним шестигранником | 4 |
| 23 | 4208913 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4200466 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4308777 | Регулировочная шайба 2.3mm | 4 |
| 30 | 2036742 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX380HH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
