Основные гидролинии (1) — HITACHI ZX380HH

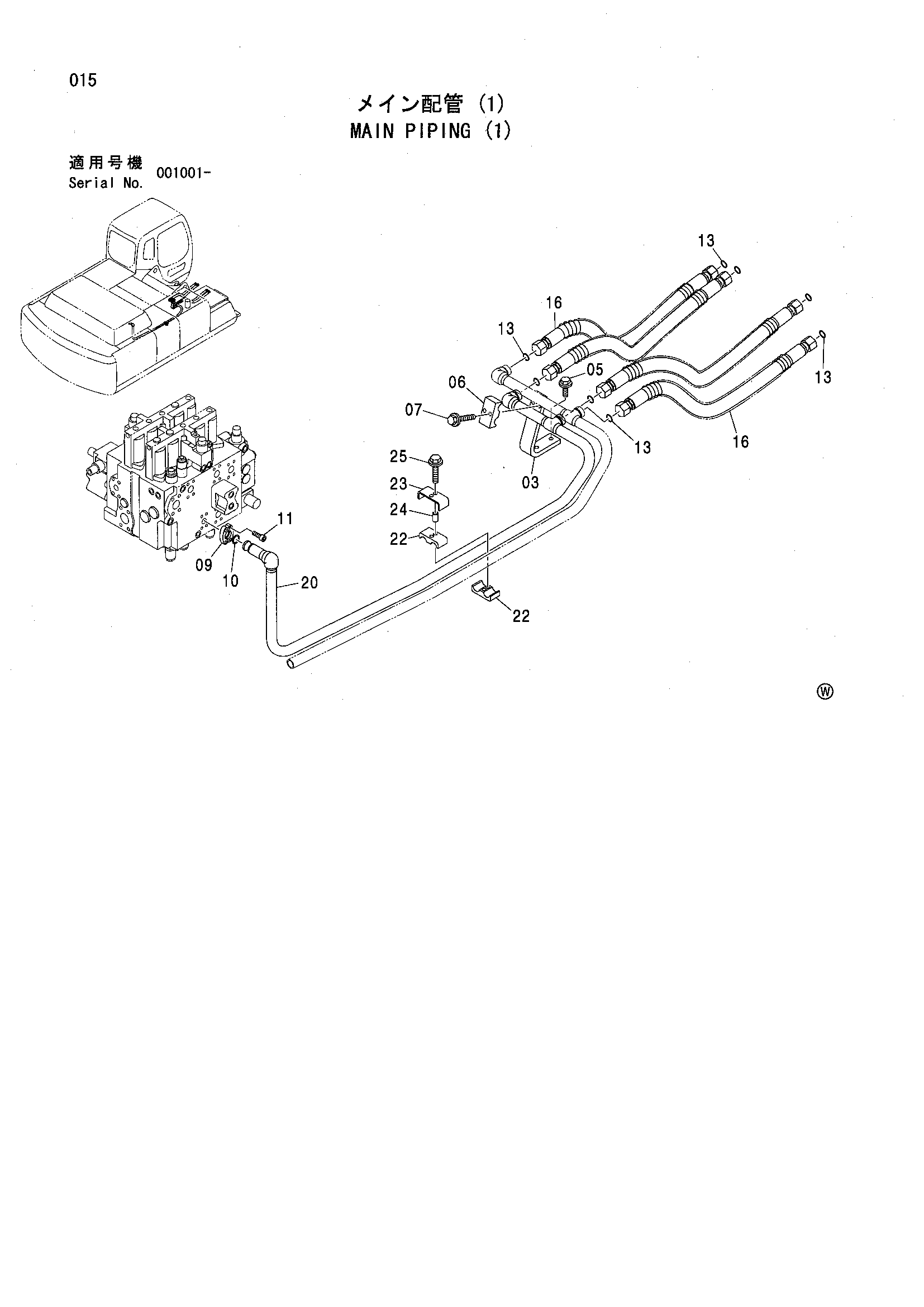

Заводская схема «Основные гидролинии (1)» для HITACHI ZX380HH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4619887 | Опора | 1 |
| 05 | J271230 | Болт с шайбой | 2 |
| 05A | J901230 | Болт | 1 |
| 05B | J222012 | Плоская шайба | 1 |
| 06 | 4619878 | Хомут трубки | 1 |
| 07 | J271270 | Болт с шайбой | 2 |
| 07A | J901270 | Болт | 1 |
| 07B | J222012 | Плоская шайба | 1 |
| 09 | 986910 | Разъёмный фланец | 2 |
| 10 | 971489 | Уплотнительное кольцо | 1 |
| 11 | J781030 | Болт с внутренним шестигранником | 4 |
| 13 | 4187328 | Уплотнительное кольцо | 8 |
| 16 | 4619859 | Шланг | 4 |
| 20 | 8069137 | Трубка | 1 |
| 22 | 4619891 | Хомут | 2 |
| 23 | 4619892 | Хомут трубки | 1 |
| 24 | 4304539 | Проставка | 2 |
| 25 | J271285 | Болт с шайбой | 2 |
| 25A | J901285 | Болт | 1 |
| 25B | J222012 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX380HH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
