Управление педаль (гидромолот) [аккелератор педаль тип] — HITACHI ZX380HH
Заводская схема «Управление педаль (гидромолот) [аккелератор педаль тип]» для HITACHI ZX380HH. Каталожные номера деталей, позиции, применяемость и запрос цены.

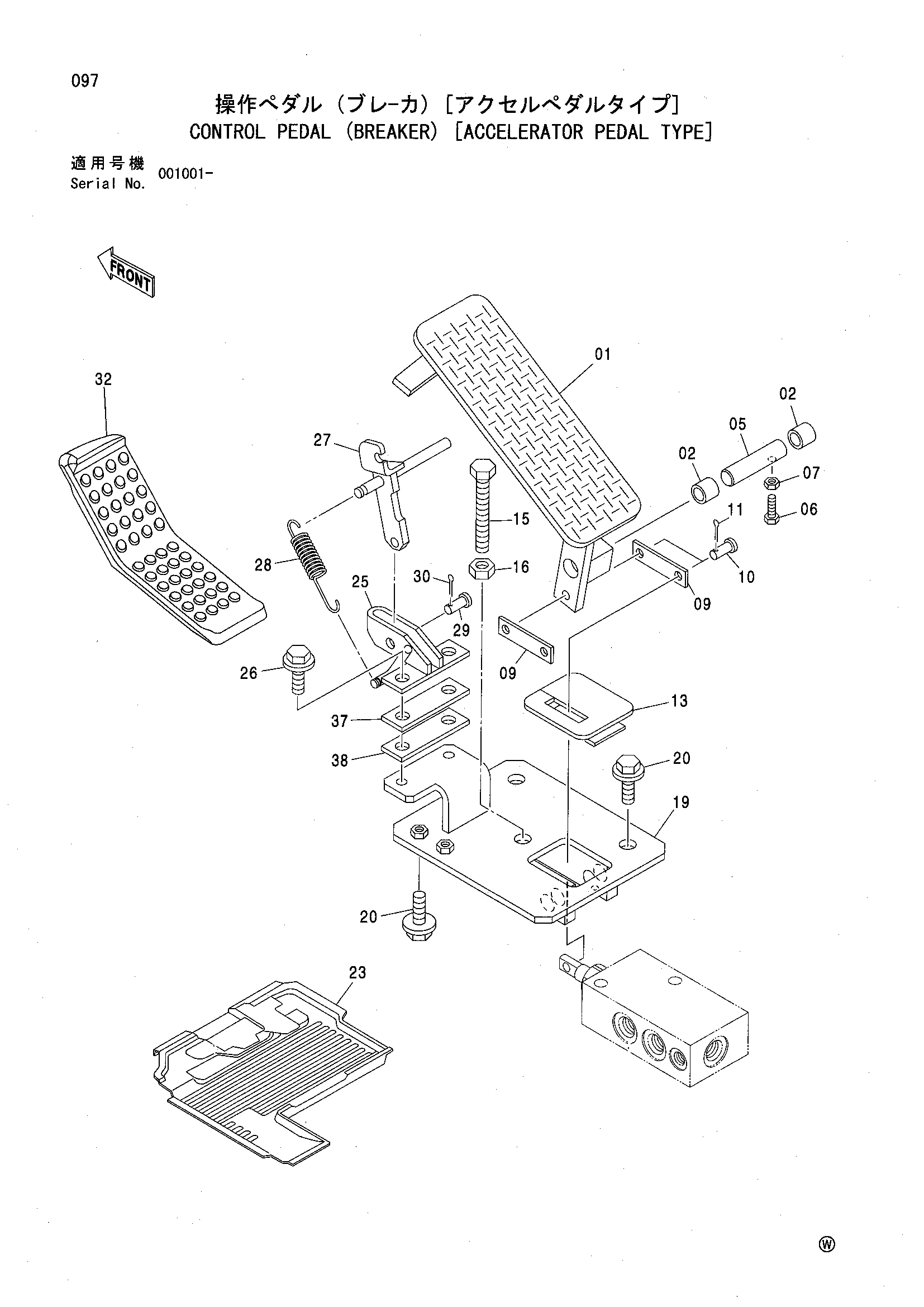

![Схема Управление педаль (гидромолот) [аккелератор педаль тип] HITACHI ZX380HH](/catalog-drawings/1f/1f4ae917-e7de-42c5-ad4e-58c91517b909.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8089317 | Педаль | 1 |
| 02 | 4280301 | Втулка | 2 |
| 05 | 4416999 | Палец | 1 |
| 06 | J900620 | Болт | 1 |
| 07 | M500605 | Гайка | 1 |
| 09 | 4277014 | Тяга (L=45) | 2 |
| 09 | 4454488 | Тяга (L=39) | 2 |
| 09 | 4454489 | Тяга (L=51) | 2 |
| 10 | A740821 | Палец | 2 |
| 11 | A762016 | Шплинт | 2 |
| 13 | 4277015 | Резиновая втулка | 1 |
| 15 | M261080 | Болт | 1 |
| 16 | J950010 | Гайка | 1 |
| 19 | 8089321 | Пластина | 1 |
| 20 | J271030 | Болт с шайбой | 4 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Плоская шайба | 1 |
| 23 | 3091215 | Коврик пола | 1 |
| 25 | 8089286 | Кронштейн | 1 |
| 26 | J271030 | Болт с шайбой | 2 |
| 26A | J901030 | Болт | 1 |
| 26B | J222010 | Плоская шайба | 1 |
| 27 | 9755702 | Кронштейн | 1 |
| 28 | 4149125 | Пружина | 1 |
| 29 | A741026 | Палец | 1 |
| 30 | A763016 | Шплинт | 1 |
| 32 | 3079714 | Педаль | 1 |
| 37 | 4455206 | Регулировочная шайба 1.0mm | 5 |
| 38 | 4455207 | Регулировочная шайба 2.3mm | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX380HH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
