Рукоять — HITACHI ZX380HH

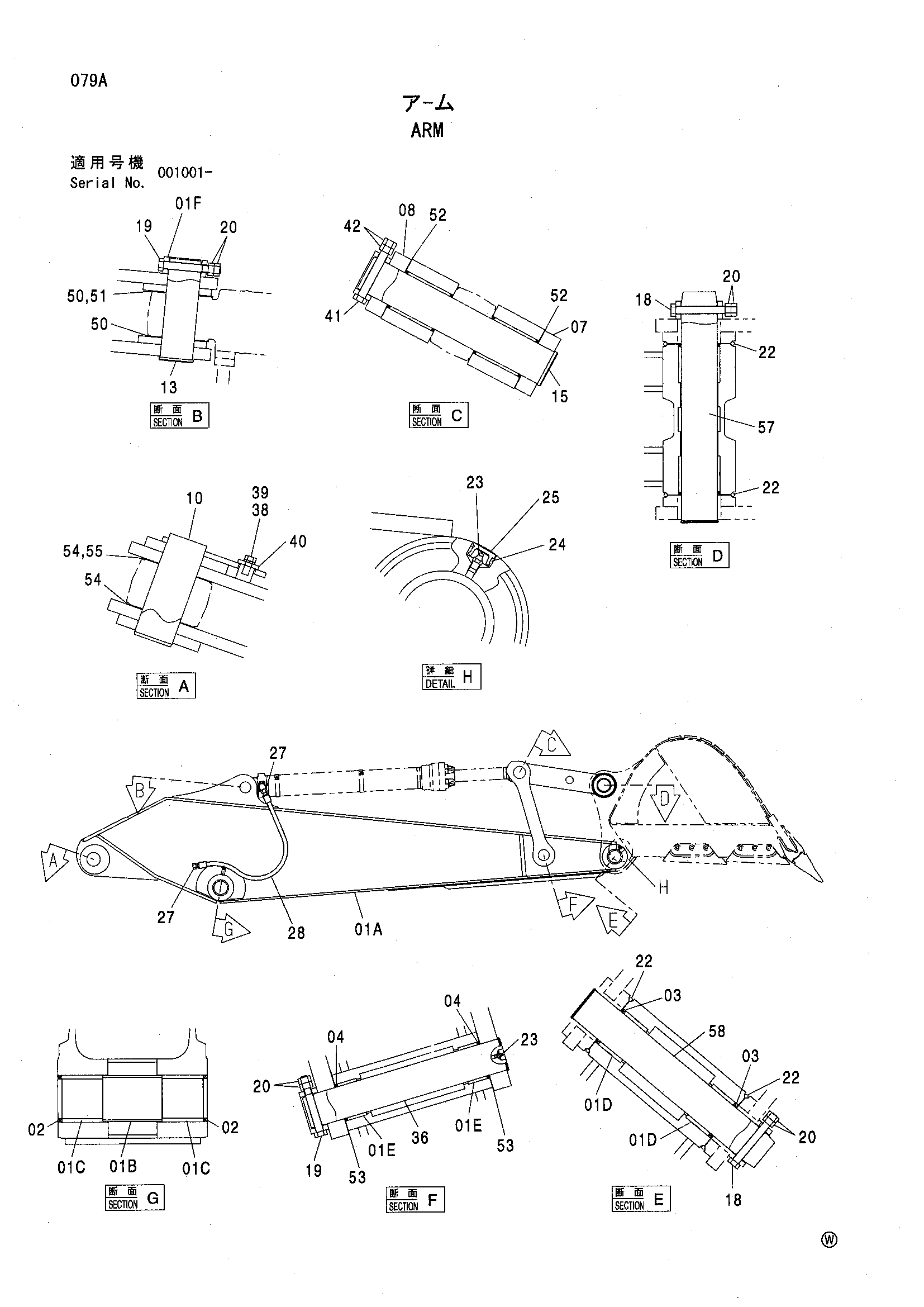

Заводская схема «Рукоять» для HITACHI ZX380HH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7047309 | Рукоять | 1 |
| 01A | 5009423 | Рукоять | 1 |
| 01B | 4619895 | Проставка | 1 |
| 01C | 3102235 | Втулка | 2 |
| 01D | 4479425 | Втулка | 2 |
| 01E | 3026076 | Втулка | 2 |
| 01F | 4619909 | Ограничитель | 1 |
| 02 | 4251212 | Пылезащитное уплотнение | 2 |
| 03 | 4267832 | Пылезащитное уплотнение | 2 |
| 04 | 4067901 | Пылезащитное уплотнение | 2 |
| 07 | 3102214 | Тяга | 1 |
| 08 | 8095978 | Тяга | 1 |
| 10 | 8080908 | Палец | 1 |
| 13 | 3079545 | Палец | 1 |
| 15 | 3102237 | Палец | 1 |
| 18 | 4435127 | Стопорный палец | 2 |
| 19 | 4435126 | Стопорный палец | 2 |
| 20 | J950020 | Гайка | 8 |
| 22 | 4100180 | Уплотнительное кольцо | 4 |
| 23 | J75481 | Пресс-маслёнка | 3 |
| 24 | 4130686 | Втулка | 2 |
| 25 | 4105912 | Колпачок | 2 |
| 27 | 4187328 | Уплотнительное кольцо | 4 |
| 28 | 4619995 | Шланг | 2 |
| 36 | 3102238 | Палец | 1 |
| 38 | J921840 | Болт | 1 |
| 39 | J257218 | Пружинная шайба | 1 |
| 40 | 4441471 | Пластина | 1 |
| 41 | 4435128 | Стопорный палец | 1 |
| 42 | J950022 | Гайка | 2 |
| 50 | 4444284 | Упорная пластина 1.0mm | 2 |
| 51 | 4444285 | Упорная пластина 2.0mm | 1 |
| 52 | 4450014 | Упорная пластина 1.0mm | 2 |
| 53 | 4450013 | Упорная пластина 1.0mm | 2 |
| 54 | 4445635 | Упорная пластина 1.0mm | 2 |
| 55 | 4445636 | Упорная пластина 2.0mm | 1 |
| 57 | 3102306 | Палец | 1 |
| 58 | 3102306 | Палец | 1 |
| 58 | 3102306 | Палец | 1 |
| 58 | 3090417 | Палец | 1 |
| 58 | 3090417 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX380HH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
