Крышка (7) — HITACHI ZX380HH

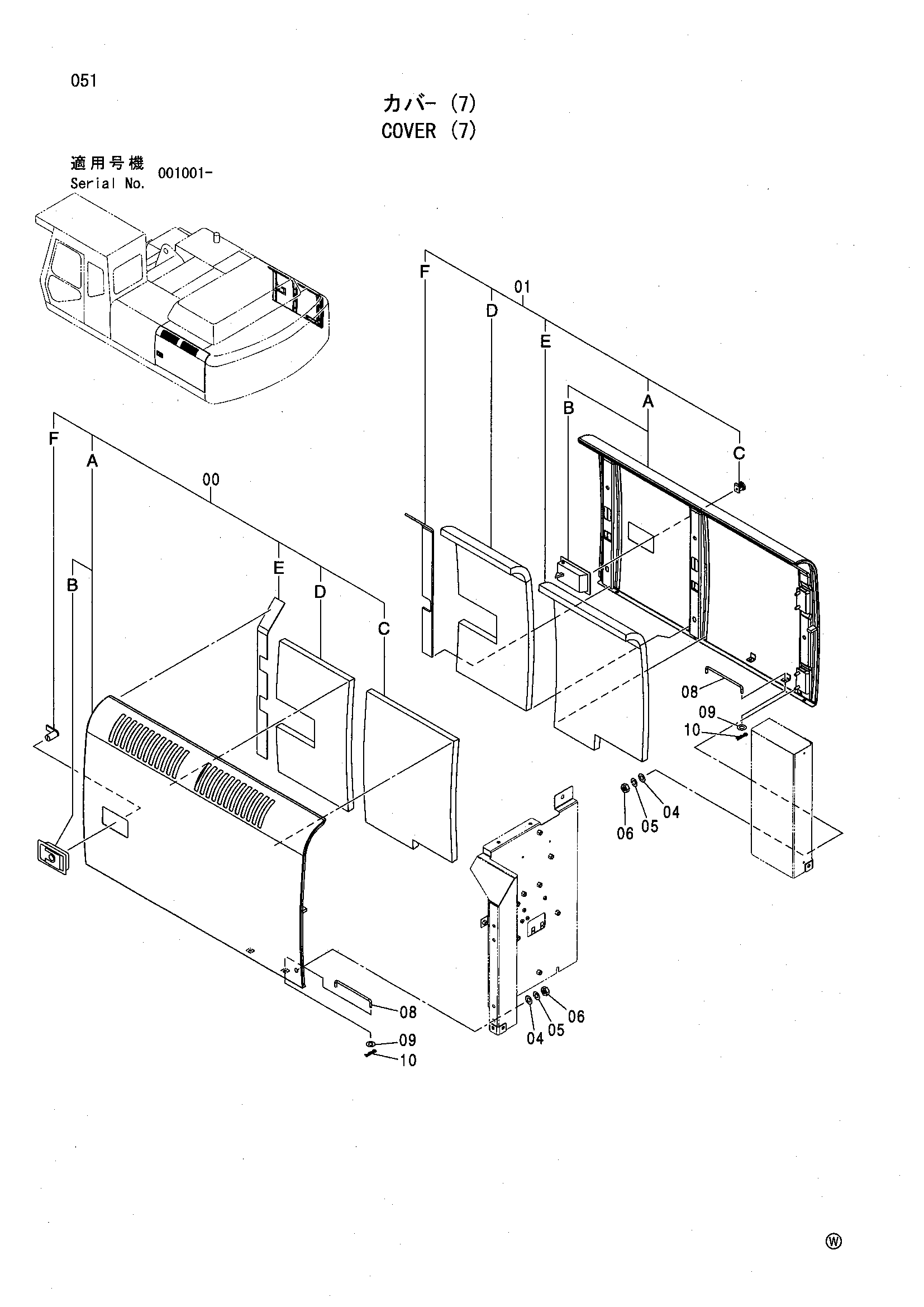

Заводская схема «Крышка (7)» для HITACHI ZX380HH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7046276 | Дверь | 1 |
| 00A | 5009503 | Дверь | 1 |
| 00B | 4409447 замена: 4409446 | Замок | 1 |
| 00B | 4409446 | Дверь блокировка (1) | 1 |
| 00C | 4441025 | Резиновая прокладка | 1 |
| 00D | 4620672 | Резиновая прокладка | 1 |
| 00E | 4425575 | Резиновая прокладка | 1 |
| 00E | 4624810 | Резиновая прокладка | 1 |
| 00F | 4409396 замена: 4409446 | Гидроцилиндр. блокировка | 1 |
| 00F | 4409446 | Дверь блокировка (1) | 1 |
| 01 | 7046166 | Дверь | 1 |
| 01A | 5009473 | Дверь | 1 |
| 01B | 4409395 замена: 4409394 | Замок | 1 |
| 01B | 4409394 | Дверь блокировка (2) | 1 |
| 01C | 4409396 замена: 4409394 | Гидроцилиндр. блокировка | 1 |
| 01C | 4409394 | Дверь блокировка (2) | 1 |
| 01D | 4440996 | Резиновая прокладка | 1 |
| 01E | 4440995 | Резиновая прокладка | 1 |
| 01F | 4425575 | Резиновая прокладка | 1 |
| 04 | A590110 | Плоская шайба | 8 |
| 05 | A590910 | Пружинная шайба | 8 |
| 06 | J950010 | Гайка | 8 |
| 08 | 4341788 | Стойка | 2 |
| 09 | A590108 | Плоская шайба | 2 |
| 10 | 4022697 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX380HH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
