Пилотные гидролинии (гидромолот) — HITACHI ZX380HH

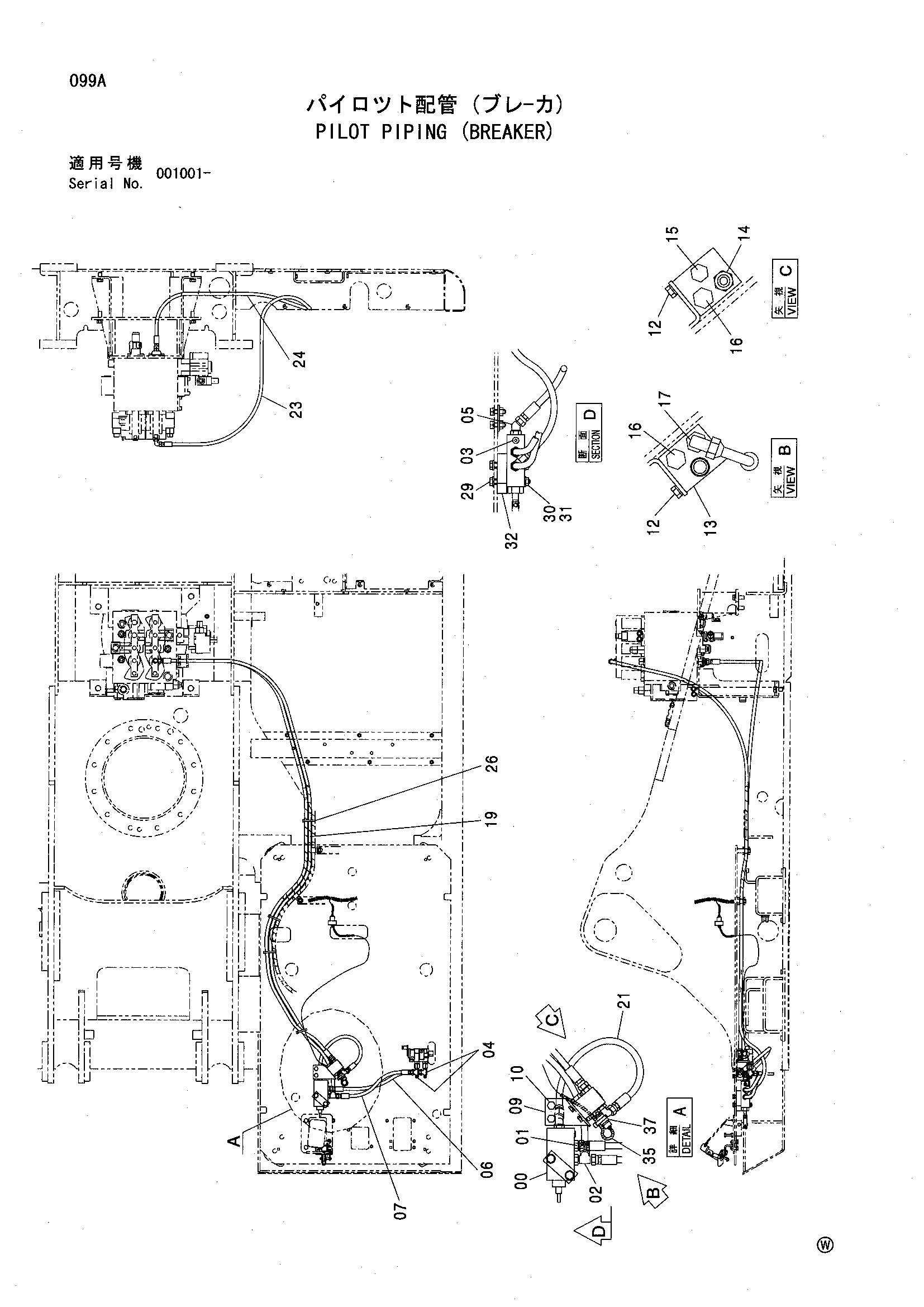

Заводская схема «Пилотные гидролинии (гидромолот)» для HITACHI ZX380HH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4416775 | Пилотный клапан | 1 |
| 01 | A852133 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852433 | Тройник | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4299028 | Пробка | 1 |
| 03A | 4506408 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 2 |
| 05 | A852233 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4331508 | Шланг | 1 |
| 07 | 4379172 | Шланг | 1 |
| 09 | 9763070 | Кронштейн | 1 |
| 10 | J271030 | Болт с шайбой | 2 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Плоская шайба | 1 |
| 12 | J260816 | Болт с шайбой | 2 |
| 12A | J900816 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | 4330230 | Челночный клапан | 1 |
| 14 | A852133 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4093624 | Пробка | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4092534 | Пробка | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852333 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4327293 | Защитный кожух | 8 |
| 21 | 4489599 | Шланг | 1 |
| 23 | 4614223 | Шланг | 1 |
| 24 | 9207598 | Шланг в сборе | 1 |
| 24A | 4463967 | Шланг (B, PA7) | 1 |
| 24B | 4327293 | Защитный кожух | 1 |
| 26 | 4055312 | Ленточный зажим | 10 |
| 29 | J271090 | Болт с шайбой | 2 |
| 29A | J901090 | Болт | 1 |
| 29B | J222010 | Плоская шайба | 1 |
| 30 | J950010 | Гайка | 2 |
| 31 | A590910 | Пружинная шайба | 2 |
| 32 | 4623930 | Проставка | 1 |
| 35 | 4452432 | Жгут проводов | 1 |
| 37 | 4436535 | Датчик давления | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX380HH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
