Основные гидролинии (поток производительность селектор)<350, MTH>[EU3, EU4] — HITACHI ZX370MTH

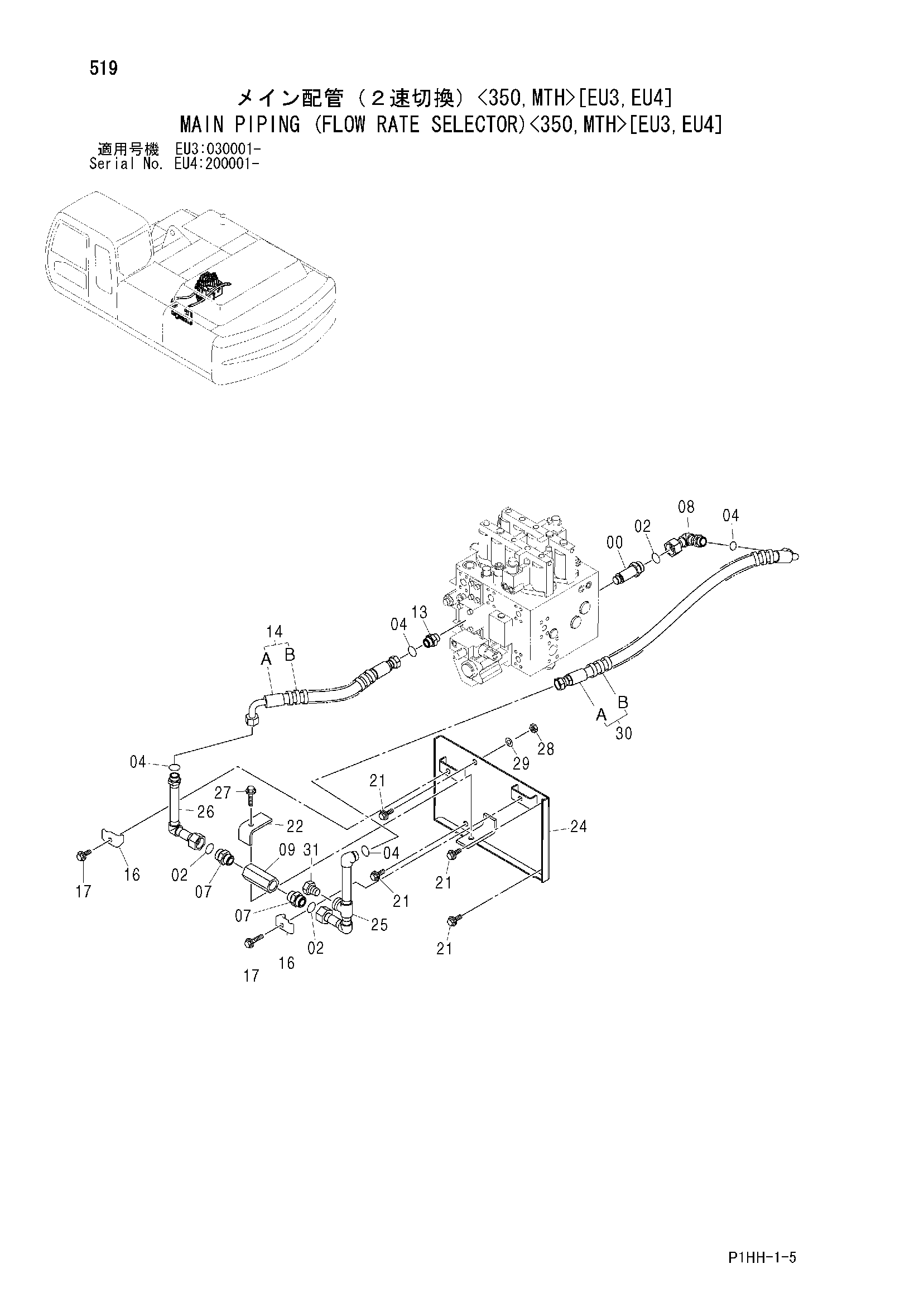

Заводская схема «Основные гидролинии (поток производительность селектор)<350, MTH>[EU3, EU4]» для HITACHI ZX370MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основные гидролинии (поток производительность селектор)<350, MTH>[EU3, EU4] HITACHI ZX370MTH](/catalog-drawings/4b/4bd07f80-1116-4b67-af56-6ae1977132d3.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4198411 | Адаптер | 1 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4187328 | Уплотнительное кольцо | 3 |
| 04 | 4187308 | Уплотнительное кольцо | 4 |
| 07 | A853188 | Адаптер | 2 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 9750406 | Трубка | 1 |
| 09 | 4393296 | Обратный клапан | 1 |
| 13 | A853166 | Адаптер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 9207618 | Шланг в сборе | 1 |
| 14A | 4464044 | Шланг | 1 |
| 14B | 4327294 | Защитный кожух | 2 |
| 16 | 4190126 | Хомут трубки | 2 |
| 17 | J271265 | Болт с шайбой | 2 |
| 17A | J901265 | Болт | 1 |
| 17B | J222012 | Плоская шайба | 1 |
| 21 | J281030 | Болт с шайбой | 4 |
| 21A | J901030 | Болт | 1 |
| 21B | 4486055 | Плоская шайба | 1 |
| 22 | 4402887 | Кронштейн | 1 |
| 24 | 7041301 | Кронштейн | 1 |
| 25 | 8094922 | Трубка | 1 |
| 26 | 9757615 | Трубка | 1 |
| 27 | J271280 | Болт с шайбой | 1 |
| 27A | J901280 | Болт | 1 |
| 27B | J222012 | Плоская шайба | 1 |
| 28 | J950010 | Гайка | 1 |
| 29 | J217083 | Шайба | 1 |
| 30 | 9207619 | Шланг в сборе | 1 |
| 30A | 4464046 | Шланг | 1 |
| 30B | 4327294 | Защитный кожух | 4 |
| 31 | A885006 | Пробка | 1 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX370MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
