Основные гидролинии (4) — HITACHI ZX370MTH

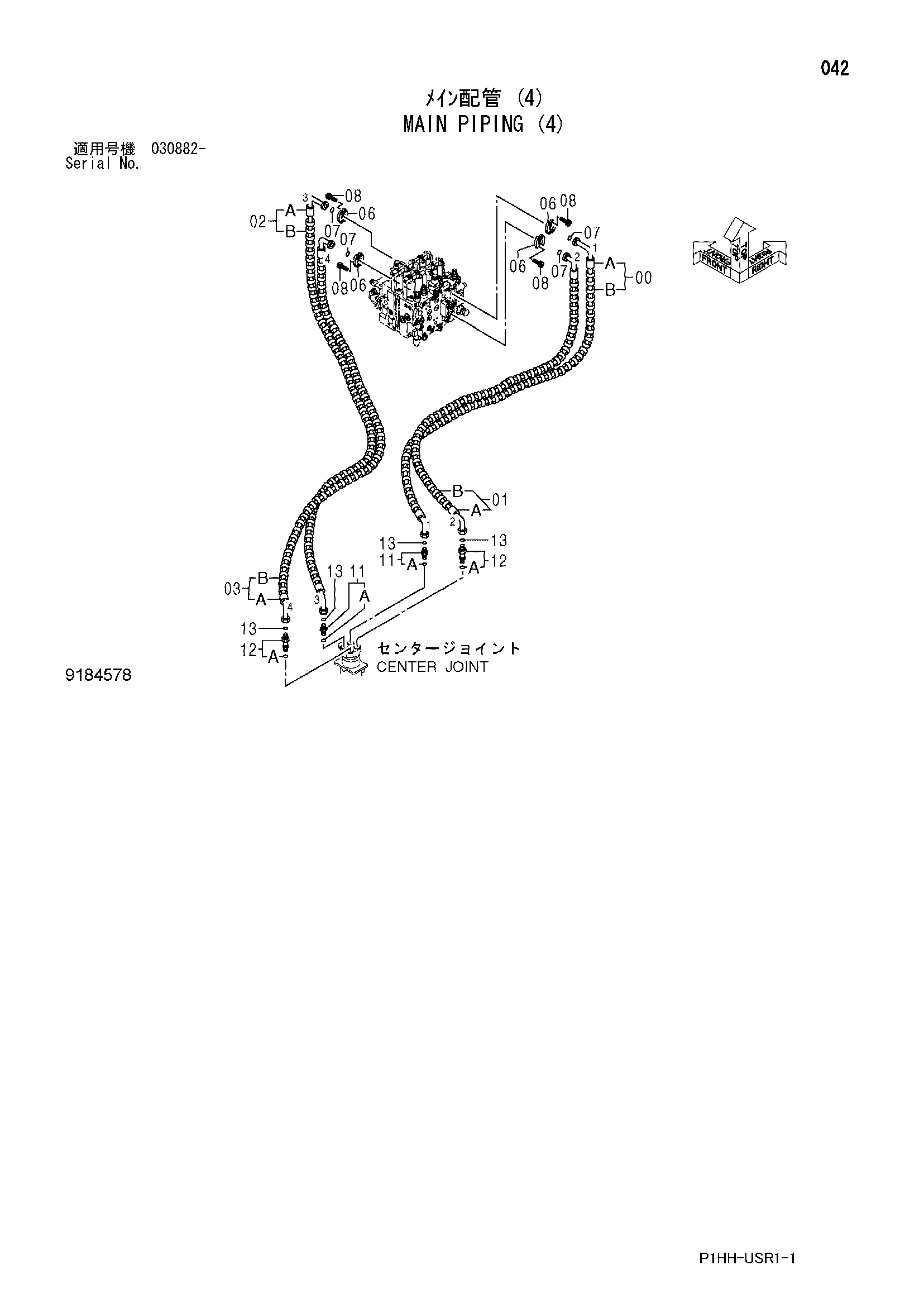

Заводская схема «Основные гидролинии (4)» для HITACHI ZX370MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9186897 | Шланг в сборе | 1 |
| 00A | 4430503 | Шланг (1) | 1 |
| 00B | 4327294 | Защитный кожух | 6 |
| 01 | 9186898 | Шланг в сборе | 1 |
| 01A | 4430502 | Шланг (2) | 1 |
| 01B | 4327294 | Защитный кожух | 6 |
| 02 | 9186899 | Шланг в сборе | 1 |
| 02A | 4430506 | Шланг (3) | 1 |
| 02B | 4327294 | Защитный кожух | 8 |
| 03 | 9186900 | Шланг в сборе | 1 |
| 03A | 4430505 | Шланг (4) | 1 |
| 03B | 4327294 | Защитный кожух | 7 |
| 06 | 962453 | Разъёмный фланец | 8 |
| 07 | 966993 | Уплотнительное кольцо | 4 |
| 08 | J781030 | Болт с внутренним шестигранником | 16 |
| 11 | 4189601 | Адаптер | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4198411 | Адаптер | 2 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4187328 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX370MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
