Топливные трубопроводы — HITACHI ZX370MTH

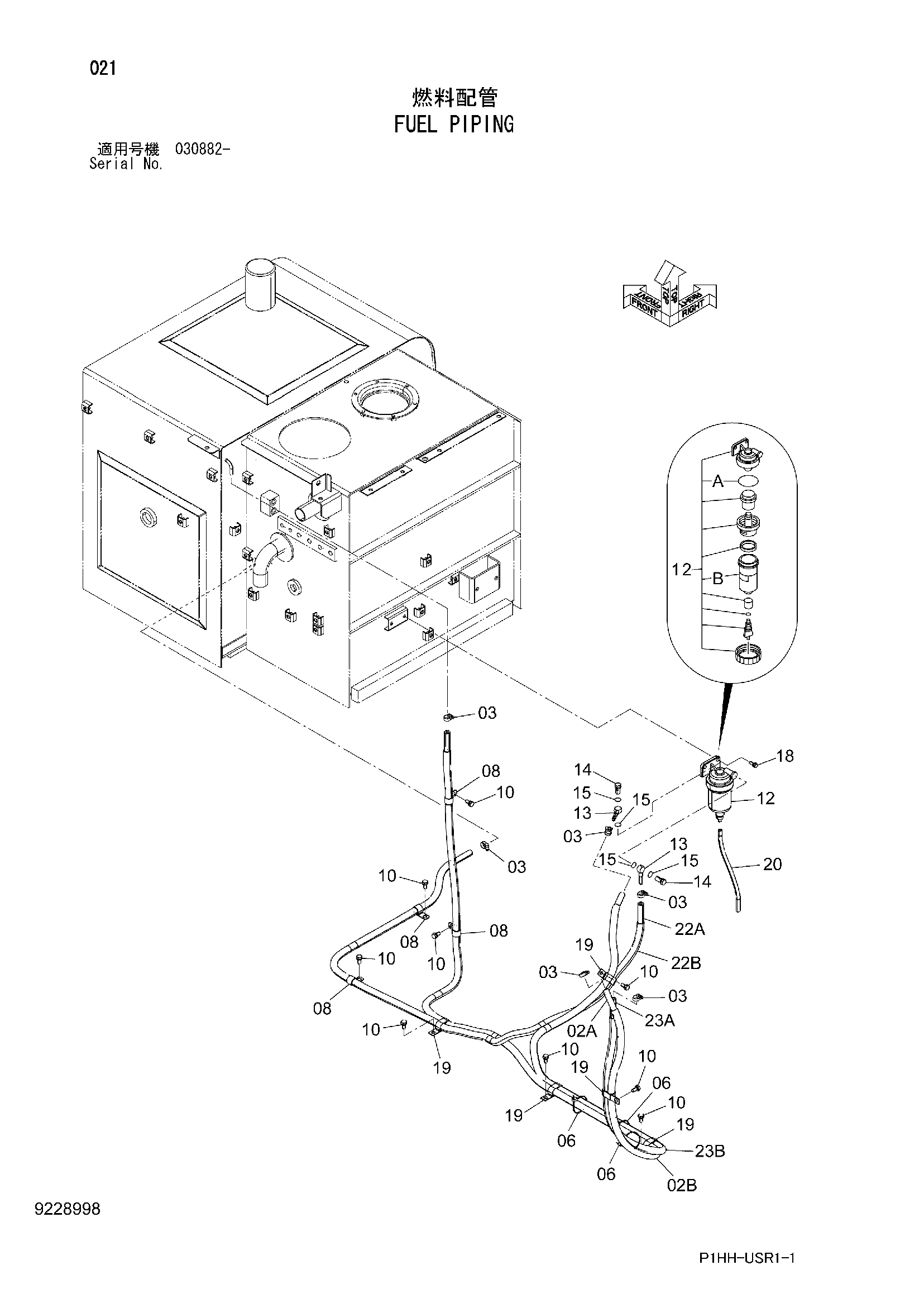

Заводская схема «Топливные трубопроводы» для HITACHI ZX370MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9229308 | Топливный шланг | 1 |
| 02A | 4607376 | Топливный шланг | 1 |
| 02B | 4607377 | Трубка | 1 |
| 03 | 4514700 | Зажим шланг | 6 |
| 06 | 4055312 | Ленточный зажим | 3 |
| 08 | 4190277 | Зажим | 4 |
| 10 | J271020 | Болт с шайбой | 9 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4461209 | Сепаратор | 1 |
| 12A | 4621869 | Уплотнительное кольцо | 1 |
| 12B | 4621774 | Корпус | 1 |
| 13 | 4452162 | Трубка топливный | 2 |
| 14 | 4452163 | Болт проушина | 2 |
| 15 | 4452165 | Манжета | 4 |
| 18 | J260825 | Болт с шайбой | 2 |
| 18A | J900825 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | 4190266 | Зажим | 5 |
| 20 | 4607378 | Виниловый шланг | 1 |
| 22 | 9229307 | Топливный шланг | 1 |
| 22A | 4479473 | Топливный шланг | 1 |
| 22B | 4607375 | Трубка | 1 |
| 23 | 9160406 | Топливный шланг | 1 |
| 23A | 4385003 | Топливный шланг | 1 |
| 23B | 4385004 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX370MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
