Пилотные гидролинии (3) — HITACHI ZX370MTH

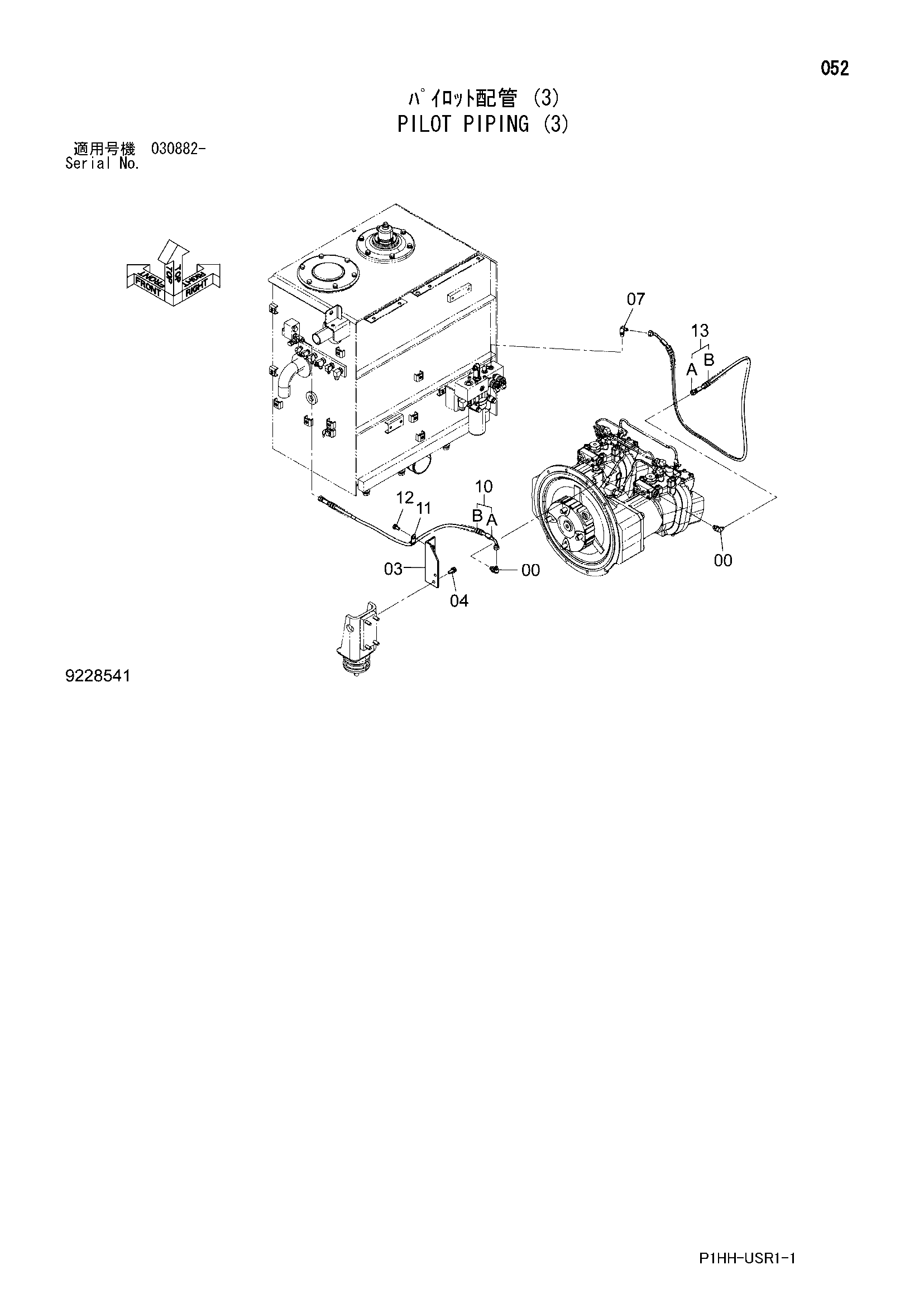

Заводская схема «Пилотные гидролинии (3)» для HITACHI ZX370MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852322 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 9753749 | Кронштейн | 1 |
| 04 | J271020 | Болт с шайбой | 2 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 07 | A852322 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 9228935 | Шланг в сборе | 1 |
| 10A | 4391156 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 2 |
| 11 | 4190275 | Зажим | 1 |
| 12 | J271020 | Болт с шайбой | 1 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 9228934 | Шланг в сборе | 1 |
| 13A | 4606828 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX370MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
