Основные гидролинии (гидромолот, гидроножницы) — HITACHI ZX370MTH

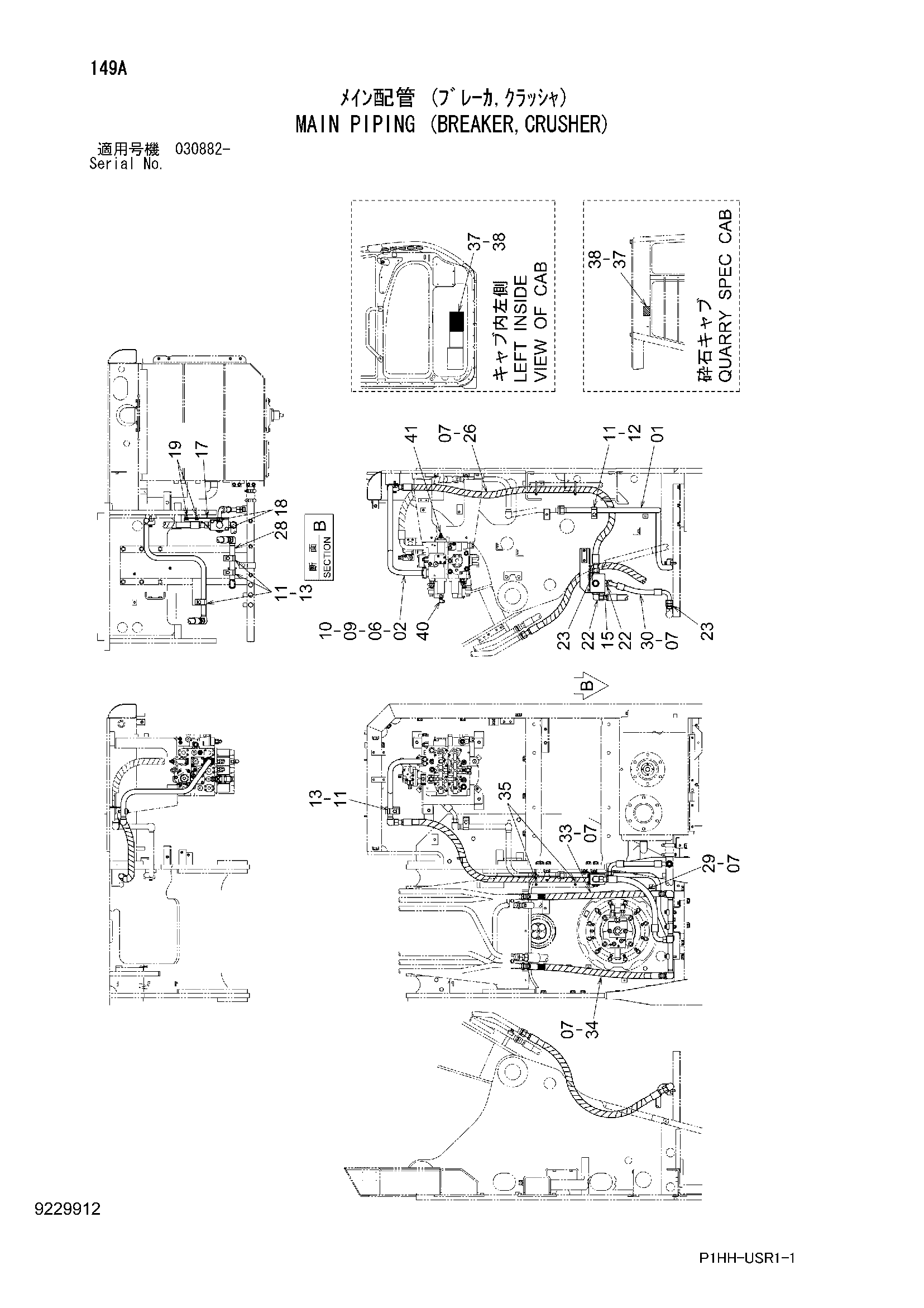

Заводская схема «Основные гидролинии (гидромолот, гидроножницы)» для HITACHI ZX370MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8092901 | Трубка | 1 |
| 02 | 8080135 | Трубка | 1 |
| 06 | 966993 | Уплотнительное кольцо | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 10 |
| 09 | 962453 | Разъёмный фланец | 2 |
| 10 | J781030 | Болт с внутренним шестигранником | 4 |
| 11 | 4190127 | Хомут трубки | 5 |
| 12 | J271265 | Болт с шайбой | 1 |
| 12A | J901265 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J271270 | Болт с шайбой | 4 |
| 13A | J901270 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 4455599 | Клапан селектор | 1 |
| 17 | 4402776 | Кронштейн | 1 |
| 18 | J271230 | Болт с шайбой | 2 |
| 18A | J901230 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | J271025 | Болт с шайбой | 2 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 22 | 4198799 | Угловой штуцер | 2 |
| 22A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 4189535 | Адаптер | 2 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | 9190351 | Шланг в сборе | 1 |
| 26A | 4286824 | Шланг | 1 |
| 26B | 4327294 | Защитный кожух | 7 |
| 28 | 9750385 | Трубка | 1 |
| 29 | 4328994 | Шланг | 1 |
| 30 | 4436713 | Шланг | 1 |
| 33 | 9190350 | Шланг в сборе | 1 |
| 33A | 4286817 | Шланг | 1 |
| 33B | 4327294 | Защитный кожух | 5 |
| 34 | 9190352 | Шланг в сборе | 1 |
| 34A | 4274673 | Шланг | 1 |
| 34B | 4327294 | Защитный кожух | 5 |
| 35 | 4121859 | Ленточный зажим | 2 |
| 37 | 4245076 | Информационная табличка | 1 |
| 38 | 4245758 | Информационная табличка | 1 |
| 40 | 4208913 | Угловой штуцер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4200466 | Адаптер | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX370MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
