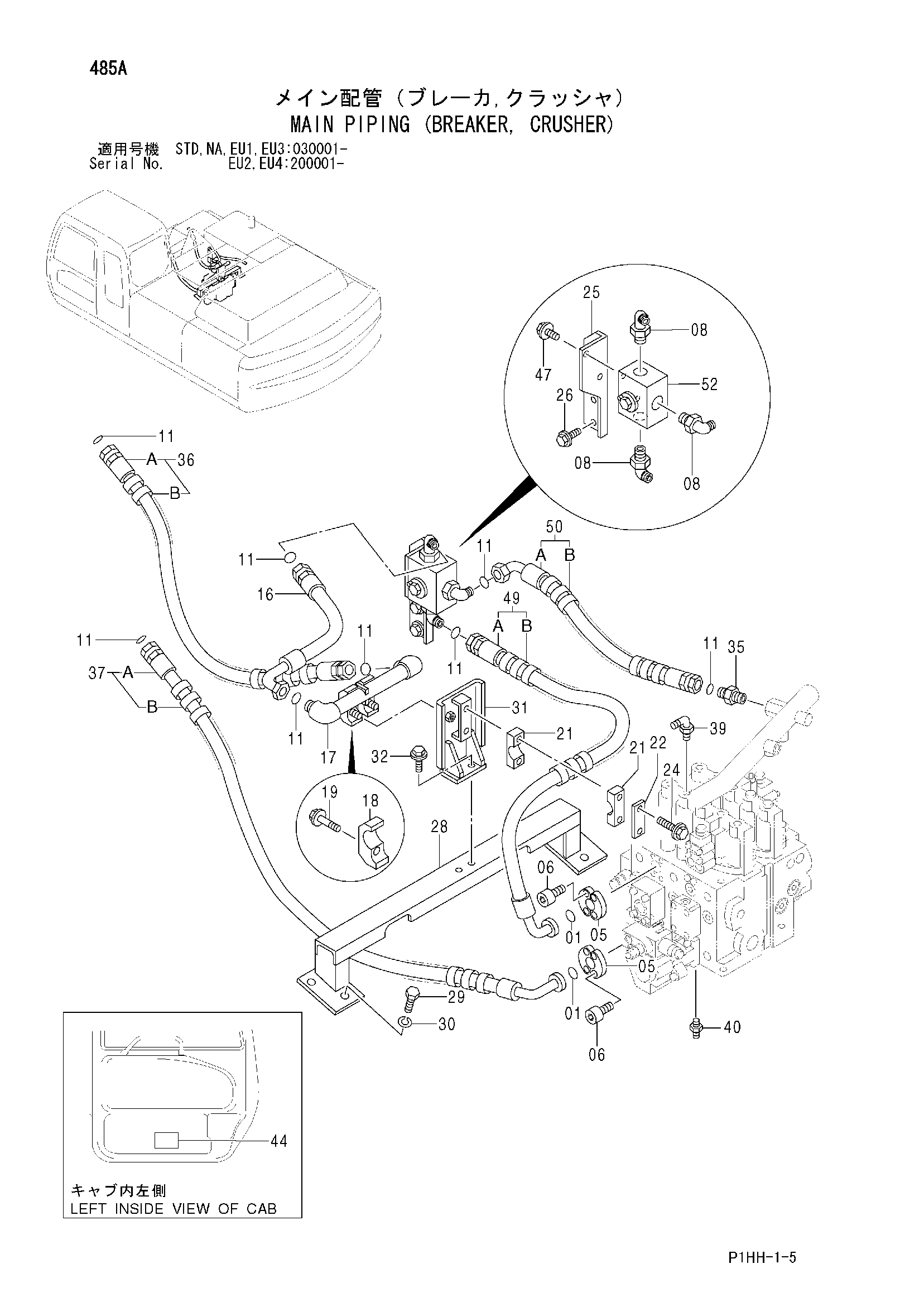

Основные гидролинии (гидромолот, гидроножницы) — HITACHI ZX370MTH

Заводская схема «Основные гидролинии (гидромолот, гидроножницы)» для HITACHI ZX370MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	966993	Уплотнительное кольцо	2
05	962453	Разъёмный фланец	4
06	J781030	Болт с внутренним шестигранником	8
08	A853388	Угловой штуцер	3
08A	4506429	Уплотнительное кольцо	1
11	4187328	Уплотнительное кольцо	8
16	4404570	Шланг	1
17	9750385	Трубка	1
18	4190127	Хомут трубки	2
19	J011270	Болт с шайбой	2
19	J271270 замена: J901270	Болт с шайбой	2
21	4194953	Хомут	2
22	4195494	Пластина	1
24	J011080	Болт с шайбой	2
24	J271080 замена: J901080	Болт с шайбой	2
25	4402776	Кронштейн	1
26	J011025	Болт с шайбой	2
26	J271025 замена: J901025	Болт с шайбой	2
28	7034770	Кронштейн	1
29	J901425	Болт	4
30	A590914	Пружинная шайба	4
31	7034771	Кронштейн	1
32	J011235	Болт с шайбой	2
32	J271235 замена: J901235	Болт с шайбой	2
35	A853188	Адаптер	1
35A	4506429	Уплотнительное кольцо	1
36	9173059	Шланг в сборе	1
36A	4265832	Шланг	1
36B	4327294	Защитный кожух	4
37	9173060	Шланг в сборе	1
37A	4402781	Шланг	1
37B	4327294	Защитный кожух	6
39	4208913	Угловой штуцер	1
39A	4509180	Уплотнительное кольцо	1
40	4200466	Адаптер	1
40A	4509180	Уплотнительное кольцо	1
44	4245076	Информационная табличка	1
44	4245758	Информационная табличка	1
47	J011230	Болт с шайбой	2
47	J271230 замена: J901230	Болт с шайбой	2
49	9178011	Шланг в сборе	1
49A	4405689	Шланг	1
49B	4327294	Защитный кожух	2
50	9178010	Шланг в сборе	1
50A	4407456	Шланг	1
50B	4327294	Защитный кожух	2
52	4455599	Клапан селектор	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX370MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
