Гидробак — HITACHI ZX370MTH

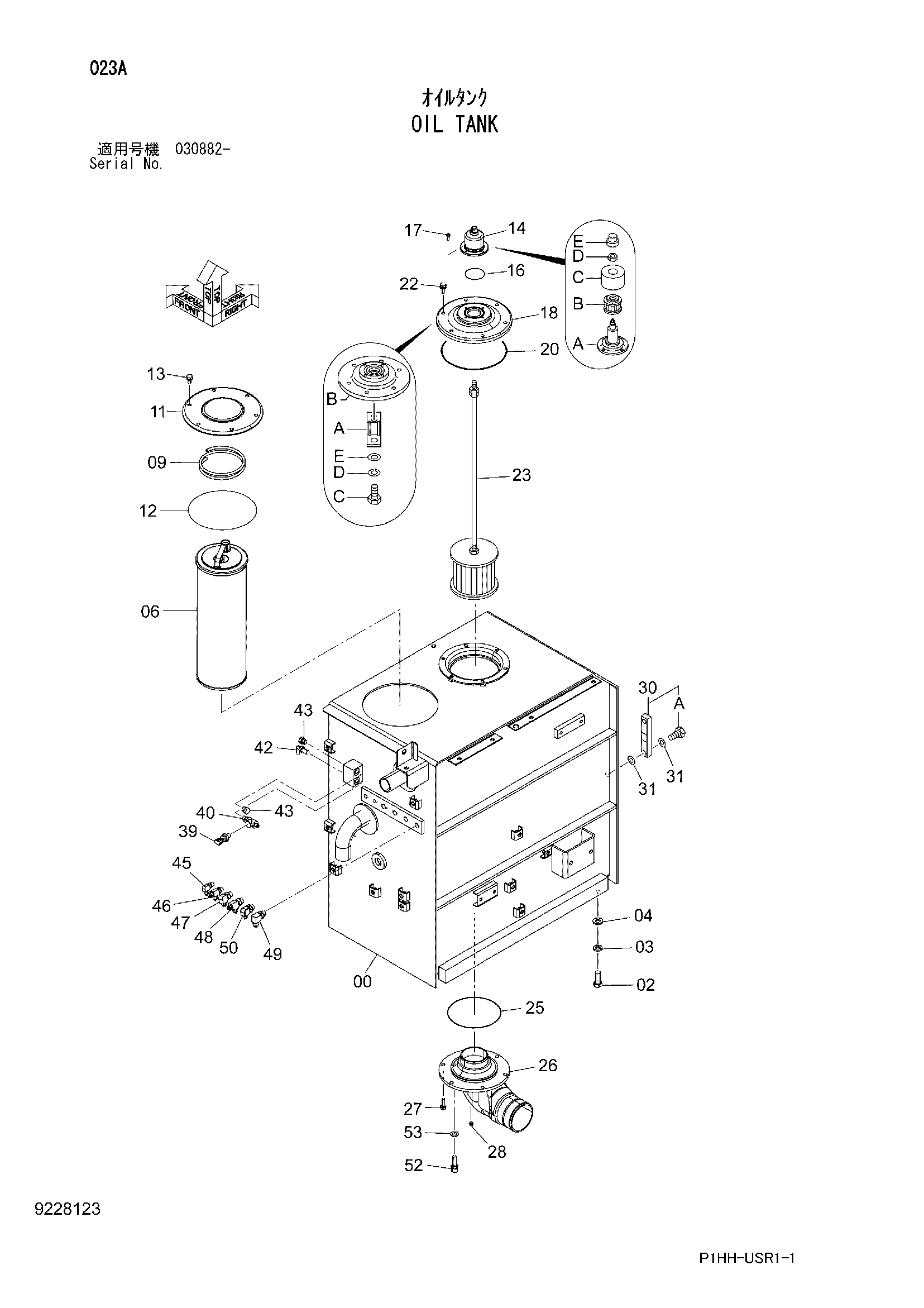

Заводская схема «Гидробак» для HITACHI ZX370MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5009005 | Гидробак | 1 |
| 02 | J901640 | Болт | 8 |
| 03 | A590916 | Пружинная шайба | 8 |
| 04 | J222016 | Шайба | 8 |
| 06 | 4443773 | Фильтрующий элемент | 1 |
| 09 | 4472673 | Пружина | 1 |
| 11 | 4440802 | Крышка | 1 |
| 12 | A810190 | Уплотнительное кольцо | 1 |
| 13 | J271035 | Болт с шайбой | 6 |
| 13A | J901035 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4434017 | Сапун | 1 |
| 14A | 4437833 | Корпус | 1 |
| 14B | 4437838 | Элемент | 1 |
| 14C | 4437837 | Крышка | 1 |
| 14D | 4371825 | Гайка | 1 |
| 14E | 4437836 | Колпачок | 1 |
| 16 | A810060 | Уплотнительное кольцо | 1 |
| 17 | J780616 | Болт с внутренним шестигранником | 4 |
| 18 | 9184556 | Крышка в сборе | 1 |
| 18A | 4408661 | Кронштейн | 1 |
| 18B | 1025093 | Крышка | 1 |
| 18C | 4350623 | Болт | 1 |
| 18D | 4225466 | Пружинная шайба | 1 |
| 18E | 4225472 | Плоская шайба | 1 |
| 20 | A810160 | Уплотнительное кольцо | 1 |
| 22 | J271025 | Болт с шайбой | 6 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 4426075 | Всасывающий фильтр | 1 |
| 25 | A810160 | Уплотнительное кольцо | 1 |
| 26 | 2045864 | Всасывающая трубка | 1 |
| 27 | J271030 | Болт с шайбой | 6 |
| 27A | J901030 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 94-2011 | Пробка | 1 |
| 30 | 8053499 | Указатель уровня | 1 |
| 30A | 4100967 | Болт | 2 |
| 31 | 449558 | Уплотнительная шайба | 4 |
| 39 | 4436535 | Датчик давления | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4364784 | Тройник | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4393192 | Угловой штуцер | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | A885002 | Пробка | 2 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 45 | A852322 | Угловой штуцер | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | A852422 | Тройник | 1 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 47 | A852333 | Угловой штуцер | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | A852433 | Тройник | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | A852334 | Угловой штуцер | 1 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | A852332 | Угловой штуцер | 1 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | 4250260 | Датчик | 1 |
| 53 | 4250261 | Прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX370MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
