Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение.)(моноблочный стрела) — HITACHI ZX370MTH

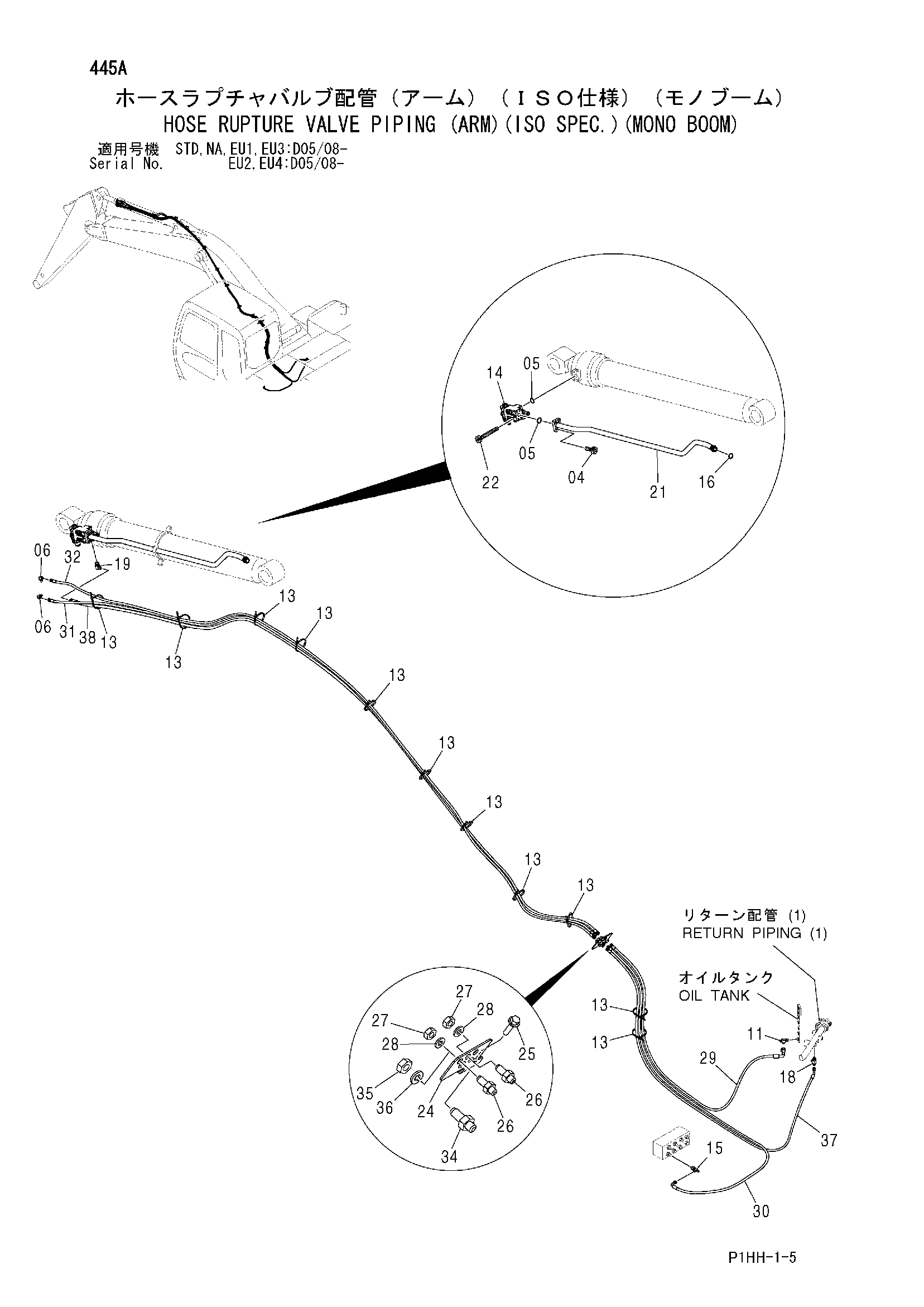

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение.)(моноблочный стрела)» для HITACHI ZX370MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | J781235 | Болт с внутренним шестигранником | 4 |
| 05 | A811035 | Уплотнительное кольцо | 2 |
| 06 | A852323 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852433 | Тройник | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4121859 | Ленточный зажим | 11 |
| 14 | 4454691 | Удерживающий клапан | 1 |
| 15 | 4246672 | Соединительный штуцер | 1 |
| 16 | 4187328 | Уплотнительное кольцо | 1 |
| 18 | 4234371 | Тройник | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852344 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 8092746 | Трубка | 1 |
| 22 | J781202 | Болт с внутренним шестигранником | 4 |
| 24 | 4649879 | Кронштейн | 1 |
| 25 | J271270 | Болт с шайбой | 1 |
| 25A | J901270 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | 4202532 | Адаптер | 2 |
| 27 | 4202531 | Гайка | 2 |
| 28 | A590914 | Пружинная шайба | 2 |
| 29 | 9260302 | Шланг в сборе | 1 |
| 29A | 4649941 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 7 |
| 30 | 9260303 | Шланг в сборе | 1 |
| 30A | 4649942 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 9 |
| 31 | 9260226 | Шланг в сборе | 1 |
| 31A | 4649776 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 15 |
| 32 | 9260222 | Шланг в сборе | 1 |
| 32A | 4649771 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 15 |
| 34 | 4315207 | Адаптер | 1 |
| 35 | 4316589 | Гайка | 1 |
| 36 | A590920 | Пружинная шайба | 1 |
| 37 | 9260304 | Шланг в сборе | 1 |
| 37A | 4649943 | Шланг | 1 |
| 37B | 4327294 | Защитный кожух | 7 |
| 38 | 9260223 | Шланг в сборе | 1 |
| 38A | 4649772 | Шланг | 1 |
| 38B | 4327294 | Защитный кожух | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX370MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
