BEH стрела трубопроводы (гидромолот, гидроножницы)<350> — HITACHI ZX370MTH

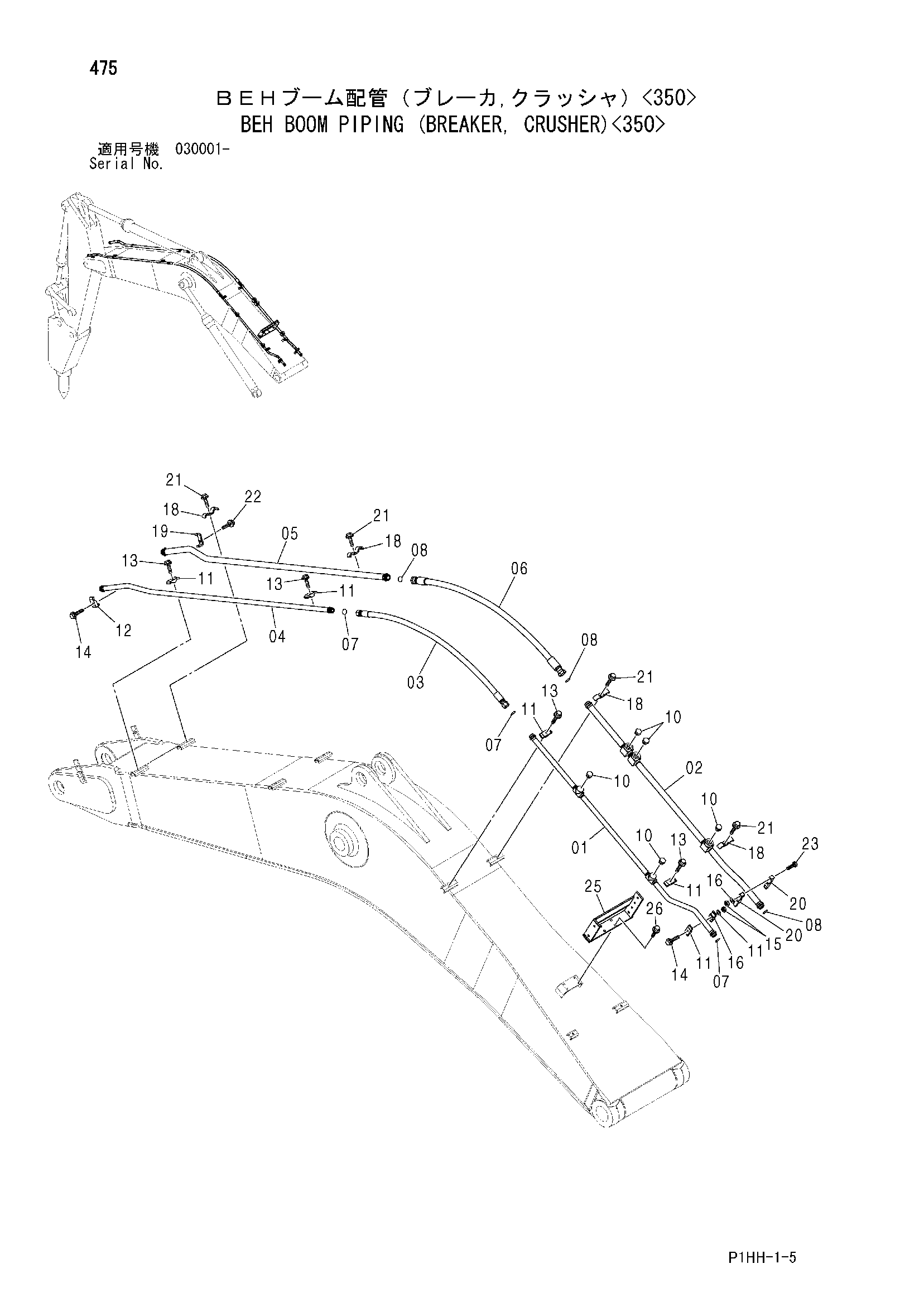

Заводская схема «BEH стрела трубопроводы (гидромолот, гидроножницы)<350>» для HITACHI ZX370MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8085879 | Трубка | 1 |
| 02 | 8088526 | Трубка | 1 |
| 03 | 4286817 | Шланг | 1 |
| 04 | 8095751 | Трубка | 1 |
| 05 | 8095750 | Трубка | 1 |
| 06 | 4475426 | Шланг | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 3 |
| 08 | 4187329 | Уплотнительное кольцо | 3 |
| 10 | A885008 | Пробка | 5 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4189860 | Хомут трубки | 6 |
| 12 | 4190127 | Хомут трубки | 1 |
| 13 | J271270 | Болт с шайбой | 4 |
| 13A | J901270 | Болт | 1 |
| 13B | J222012 | Плоская шайба | 1 |
| 14 | J271275 | Болт с шайбой | 2 |
| 14A | J901275 | Болт | 1 |
| 14B | J222012 | Плоская шайба | 1 |
| 15 | J950012 | Гайка | 3 |
| 16 | A590912 | Пружинная шайба | 3 |
| 18 | 4416487 | Хомут | 4 |
| 19 | 4053698 | Хомут трубки | 1 |
| 20 | 4347727 | Хомут трубки | 2 |
| 21 | J271255 | Болт с шайбой | 4 |
| 21A | J901255 | Болт | 1 |
| 21B | J222012 | Плоская шайба | 1 |
| 22 | J271280 | Болт с шайбой | 1 |
| 22A | J901280 | Болт | 1 |
| 22B | J222012 | Плоская шайба | 1 |
| 23 | J901285 | Болт | 2 |
| 25 | 8085282 | Кронштейн | 1 |
| 26 | J271245 | Болт с шайбой | 4 |
| 26A | J901245 | Болт | 1 |
| 26B | J222012 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX370MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
