Напорные трубопроводы — HITACHI ZX370MTH

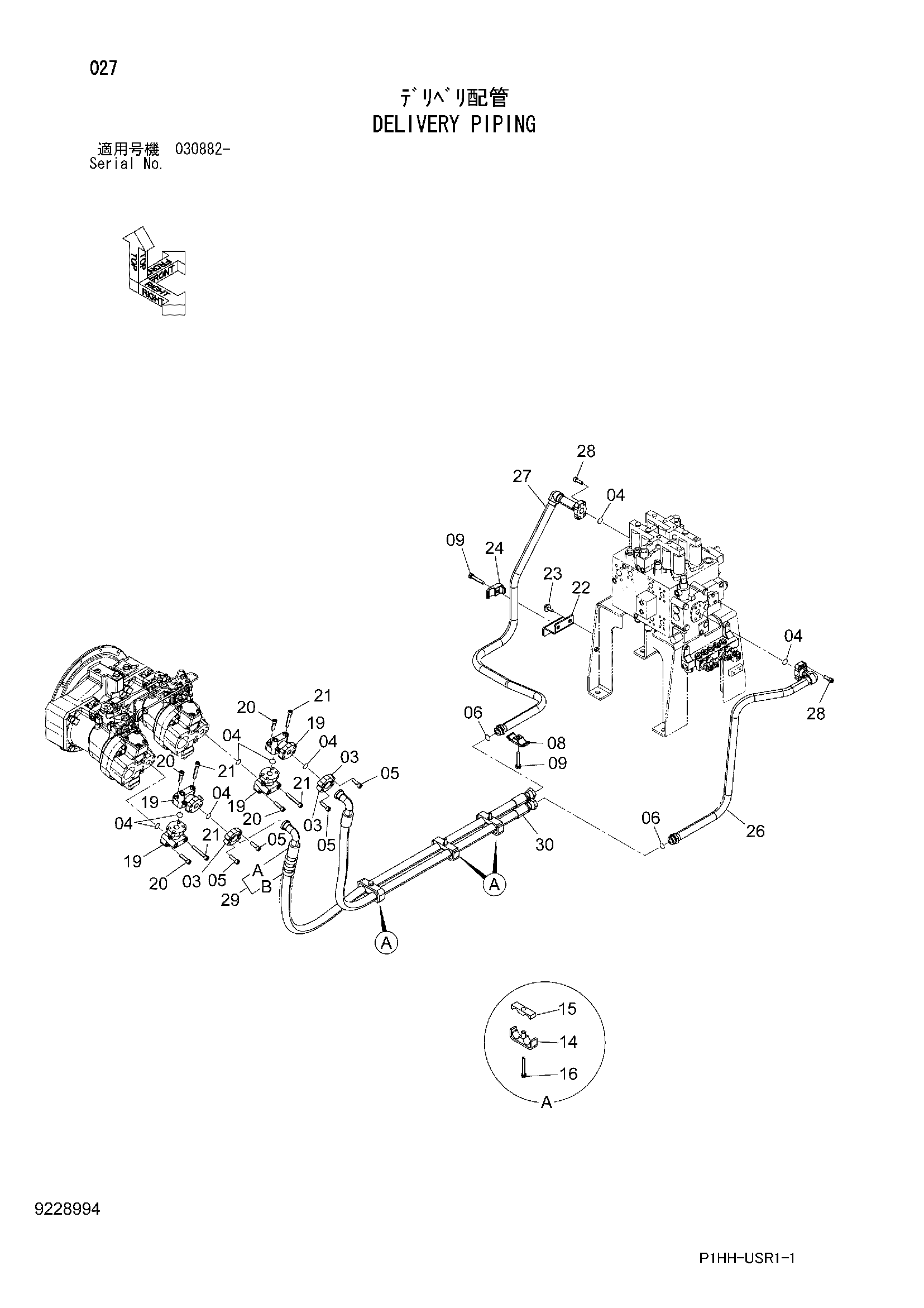

Заводская схема «Напорные трубопроводы» для HITACHI ZX370MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4085560 | Разъёмный фланец | 4 |
| 04 | 966993 | Уплотнительное кольцо | 8 |
| 05 | J781240 | Болт с внутренним шестигранником | 8 |
| 06 | 4187328 | Уплотнительное кольцо | 2 |
| 08 | 4189860 | Хомут трубки | 1 |
| 09 | J271270 | Болт с шайбой | 2 |
| 09A | J901270 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 14 | 8065749 | Хомут | 3 |
| 15 | 3075326 | Резиновая прокладка | 3 |
| 16 | J271290 | Болт с шайбой | 3 |
| 16A | J901290 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 19 | 2035088 | Коллектор | 4 |
| 20 | J781245 | Болт с внутренним шестигранником | 8 |
| 21 | J781280 | Болт с внутренним шестигранником | 8 |
| 22 | 9756314 | Кронштейн | 1 |
| 23 | J281035 | Болт с шайбой | 2 |
| 23A | J901035 | Болт | 1 |
| 23B | 4486055 | Шайба | 1 |
| 24 | 4190127 | Хомут трубки | 1 |
| 26 | 8083713 | Трубка | 1 |
| 27 | 8083714 | Трубка | 1 |
| 28 | J781235 | Болт с внутренним шестигранником | 8 |
| 29 | 9231597 | Шланг в сборе | 1 |
| 29A | 4610099 | Шланг | 1 |
| 29B | 4327294 | Защитный кожух | 3 |
| 30 | 4411780 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX370MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
