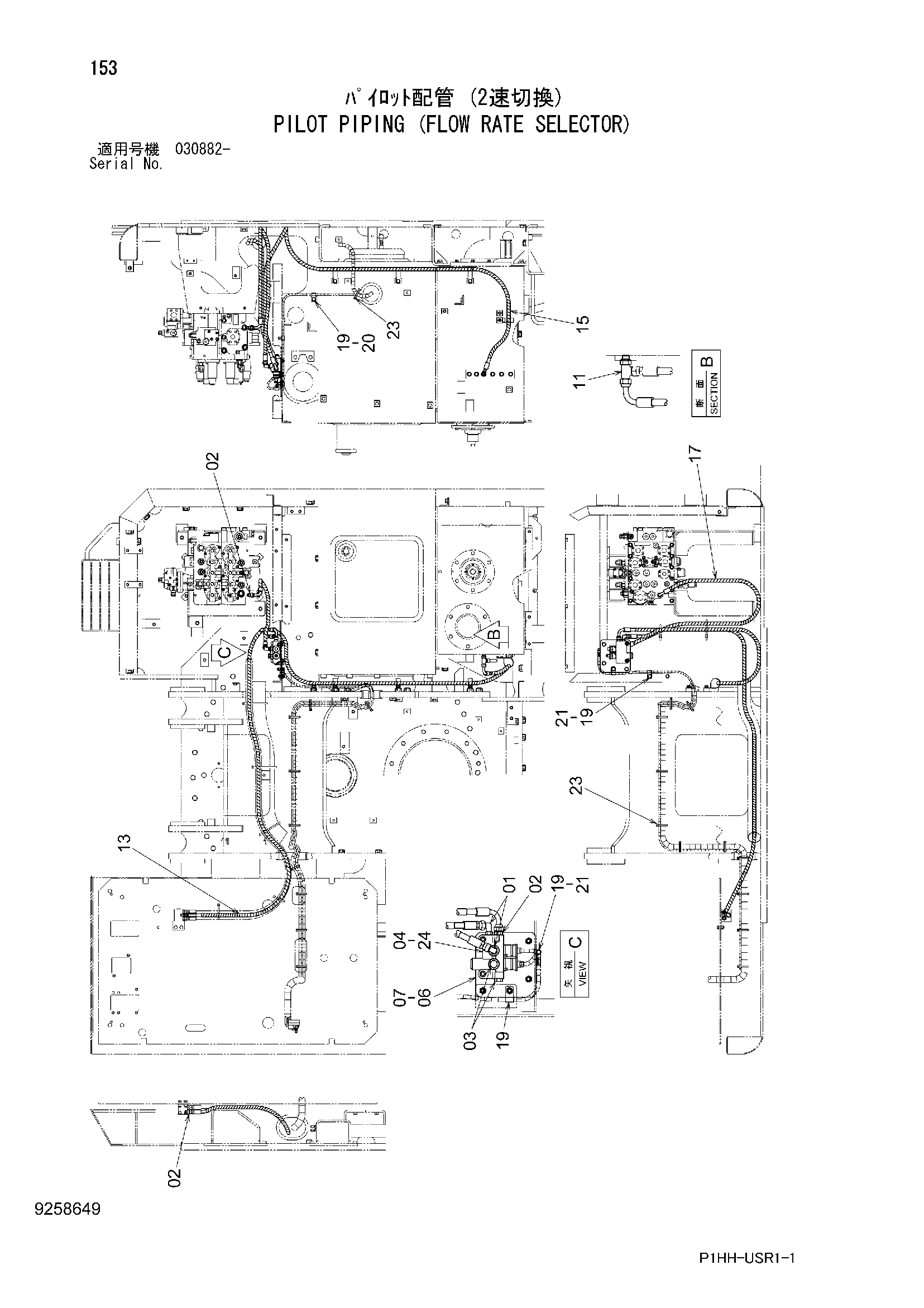

Пилотные гидролинии (поток производительность селектор) — HITACHI ZX370MTH
Заводская схема «Пилотные гидролинии (поток производительность селектор)» для HITACHI ZX370MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852323 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852123 | Адаптер | 3 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4093624 | Пробка | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | J781060 | Болт с внутренним шестигранником | 2 |
| 06 | 8081431 | Кронштейн | 1 |
| 07 | J271030 | Болт с шайбой | 4 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 11 | 4205363 | Тройник | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 9193583 | Шланг в сборе | 1 |
| 13A | 4375338 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 7 |
| 15 | 9193584 | Шланг в сборе | 1 |
| 15A | 4442561 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 7 |
| 17 | 9193585 | Шланг в сборе | 1 |
| 17A | 4382135 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 4 |
| 19 | 4190261 | Зажим | 4 |
| 20 | J271020 | Болт с шайбой | 1 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J271025 | Болт с шайбой | 2 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4055312 | Ленточный зажим | 12 |
| 24 | 9218275 | Электромагнитный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX370MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
