Обратные трубопроводы (1) — HITACHI ZX370MTH

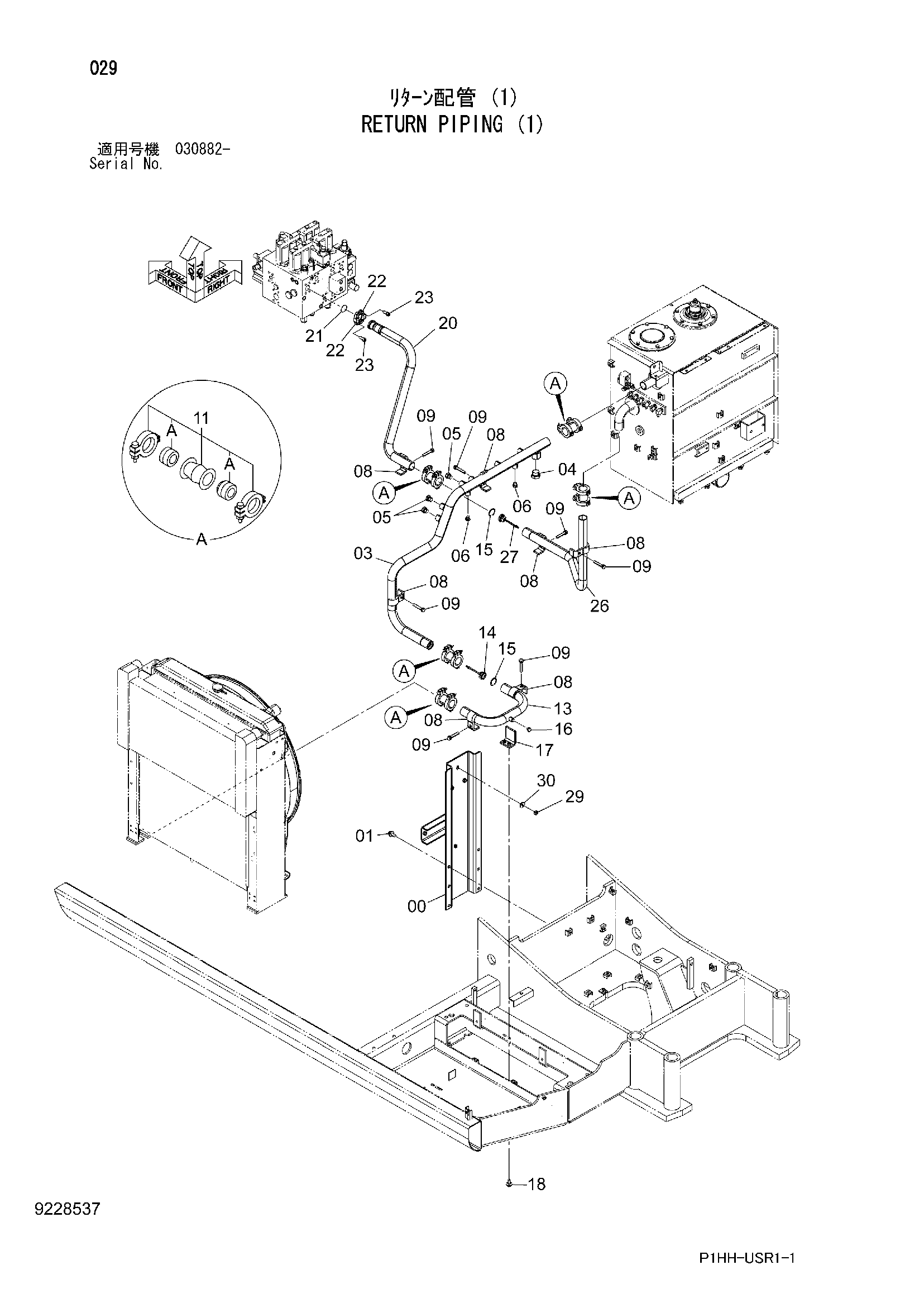

Заводская схема «Обратные трубопроводы (1)» для HITACHI ZX370MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8092916 | Кронштейн | 1 |
| 01 | J281235 | Болт с шайбой | 6 |
| 01A | J901235 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 03 | 7044632 | Обратная трубка | 1 |
| 04 | 4113926 | Пробка | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4174541 | Пробка | 3 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4092534 | Пробка | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4053697 | Хомут трубки | 7 |
| 09 | J271270 | Болт с шайбой | 7 |
| 09A | J901270 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 4067834 | Муфта | 5 |
| 11A | 4196260 | Уплотнение кольцо | 2 |
| 13 | 9761167 | Обратная трубка | 1 |
| 14 | 4324256 | Клапан | 1 |
| 15 | 991718 | Стопорное кольцо | 2 |
| 16 | A885002 | Пробка | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 9759265 | Кронштейн | 1 |
| 18 | J281035 | Болт с шайбой | 2 |
| 18A | J901035 | Болт | 1 |
| 18B | 4486055 | Шайба | 1 |
| 20 | 7037750 | Обратная трубка | 1 |
| 21 | 4508805 | Уплотнительное кольцо | 1 |
| 22 | 4154614 | Разъёмный фланец | 2 |
| 23 | J781230 | Болт с внутренним шестигранником | 4 |
| 26 | 8078690 | Обратная трубка | 1 |
| 27 | 4387143 | Клапан | 1 |
| 29 | J950012 | Гайка | 1 |
| 30 | 449490 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX370MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
