Механизм поворота — HITACHI ZX370MTH

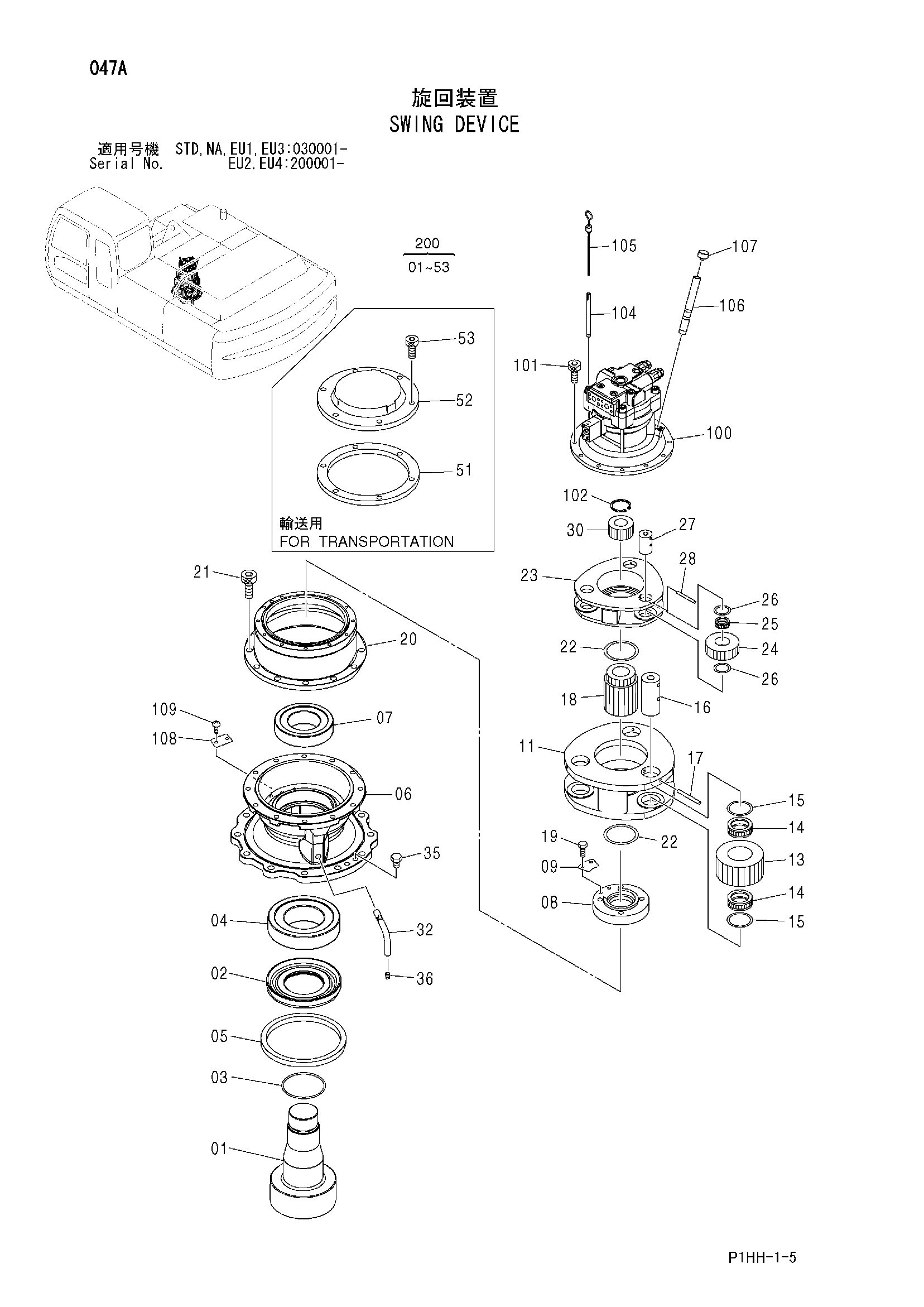

Заводская схема «Механизм поворота» для HITACHI ZX370MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	2044704	Вал проп.	1
02	3088071	Втулка	1
03	4412650	Уплотнительное кольцо	1
04	4430716	Роликовый подшипник	1
05	4430715	Масляное уплотнение	1
06	1027932	Корпус	1
07	4402481	Роликовый подшипник	1
08	3088070	Гайка	1
09	4430563	Стопорная пластина	1
11	2044703	Водило	1
13	3088069	Планетарная шестерня	3
14	4445254	Игольчатый подшипник	6
15	4430663 замена: 4644567	Упорная пластина	6
15	4644567	Упорная пластина	6
16	4430714	Палец	3
17	4404947	Пружинный штифт	3
18	3075692	Солнечная шестерня	1
19	J901016	Болт	2
20	1027953	Коронная шестерня	1
21	M342050	Болт с внутренним шестигранником	12
22	4194454	Упорная пластина	2
23	1027952	Водило	1
24	3088063	Планетарная шестерня	3
25	4190117	Игольчатый подшипник	3
26	4430667	Упорная пластина	6
27	4144558	Палец	3
28	4144525	Пружинный штифт	3
30	3088062	Солнечная шестерня	1
32	3088126	Трубка	1
35	4445354	Пробка	2
36	94-2012	Пробка	1
51	3080001	Манжета	1
52	3080000	Крышка	1
53	M341228 замена: 4614096	Болт с внутренним шестигранником	4
53	4614096	Болт с внутренним шестигранником	4
100	4419718	Гидромотор	1
101	M341228	Болт с внутренним шестигранником	12
101	4614096	Болт с внутренним шестигранником	12
102	959499	Стопорное кольцо	1
104	4264452	Трубка	1
105	3074223	Указатель уровня	1
106	4388529	Трубка	1
107	4343365	Колпачок	1
108	3053093	Информационная табличка	1
109	M492564	Приводной винт	2
200	9204194	Механизм поворота	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX370MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
