Быстросъёмное устройство трубопроводы (основной)<350, MTH>[EU3, EU4] — HITACHI ZX370MTH

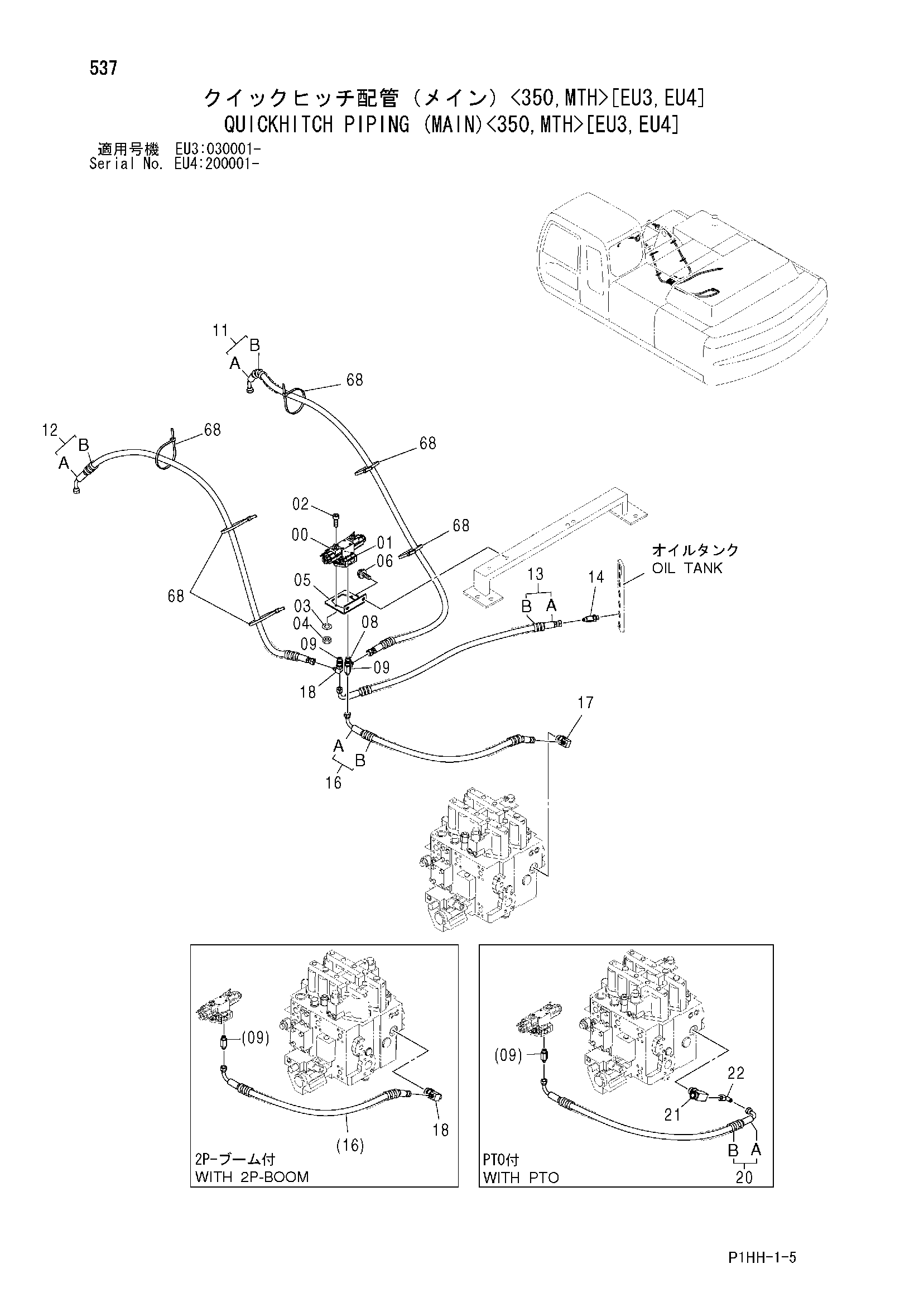

Заводская схема «Быстросъёмное устройство трубопроводы (основной)<350, MTH>[EU3, EU4]» для HITACHI ZX370MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Быстросъёмное устройство трубопроводы (основной)<350, MTH>[EU3, EU4] HITACHI ZX370MTH](/catalog-drawings/0e/0e8bce7d-b338-415b-9d0b-599fd15c2ce3.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4602676 | Электромагнитный клапан | 1 |
| 01 | 4465103 | Пластина клапан | 1 |
| 02 | J780625 | Болт с внутренним шестигранником | 2 |
| 03 | A590906 | Пружинная шайба | 2 |
| 04 | M500605 | Гайка | 2 |
| 05 | 4291461 | Кронштейн | 1 |
| 06 | J271020 | Болт с шайбой | 2 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Плоская шайба | 1 |
| 08 | A852333 | Угловой штуцер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4276965 | Адаптер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 9234902 | Шланг в сборе | 1 |
| 11A | 4387816 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 5 |
| 12 | 9198956 | Шланг в сборе | 1 |
| 12A | 4451536 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 3 |
| 13 | 9233400 | Шланг в сборе | 1 |
| 13A | 4313342 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 2 |
| 14 | 4208909 | Тройник | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 9226247 | Шланг в сборе | 1 |
| 16A | 4311054 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 2 |
| 17 | 4614144 | Угловой штуцер | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4614185 | Тройник | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 9234901 | Шланг в сборе | 1 |
| 20A | 4614186 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 3 |
| 21 | 4477896 | Тройник | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4239976 | Унион S | 1 |
| 68 | 4121859 | Ленточный зажим | 6 |
| 75 | 3099352 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX370MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
