Крышка (9) — HITACHI ZX370MTH

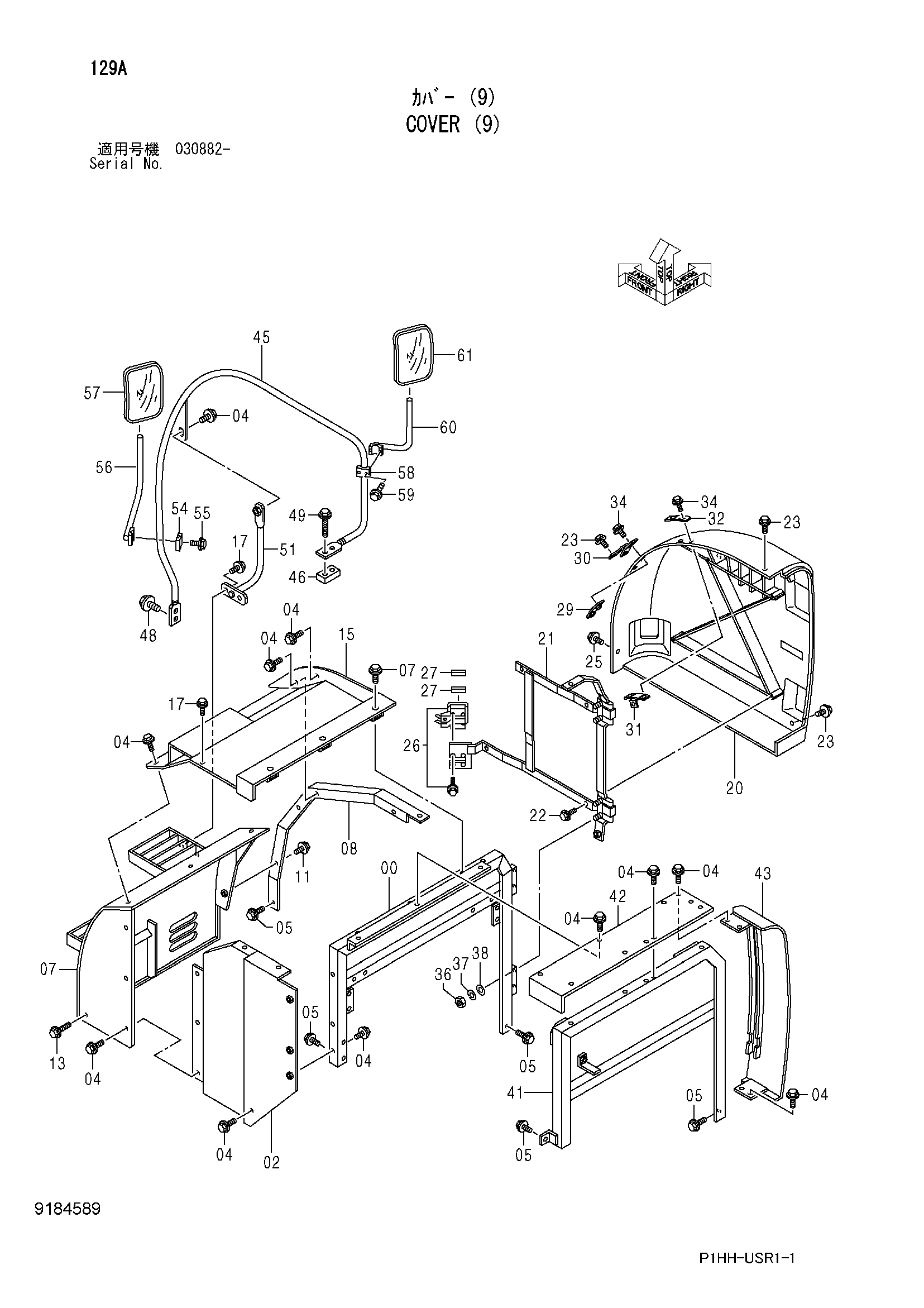

Заводская схема «Крышка (9)» для HITACHI ZX370MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6018929	Опора	1
02	7037833	Крышка	1
04	J031030	Болт с шайбой	25
04	J281030 замена: J901030	Болт с шайбой	25
05	J031235	Болт с шайбой	5
05	J281235 замена: J901235	Болт с шайбой	5
07	6018928	Крышка	1
08	7037832	Опора	1
11	J031035	Болт с шайбой	2
11	J281035 замена: J901035	Болт с шайбой	2
13	J031250	Болт с шайбой	1
13	J281250 замена: J901250	Болт с шайбой	1
15	7037834	Крышка	1
17	J021030	Болт с шайбой	7
17	J271030 замена: J901030	Болт с шайбой	7
20	2045122	Крышка	1
21	7037835	Рама	1
22	J050820	Болт с шайбой	4
22	J780820	Болт с внутренним шестигранником	4
23	J021025	Болт с шайбой	3
23	J271025 замена: J901025	Болт с шайбой	3
25	J031040	Болт с шайбой	1
25	J281040 замена: J901040	Болт с шайбой	1
26	4359353	Раткх	1
27	4376232	Резиновая прокладка	2
29	9754081	Кронштейн	1
30	9754082	Кронштейн	1
31	9754083	Кронштейн	1
32	4431906	Кронштейн	1
34	J020825	Болт с шайбой	4
34	J260825 замена: J900825	Болт с шайбой	4
36	J950010	Гайка	4
37	A590910	Пружинная шайба	4
38	A590110	Плоская шайба	4
41	6018930	Опора	1
42	3088342	Крышка	1
43	6018931	Крышка	1
45	7037797	Стойка	1
46	4431905	Проставка	1
48	J011230	Болт с шайбой	2
48	J271230 замена: J901230	Болт с шайбой	2
49	J011260	Болт с шайбой	2
49	J271260 замена: J901260	Болт с шайбой	2
51	8077828	Стойка	1
54	4373196	Хомут	1
55	J010845	Болт с шайбой	2
55	J260845 замена: J900845	Болт с шайбой	2
56	8080677	Стойка	1
57	4416704	Зеркало	1
58	4373196	Хомут	1
59	J010845	Болт с шайбой	2
59	J260845 замена: J900845	Болт с шайбой	2
60	8074788	Стойка	1
61	4416704	Зеркало	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX370MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
