Инструмент короб крышка — HITACHI ZX360W-3

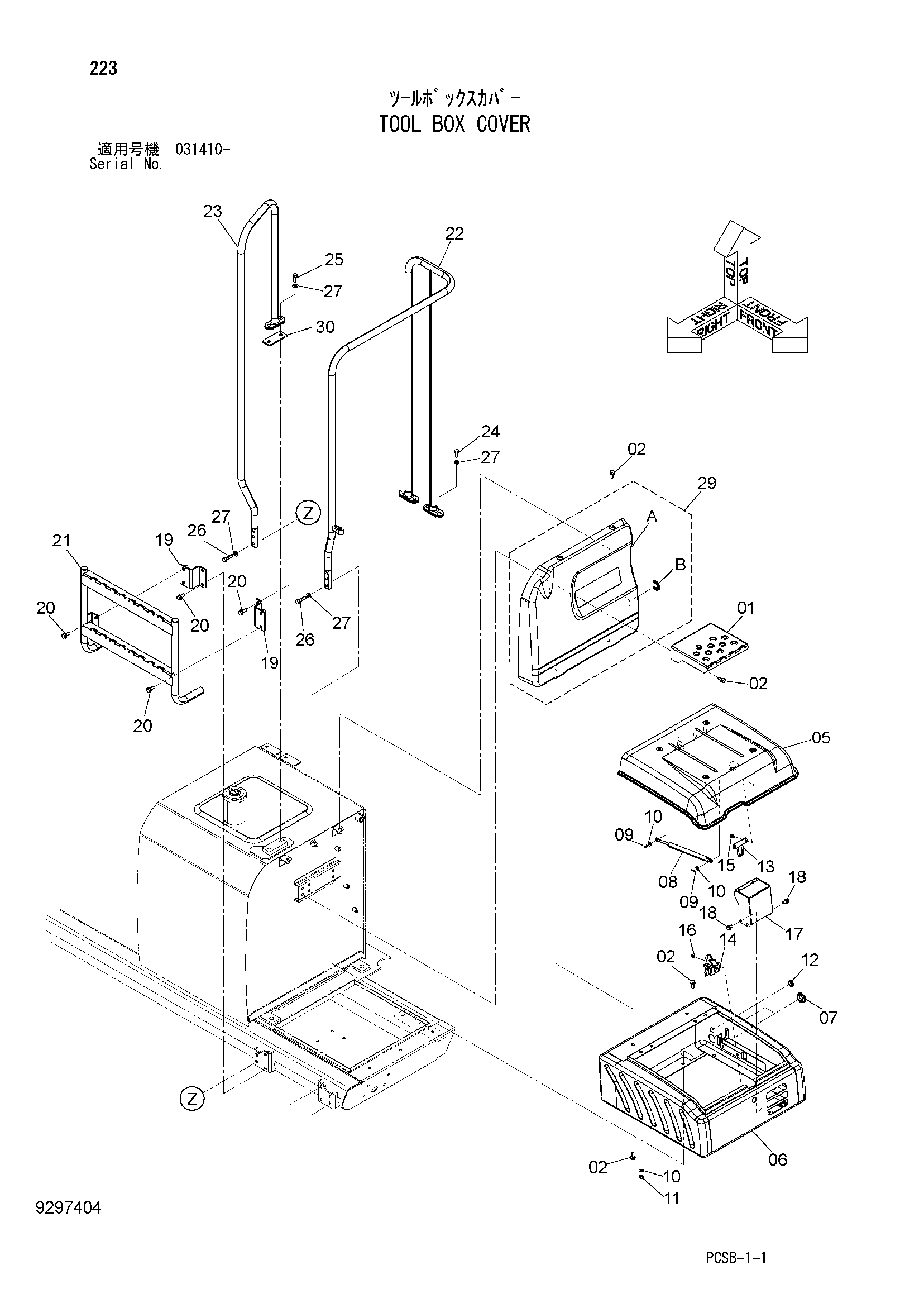

Заводская схема «Инструмент короб крышка» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7049994 | Ступень | 1 |
| 02 | J271030 | Болт с шайбой | 13 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 05 | 8100523 | Крышка | 1 |
| 06 | 6023720 | Ящик для инструментов | 1 |
| 07 | 4276215 | Резиновая втулка | 2 |
| 08 | 4352457 | Стойка | 1 |
| 09 | 4022697 | Стопорный палец | 2 |
| 10 | A590110 | Плоская шайба | 6 |
| 11 | J950010 | Гайка | 4 |
| 12 | 4613243 | Резиновая втулка | 1 |
| 13 | 8100524 | Защёлка | 1 |
| 14 | 4631659 | Замок | 1 |
| 15 | J260816 | Болт с шайбой | 2 |
| 15A | J900816 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | J260614 | Болт с шайбой | 2 |
| 16A | J900614 | Болт | 1 |
| 16B | A590106 | Плоская шайба | 1 |
| 17 | 7055893 | Крышка | 1 |
| 18 | J271025 | Болт с шайбой | 3 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 8116105 | Кронштейн | 2 |
| 20 | J271235 | Болт с шайбой | 8 |
| 20A | J901235 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 7055873 | Поручень | 1 |
| 22 | 7055835 | Стойка | 1 |
| 23 | 7055836 | Стойка | 1 |
| 24 | J921230 | Болт | 4 |
| 25 | J921235 | Болт | 2 |
| 26 | J921250 | Болт | 4 |
| 27 | J222012 | Шайба | 10 |
| 29 | 9278338 | Крышка | 1 |
| 29A | 7052919 | Крышка | 1 |
| 29B | 4651835 | Уплотнительная окантовка | 1 |
| 30 | 4693403 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
