Пилотные гидролинии (C) — HITACHI ZX360W-3

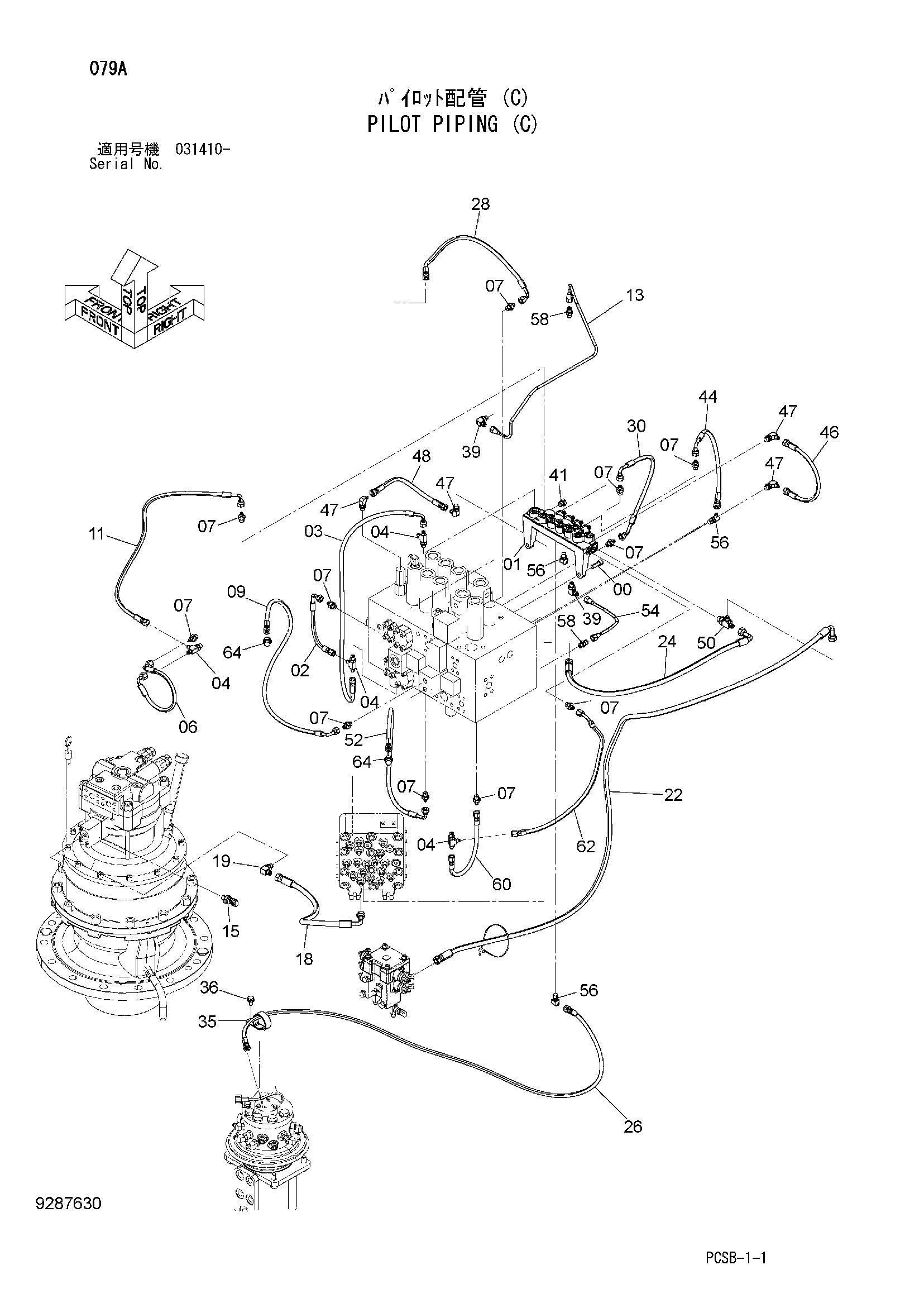

Заводская схема «Пилотные гидролинии (C)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J781030 | Болт с внутренним шестигранником | 2 |
| 01 | 9246518 | Электромагнитный клапан | 1 |
| 02 | 4608947 | Шланг | 1 |
| 03 | 4656049 | Шланг | 1 |
| 04 | A852422 | Тройник | 4 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4427351 | Шланг | 1 |
| 07 | A852122 | Адаптер | 11 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4656045 | Шланг | 1 |
| 11 | 4630947 | Шланг | 1 |
| 13 | 3103186 | Трубка | 1 |
| 15 | 4436535 | Датчик давления | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4657030 | Шланг | 1 |
| 19 | A852323 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4377930 | Шланг | 1 |
| 24 | 4246324 | Шланг | 1 |
| 26 | 4671532 | Шланг | 1 |
| 28 | 4656044 | Шланг | 1 |
| 30 | 4643029 | Шланг | 1 |
| 35 | 4190265 | Зажим | 1 |
| 36 | J271020 | Болт с шайбой | 1 |
| 36A | J901020 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 39 | 4293950 | Угловой штуцер | 2 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 41 | A885002 | Пробка | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4313239 | Шланг | 1 |
| 46 | 4452733 | Шланг | 1 |
| 47 | A852322 | Угловой штуцер | 4 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4245115 | Шланг | 1 |
| 50 | A852433 | Тройник | 1 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | 4665171 | Шланг | 1 |
| 54 | 4625323 | Трубка | 1 |
| 56 | A852222 | Угловой штуцер | 3 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 58 | 4255304 | Штуцер трубки | 2 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
| 60 | 4643812 | Шланг | 1 |
| 62 | 4672152 | Шланг | 1 |
| 64 | A852132 | Адаптер | 2 |
| 64A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
