Электрооборудование (B)[JPN] — HITACHI ZX360W-3

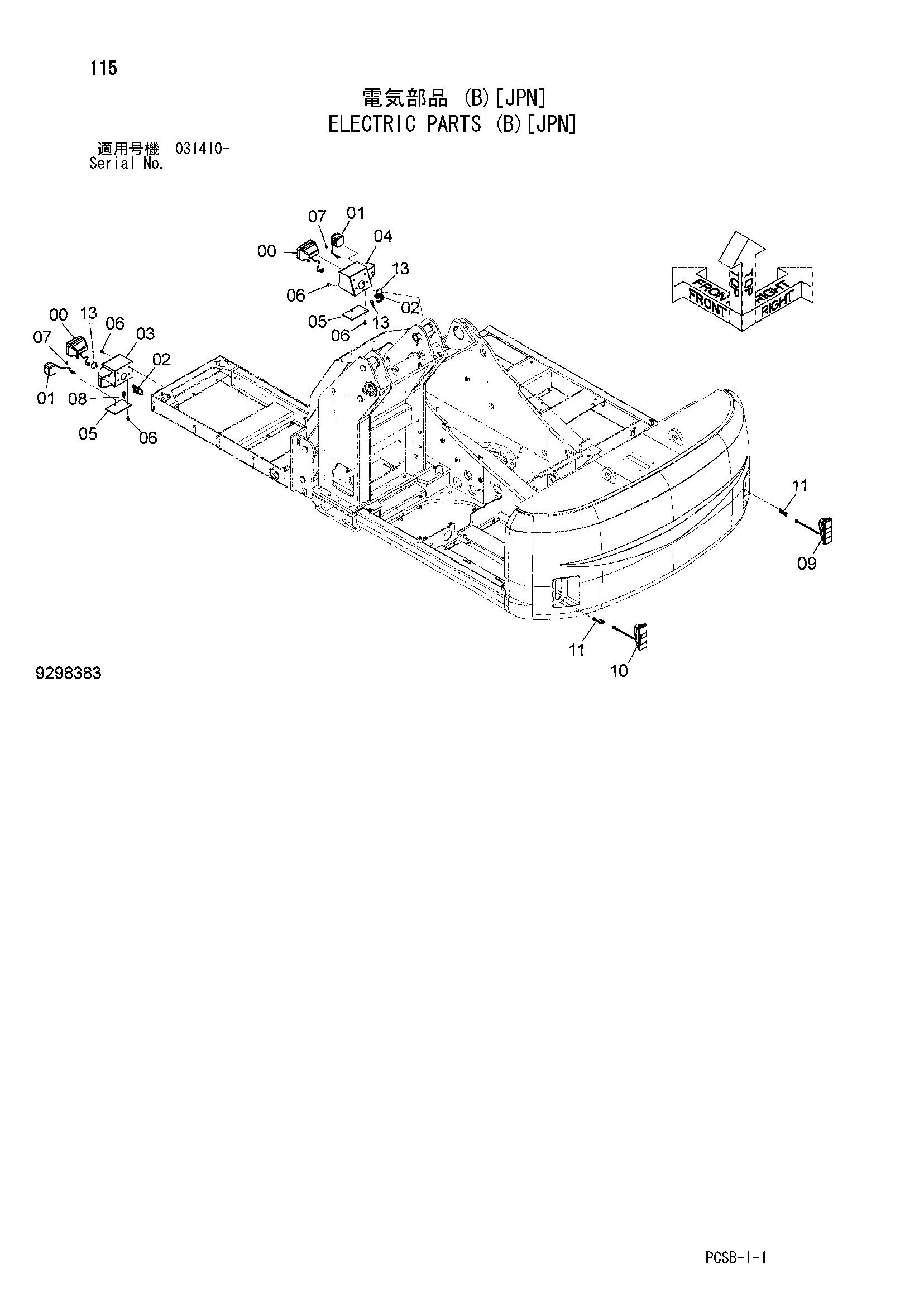

Заводская схема «Электрооборудование (B)[JPN]» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование (B)[JPN] HITACHI ZX360W-3](/catalog-drawings/96/966eb281-ecd8-4e48-80c9-e8373d9f1559.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4436232 | Фара | 2 |
| 01 | 4647522 | Фонарь передний | 2 |
| 02 | 4646573 | Жгут проводов | 2 |
| 03 | 6026824 | Крышка | 1 |
| 04 | 6024434 | Крышка | 1 |
| 05 | 4650310 | Пластина | 2 |
| 06 | J271030 | Болт с шайбой | 12 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | A590112 | Плоская шайба | 2 |
| 08 | 4610592 | Кронштейн | 1 |
| 09 | 4649160 | Фонарь задний | 1 |
| 10 | 4649402 | Фонарь задний | 1 |
| 11 | 4689890 | Жгут проводов | 2 |
| 13 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
