Пилотные гидролинии (I) — HITACHI ZX360W-3

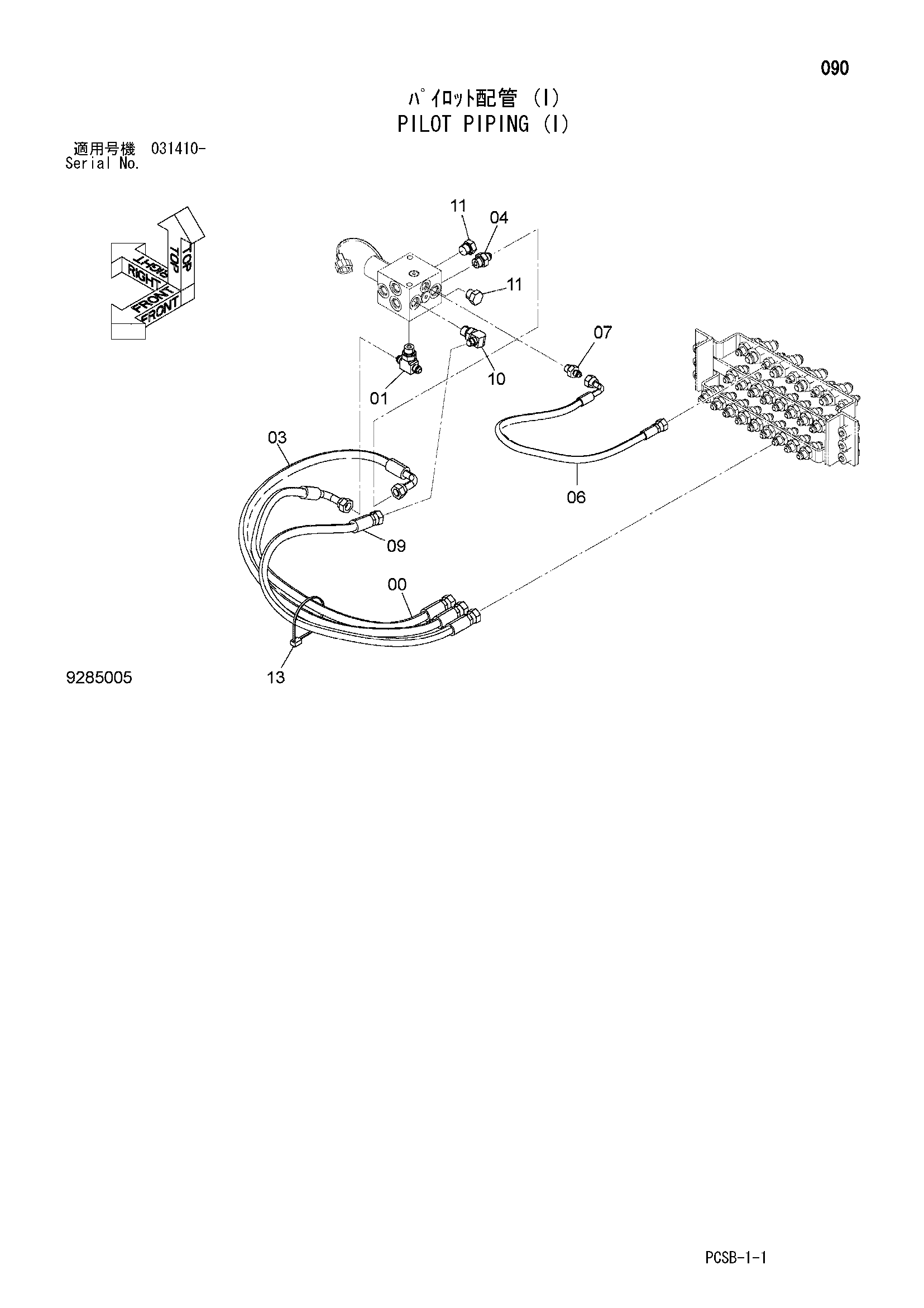

Заводская схема «Пилотные гидролинии (I)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4678478 | Шланг | 1 |
| 01 | A852533 | Тройник | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4678476 | Шланг | 1 |
| 04 | 4261938 | Фильтр | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4678477 | Шланг | 1 |
| 07 | A852122 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4678479 | Шланг | 1 |
| 10 | A852333 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A885003 | Пробка | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
