Стрела (9.7m) — HITACHI ZX360W-3

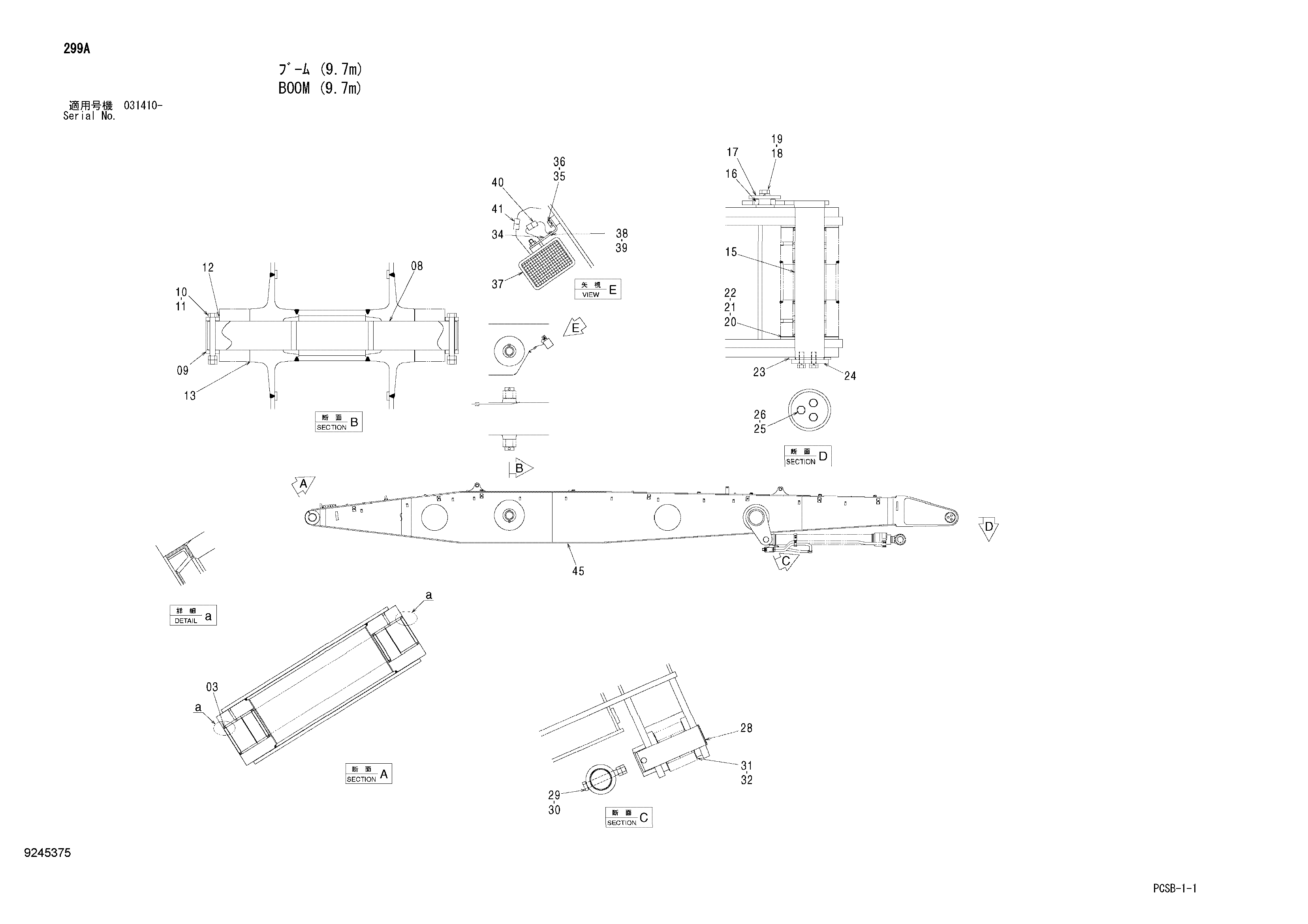

Заводская схема «Стрела (9.7m)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4085479 | Пылезащитное уплотнение | 2 |
| 08 | 3079491 | Палец | 1 |
| 09 | 4205110 | Ограничитель | 2 |
| 10 | 4435584 | Стопорный палец | 2 |
| 11 | J950020 | Гайка | 4 |
| 12 | 4450015 | Упорная пластина | 2 |
| 13 | 4445637 | Упорная пластина | 2 |
| 15 | 8092014 | Палец | 1 |
| 16 | 4611688 | Блок | 1 |
| 17 | 4611733 | Пластина | 1 |
| 18 | J922245 | Болт | 1 |
| 19 | J257222 | Пружинная шайба | 1 |
| 20 | 4445635 | Упорная пластина | 2 |
| 21 | 4445636 | Упорная пластина | 1 |
| 22 | 4460373 | Упорная пластина | 1 |
| 23 | 4611648 | Проставка | 1 |
| 24 | 4611642 | Ограничитель | 1 |
| 25 | J921850 | Болт | 3 |
| 26 | J257218 | Пружинная шайба | 3 |
| 28 | 3103789 | Палец | 2 |
| 29 | 4435126 | Стопорный палец | 2 |
| 30 | J950020 | Гайка | 4 |
| 31 | 4444286 | Упорная пластина | 4 |
| 32 | 4444287 | Упорная пластина | 2 |
| 34 | 4224631 | Кронштейн | 1 |
| 35 | J901425 | Болт | 1 |
| 36 | A590914 | Пружинная шайба | 1 |
| 37 | 4336570 | Фара | 1 |
| 37A | 4326801 | Ленс блок | 1 |
| 37B | 4326802 | Рама | 1 |
| 37C | 4285648 | Лампа | 1 |
| 37D | 4326803 | Прокладка | 1 |
| 37E | 4307026 | Шайба | 1 |
| 37F | 4307027 | Винт | 4 |
| 37G | A590114 | Плоская шайба | 1 |
| 37H | A590914 | Пружинная шайба | 1 |
| 37I | J952014 | Гайка | 1 |
| 38 | M430613 | Винт | 1 |
| 39 | A590906 | Пружинная шайба | 1 |
| 40 | 4254604 | Жгут проводов | 1 |
| 41 | 4447624 | Жгут проводов | 1 |
| 45 | 6023786 | Стрела | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
