Крышка (5) — HITACHI ZX360W-3

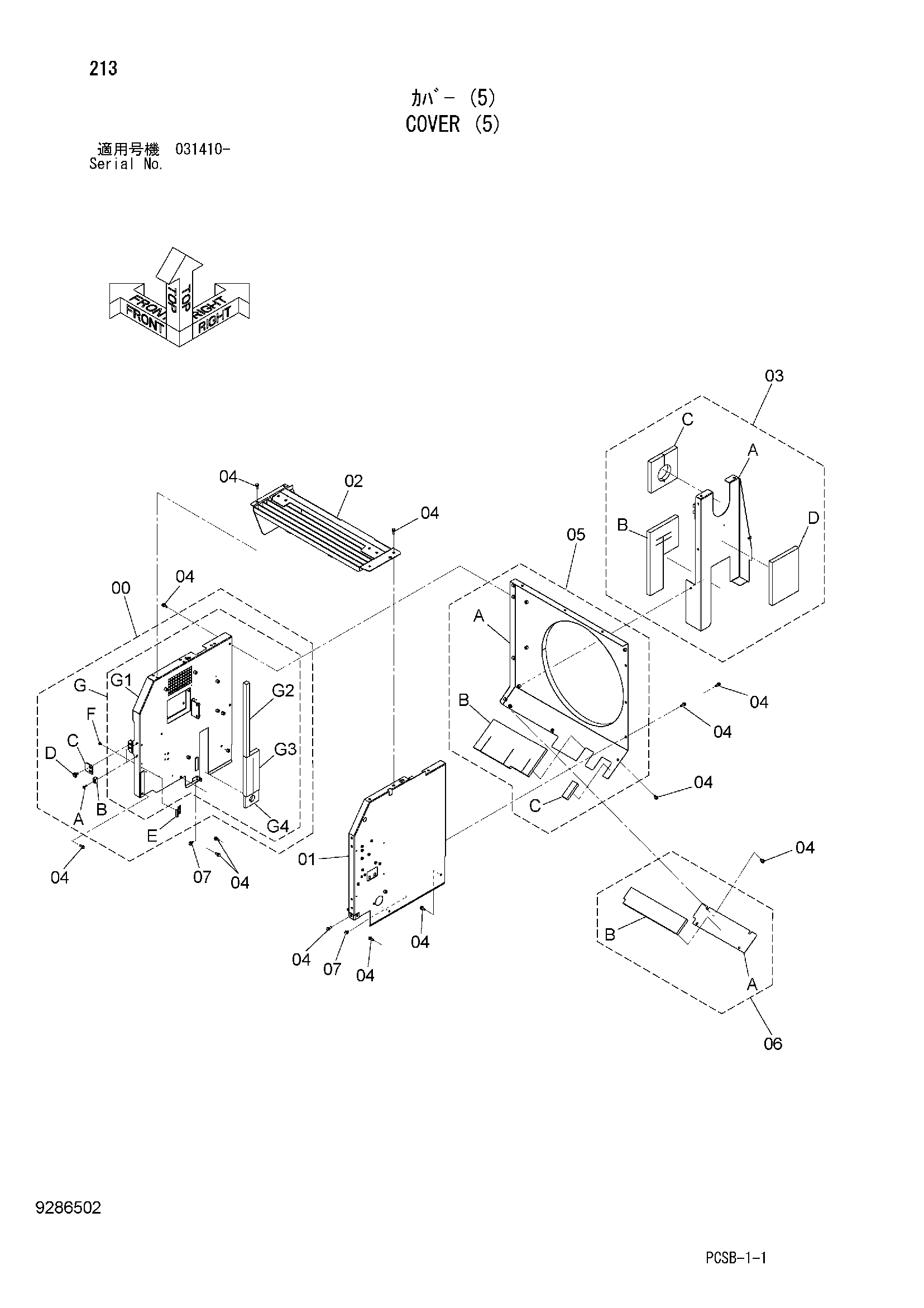

Заводская схема «Крышка (5)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9286646 | Крышка | 1 |
| 00A | J260635 | Болт с шайбой | 4 |
| 00A1 | J900635 | Болт | 1 |
| 00A2 | A590106 | Плоская шайба | 1 |
| 00B | 4652573 | Ограничитель | 2 |
| 00C | 4638905 | Ограничитель | 1 |
| 00D | J281030 | Болт с шайбой | 2 |
| 00D1 | J901030 | Болт | 1 |
| 00D1 | 4486055 | Шайба | 1 |
| 00E | 9765335 | Ограничитель | 1 |
| 00F | J260816 | Болт с шайбой | 2 |
| 00F1 | J900816 | Болт | 1 |
| 00F2 | A590108 | Плоская шайба | 1 |
| 00G | 8112143 | Крышка | 1 |
| 00G1 | 6026049 | Крышка | 1 |
| 00G2 | 4627987 | Резиновая прокладка | 1 |
| 00G3 | 4639286 | Резиновая прокладка | 1 |
| 00G4 | 4655282 | Резиновая прокладка | 1 |
| 01 | 8112144 | Крышка | 1 |
| 02 | 7054184 | Крышка | 1 |
| 03 | 8112145 | Крышка | 1 |
| 03A | 7054183 | Крышка | 1 |
| 03B | 4679479 | Резиновая прокладка | 1 |
| 03C | 4639285 | Резиновая прокладка | 1 |
| 03D | 4679478 | Резиновая прокладка | 1 |
| 04 | J271030 | Болт с шайбой | 22 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 8102307 | Крышка | 1 |
| 05A | 6023975 | Крышка | 1 |
| 05B | 4640540 | Резиновая прокладка | 1 |
| 05C | 4451610 | Резиновая прокладка | 1 |
| 06 | 8101595 | Крышка | 1 |
| 06A | 4639718 | Крышка | 1 |
| 06B | 4640579 | Резиновая прокладка | 1 |
| 07 | J271020 | Болт с шайбой | 2 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
