Трубопроводы системы смазки (6.0m рукоять) — HITACHI ZX360W-3

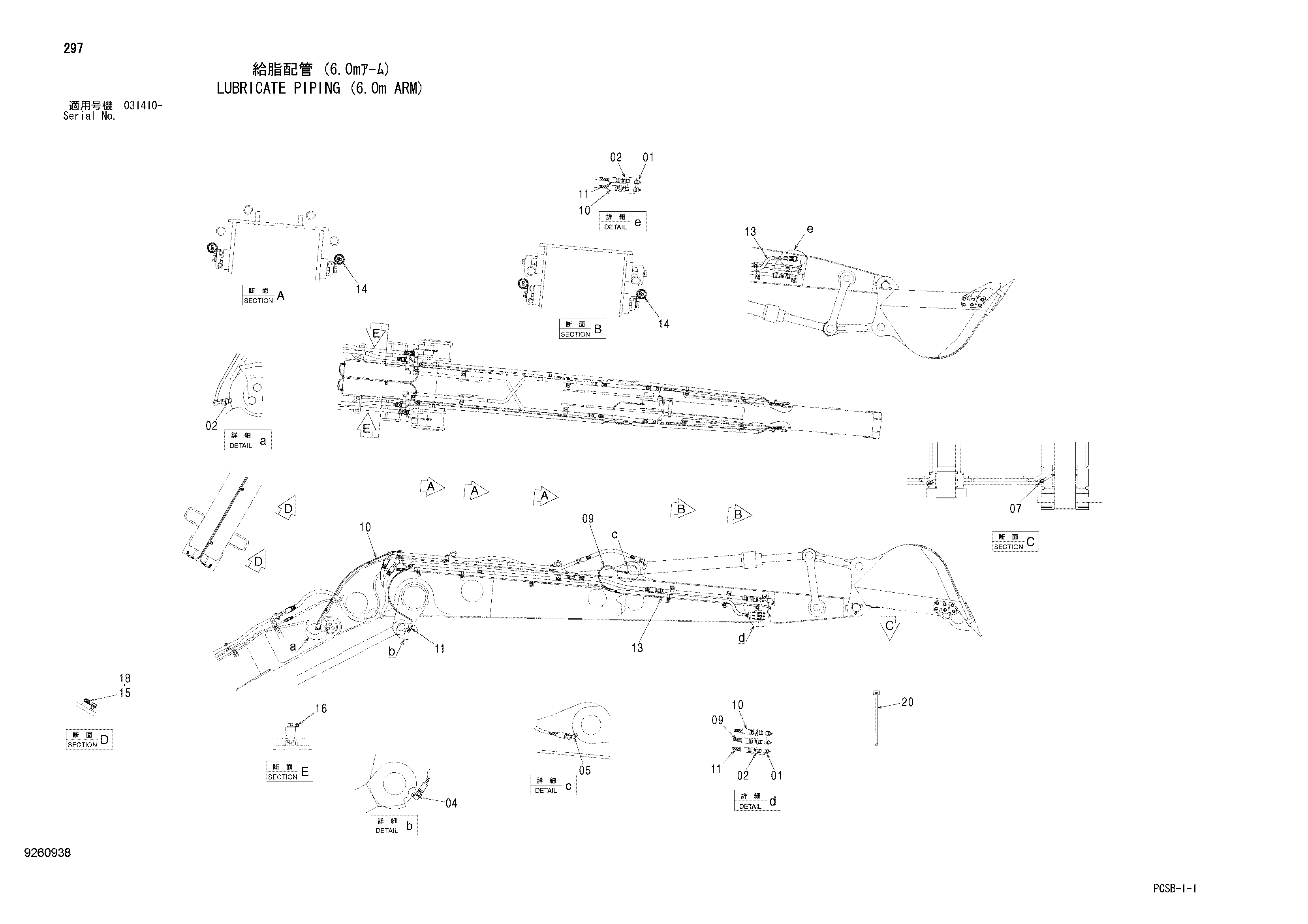

Заводская схема «Трубопроводы системы смазки (6.0m рукоять)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J75482 | Пресс-маслёнка | 5 |
| 02 | 4154651 | Адаптер | 7 |
| 04 | 4298746 | Угловой штуцер | 2 |
| 05 | 4298745 | Угловой штуцер | 1 |
| 07 | J75481 | Пресс-маслёнка | 4 |
| 09 | 4395681 | Шланг | 1 |
| 10 | 4638244 | Шланг | 2 |
| 11 | 4448058 | Шланг | 2 |
| 13 | 4487204 | Защитный кожух | 6 |
| 14 | 4190264 | Зажим | 10 |
| 15 | 4192018 | Зажим | 2 |
| 16 | 4190261 | Зажим | 2 |
| 18 | J271016 | Болт с шайбой | 2 |
| 18A | J901016 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4055311 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
