Гидромотор трубопроводы (2) — HITACHI ZX360W-3

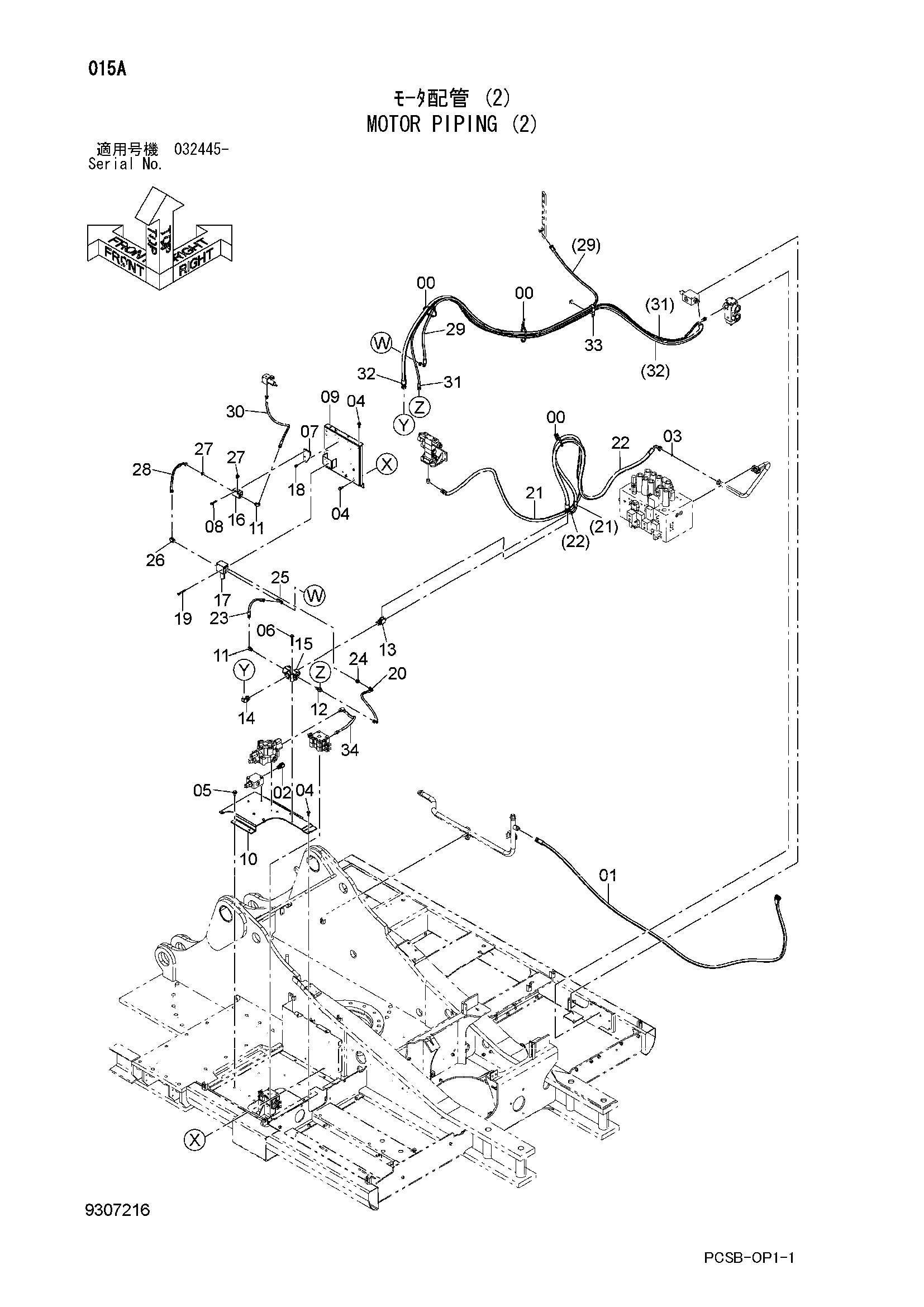

Заводская схема «Гидромотор трубопроводы (2)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4121859 | Ленточный зажим | 3 |
| 01 | 9311943 | В сборе шланг | 1 |
| 01A | 4704559 | Шланг | 1 |
| 01B | 4327315 | Защитный кожух | 5 |
| 02 | A852343 | Угловой штуцер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4138938 | Уплотнительное кольцо | 1 |
| 04 | J271030 | Болт с шайбой | 5 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J281030 | Болт с шайбой | 5 |
| 05A | J901030 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 06 | J271085 | Болт с шайбой | 2 |
| 06A | J901085 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 9771456 | Кронштейн | 1 |
| 08 | J260850 | Болт с шайбой | 2 |
| 08A | J900850 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | 7049580 | Кронштейн | 1 |
| 10 | 8113265 | Кронштейн | 1 |
| 11 | A852322 | Угловой штуцер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852422 | Тройник | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4348040 | Тройник | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4353073 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4629744 | Запорный клапан | 1 |
| 16 | 4203447 | Челночный клапан | 1 |
| 17 | 4472347 | Клапан редукинг | 1 |
| 18 | J260820 | Болт с шайбой | 2 |
| 18A | J900820 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | J260870 | Болт с шайбой | 2 |
| 19A | J900870 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 20 | 4704501 | Шланг | 1 |
| 21 | 4683474 | Шланг | 1 |
| 22 | 4704760 | Шланг | 1 |
| 23 | 4294589 | Шланг | 1 |
| 24 | A852132 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4208909 | Тройник | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A852332 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | A852122 | Адаптер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4704921 | Шланг | 1 |
| 29 | 9311944 | В сборе шланг | 1 |
| 29A | 4704546 | Шланг | 1 |
| 29B | 4327315 | Защитный кожух | 5 |
| 30 | 4704496 | Шланг | 1 |
| 31 | 9311945 | В сборе шланг | 1 |
| 31A | 4704498 | Шланг | 1 |
| 31B | 4327315 | Защитный кожух | 6 |
| 32 | 9311946 | В сборе шланг | 1 |
| 32A | 4704576 | Шланг | 1 |
| 32B | 4327315 | Защитный кожух | 6 |
| 33 | 4192034 | Зажим | 1 |
| 34 | 4327315 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
