Вспомогательный трубопроводы — HITACHI ZX360W-3

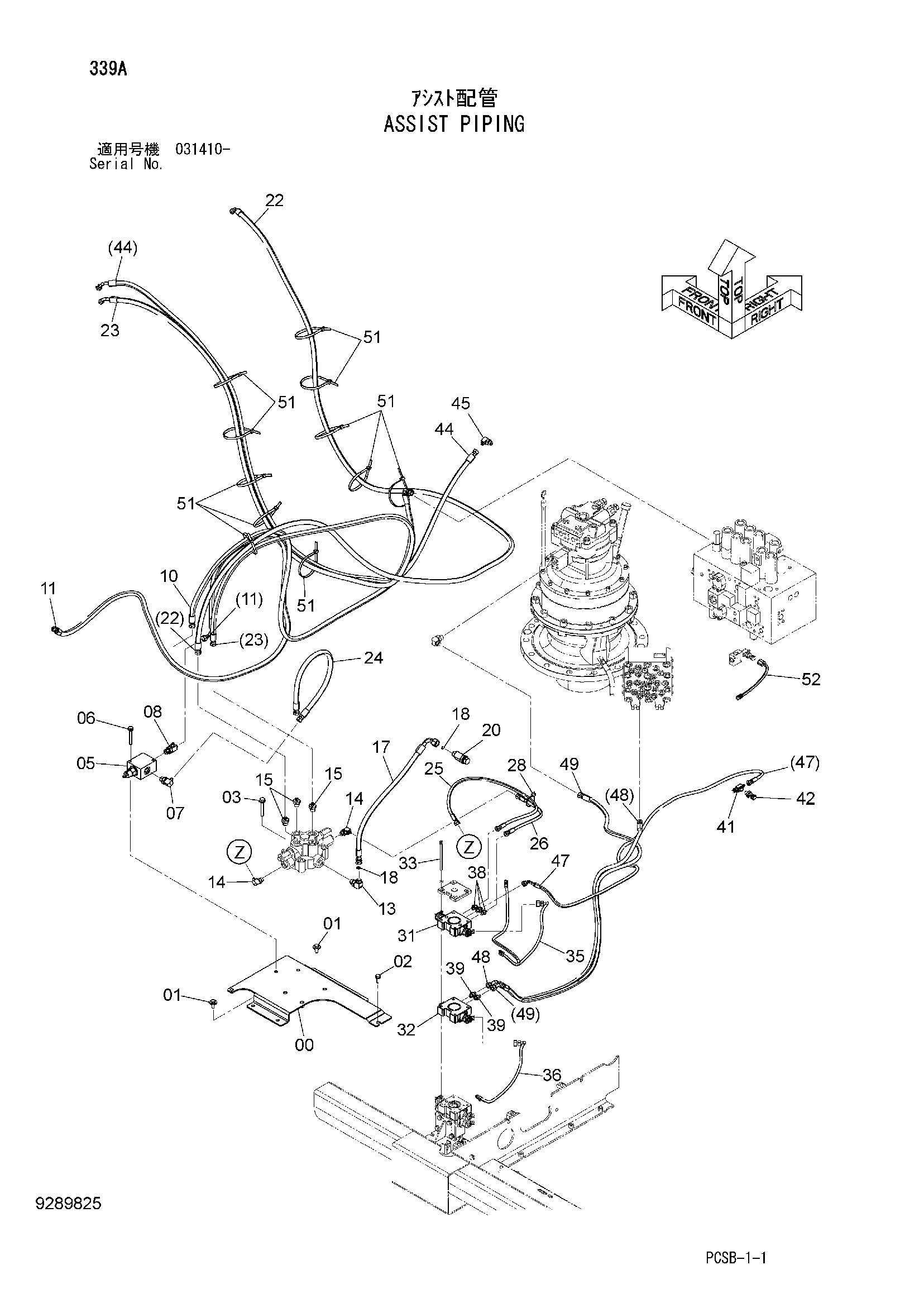

Заводская схема «Вспомогательный трубопроводы» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8113265 | Кронштейн | 1 |
| 01 | J281030 | Болт с шайбой | 5 |
| 01A | J901030 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 02 | J271030 | Болт с шайбой | 1 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J271280 | Болт с шайбой | 3 |
| 03A | J901280 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | 4601969 | Клапан регулировочный | 1 |
| 06 | J271080 | Болт с шайбой | 2 |
| 06A | J901080 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | A852343 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A852443 | Тройник | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4683476 | Шланг | 1 |
| 11 | 4683474 | Шланг | 1 |
| 13 | A853344 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A852332 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852143 | Адаптер | 3 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4683477 | Шланг | 1 |
| 18 | 4138938 | Уплотнительное кольцо | 2 |
| 20 | A853464 | Тройник | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 9289828 | Шланг в сборе | 1 |
| 22A | 4683479 | Шланг | 1 |
| 22B | 4327294 | Защитный кожух | 9 |
| 23 | 9289827 | Шланг в сборе | 1 |
| 23A | 4683478 | Шланг | 1 |
| 23B | 4327294 | Защитный кожух | 8 |
| 24 | 4647931 | Шланг | 1 |
| 25 | 4641333 | Шланг | 1 |
| 26 | 4683437 | Шланг | 1 |
| 28 | 4055312 | Ленточный зажим | 1 |
| 31 | 9276202 | Электромагнитный клапан | 1 |
| 32 | 9276201 | Электромагнитный клапан | 1 |
| 33 | J780808 | Болт с внутренним шестигранником | 4 |
| 35 | 4663669 | Жгут проводов | 1 |
| 36 | 4663664 | Жгут проводов | 1 |
| 38 | A852122 | Адаптер | 3 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | A852123 | Адаптер | 2 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4364784 | Тройник | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4436535 | Датчик давления | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 9289826 | Шланг в сборе | 1 |
| 44A | 4683475 | Шланг | 1 |
| 44B | 4327294 | Защитный кожух | 6 |
| 45 | A852333 | Угловой штуцер | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4683481 | Шланг | 1 |
| 48 | 4683482 | Шланг | 1 |
| 49 | 4683483 | Шланг | 1 |
| 51 | 4121859 | Ленточный зажим | 11 |
| 52 | 4660187 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
