Трубопроводы — HITACHI ZX360W-3

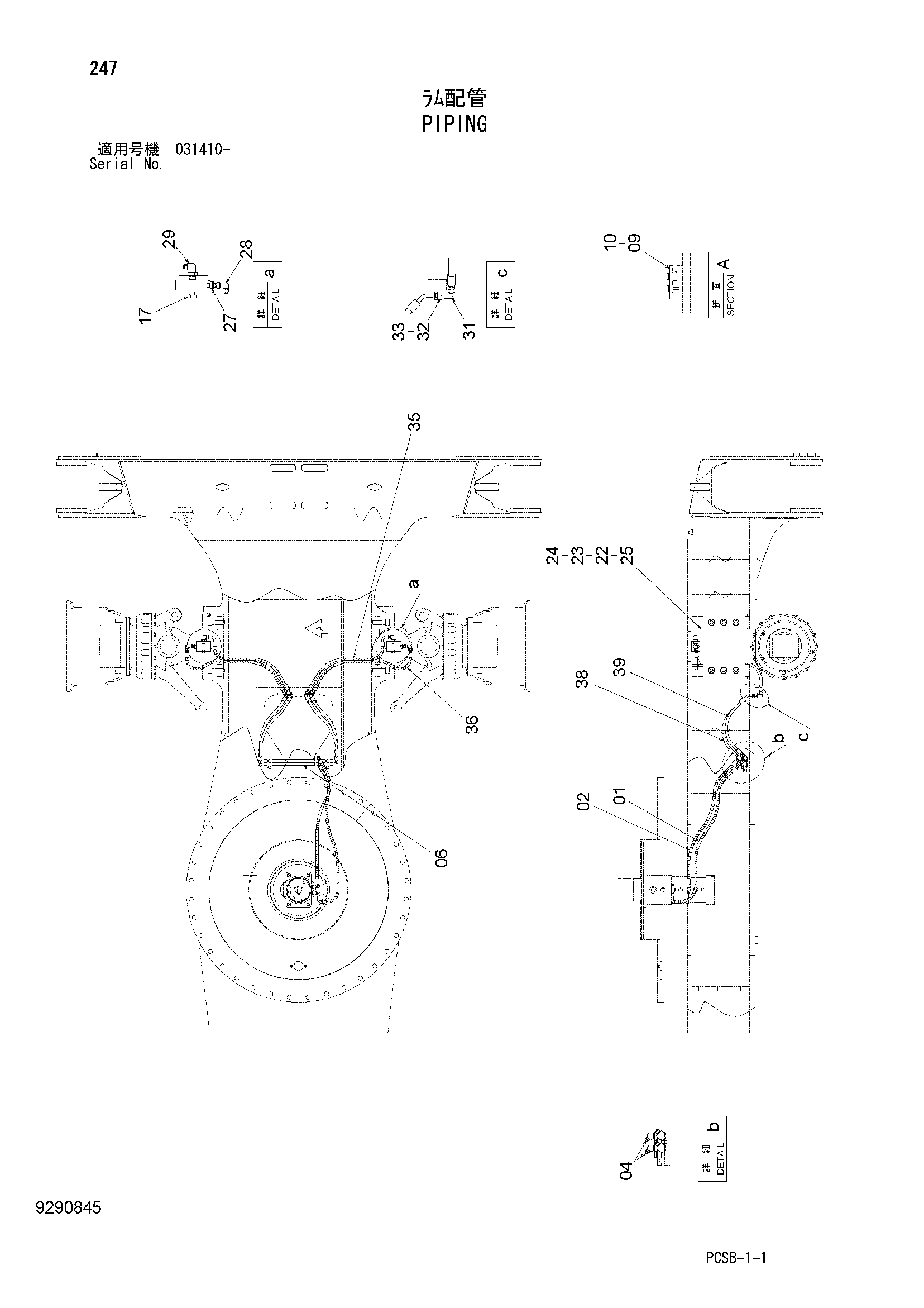

Заводская схема «Трубопроводы» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9218866 | Шланг в сборе | 1 |
| 01A | 4482917 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 2 |
| 02 | 9290346 | Шланг в сборе | 1 |
| 02A | 4269843 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 2 |
| 04 | A852233 | Угловой штуцер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 9769494 | Трубка | 2 |
| 09 | 4242078 | Кланп трубка | 6 |
| 10 | J271035 | Болт с шайбой | 12 |
| 10A | J901035 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 9290350 | Шланг в сборе | 2 |
| 12A | 4269837 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 1 |
| 13 | 9290351 | Шланг в сборе | 2 |
| 13A | 4327293 | Защитный кожух | 1 |
| 13B | 4445725 | Шланг | 1 |
| 15 | A852323 | Угловой штуцер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852133 | Адаптер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A885003 | Пробка | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 9287124 | Гидроцилиндр гидроцилиндр | 2 |
| 21A | 4677757 | Гидроцилиндр. гидроцилиндр | 1 |
| 21B | 9208795 | Обратный клапан | 1 |
| 22 | J782785 | Болт с внутренним шестигранником | 12 |
| 23 | 4141025 | Болт | 8 |
| 24 | 4485616 | Проставка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
