Тормоз трубопроводы (ходовая часть) — HITACHI ZX360W-3

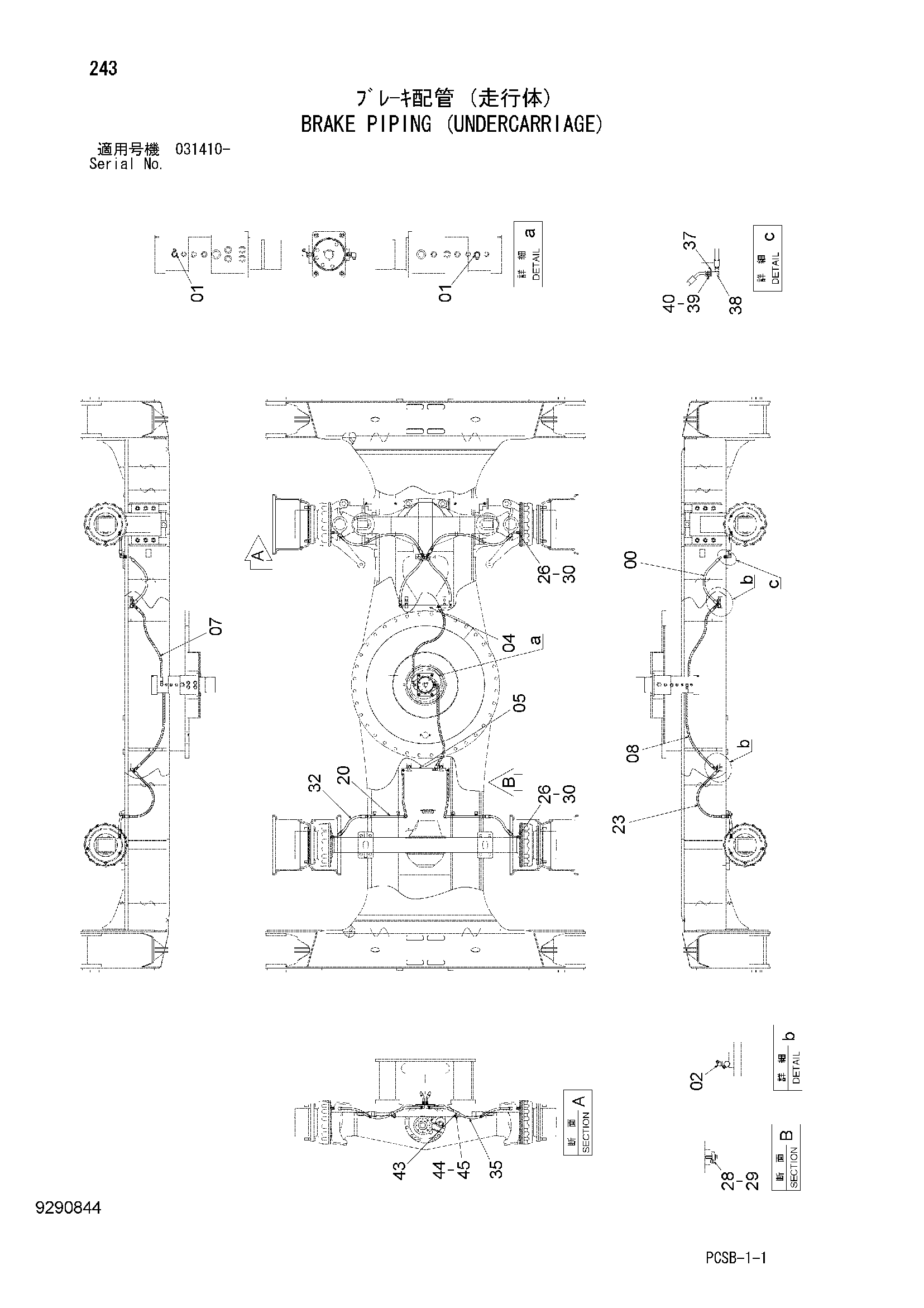

Заводская схема «Тормоз трубопроводы (ходовая часть)» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852333 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852233 | Угловой штуцер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 9769494 | Трубка | 1 |
| 05 | 9769493 | Трубка | 1 |
| 07 | 9249608 | Шланг в сборе | 1 |
| 07A | 4305230 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 2 |
| 08 | 9290348 | Шланг в сборе | 1 |
| 08A | 4305229 | Шланг | 1 |
| 08B | 4327294 | Защитный кожух | 2 |
| 14 | 9290347 | Шланг в сборе | 2 |
| 14A | 4305227 | Шланг | 1 |
| 14B | 4327294 | Защитный кожух | 2 |
| 16 | 4672532 | Адаптер | 2 |
| 20 | 9769498 | Трубка | 2 |
| 23 | 9290347 | Шланг в сборе | 2 |
| 23A | 4305227 | Шланг | 1 |
| 23B | 4327294 | Защитный кожух | 2 |
| 25 | 4689532 | Шланг | 2 |
| 26 | 4672532 | Адаптер | 2 |
| 28 | 4190124 | Хомут трубки | 8 |
| 29 | J271250 | Болт с шайбой | 8 |
| 29A | J901250 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | 4669246 | Масляное уплотнение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
