Напорные трубопроводы — HITACHI ZX360W-3

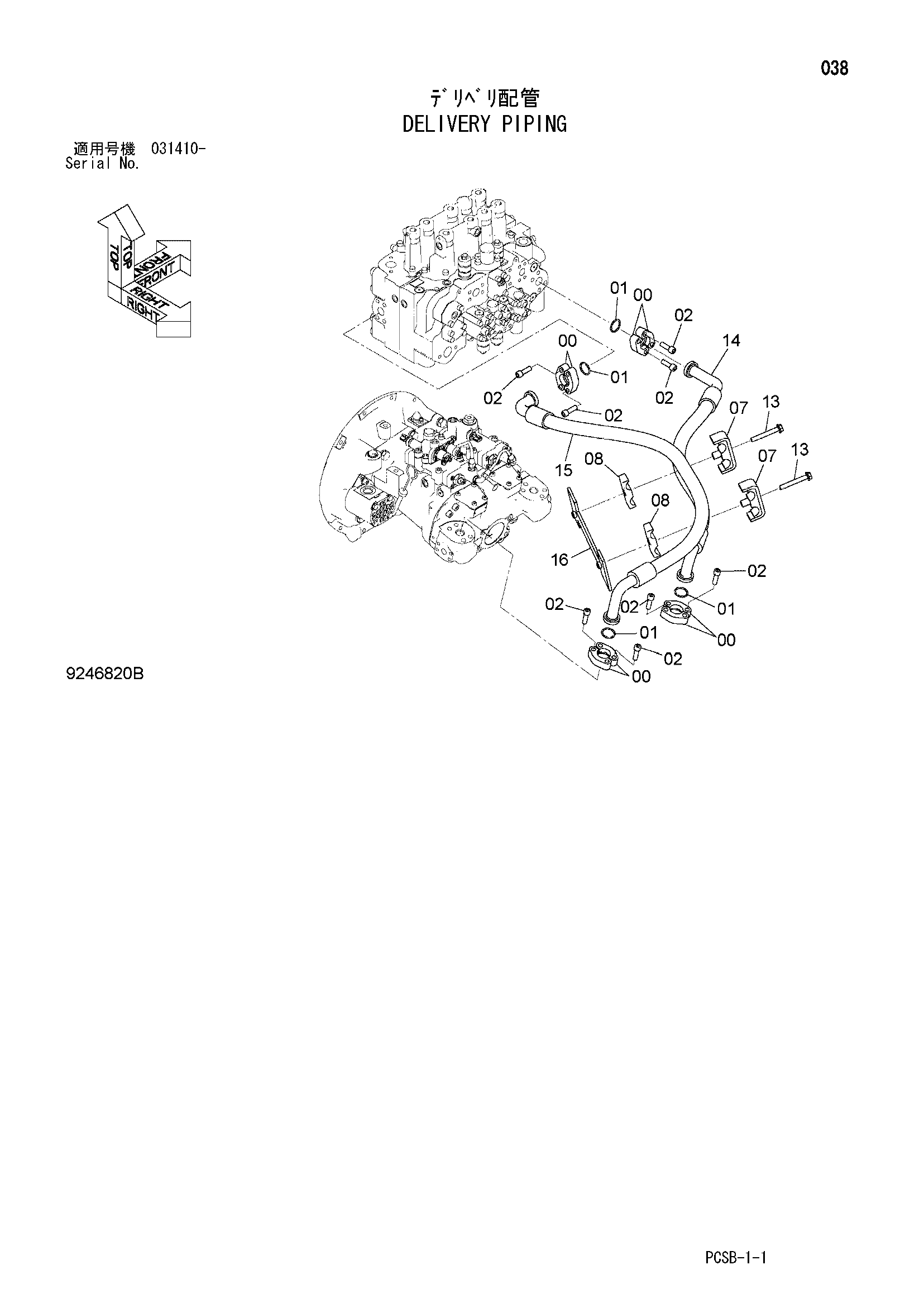

Заводская схема «Напорные трубопроводы» для HITACHI ZX360W-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4085560	Разъёмный фланец	8
01	966993	Уплотнительное кольцо	4
02	J781240	Болт с внутренним шестигранником	16
07	8065749	Хомут	2
08	3075326	Резиновая прокладка	2
13	J271285	Болт с шайбой	2
13A	J901285	Болт	1
13B	J222012	Шайба	1
14	4656793	Шланг	1
15	4656794	Шланг	1
16	9768727	Кронштейн	1

Для точного подбора сообщите каталожный номер, модель HITACHI ZX360W-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
